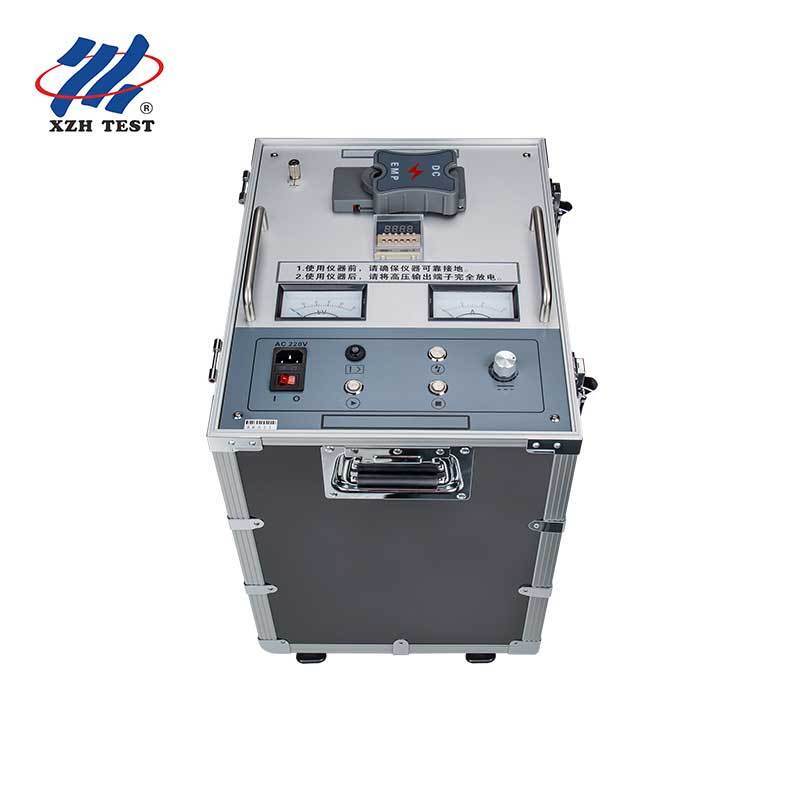

XHHV535-4Z Generador portátil de sobretensiones de alto voltaje
Conformidad y certificación
El generador de sobretensiones de alta tensión XHHV535-4Z está diseñado y fabricado en pleno cumplimiento deDL/T846-2016 Las condiciones de las ayudas(Condiciones técnicas generales para los equipos de ensayo de alta tensión) yDL/T474-2017 (en inglés)(Directrices para la aplicación de ensayos de aislamiento de campoEste instrumento, certificado según las normas CE e ISO, cumple con los rigurosos requisitos de las aplicaciones de ensayo de cables de alimentación industriales.
Ámbito de aplicación
Diseñados para ensayos de descarga por impulso y ensayos de tensión de resistencia a corriente continua en cables de alimentación con un valor nominal35 kV y menos, el XHHV535-4Z integra una fuente de alto voltaje de CC, un condensador de almacenamiento de energía y un hueco de bola de descarga en una sola unidad portátil.Esta integración reemplaza las configuraciones de ensayo tradicionales que requieren transformadores de ensayo separados, cajas de control y condensadores de almacenamiento de energía de pulso ¥ reduciendo significativamente la huella del equipo en el sitio y la complejidad de la instalación.
Ventajas principales
- Clase 1.5 Precisión de medición:El medidor de voltaje lateral de alto voltaje con pantalla de doble puntero (corriente y voltaje) proporciona lecturas de alta precisión en tiempo real durante las operaciones de resistencia de corriente continua y descarga por impulso.
- 2048J Energía máxima de descarga:El condensador incorporado de 4μF proporciona una energía de impulso constante de hasta 2048J a 32kV, lo que garantiza una ruptura confiable de fallas de cables de alta resistencia.
- Operación de doble modo:Soporta pruebas de voltaje de resistencia a la corriente continua para la evaluación del aislamiento del cable y el modo de descarga por impulso para la ubicación previa de fallas y la localización de dos funciones esenciales en un solo instrumento.
- Diseño portátil ultraligero:Con un peso ≤ 35 kg y unas dimensiones compactas de 430*345*550 mm, el XHHV535-4Z es el equipo portátil de alta tensión de impulso de CC más ligero de su clase,permitir el transporte por un solo operador y el despliegue rápido en el terreno.
- Bloqueo de seguridad de arranque cero:El ajuste de voltaje debe volver a cero antes de que pueda iniciarse el alto voltaje, eliminando el riesgo de salida accidental de alto voltaje al arranque.
- Suite de protección completa:La protección integrada contra la sobrecorriente (umbral de 12 A, retraso > 8 s en el lado de baja tensión), la protección contra la sobretemperatura (65 °C) y la protección contra la sobre tensión garantizan un funcionamiento seguro en condiciones adversas de campo.
- Resistente al cortocircuito:Diseñado para funcionar normalmente incluso cuando la salida de alto voltaje está cortocircuitada a tierra, proporcionando una robusta tolerancia a fallos durante las pruebas de campo.
- Capacidad de descarga manual:El botón de descarga dedicado permite la disipación controlada de la energía residual del condensador después de la prueba, con una indicación de voltaje del condensador en tiempo real.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Rango de tensión de impulso | 0 ~ 32 kV ajustable (default 0 ~ 28 kV) |
| Voltado de combustión | 0 ~ 28 kV |
| Corriente de cortocircuito | 0 ~ 320 mA |
| Precisión de alta tensión | Es de primera clase.5 |
| Condensador incorporado | 4 μF |
| Energía de descarga | 0~2048J (a 32 kV) |
| Polaridad del voltaje de salida | - No. |
| Potencia de impacto | 400 W |
| Intervalo de descarga | Reglable, controlado por relé de tiempo |
| Protección contra sobrecorrientes | 12A (> umbral de 8 s), lado de bajo voltaje |
| Protección contra el exceso de temperatura | 65°C |
| Fuente de alimentación de trabajo | AC 220V±10%, 50Hz±1Hz (60Hz personalizable) |
| Dimensiones (L*W*H) | Cubierto con una superficie de 5 m2 |
| Peso | ≤ 35 kg |
| Rango de temperatura ambiente | -25 °C a +65 °C |
Modos de funcionamiento
Modo de tensión de resistencia de CC:Aplica un voltaje de 0-32 kV de corriente continua regulado para pruebas de resistencia del aislamiento del cable.Apto para ensayos de aislamiento de rutina y de puesta en marcha de cables de potencia de media tensión.
Modo de descarga por impulso:Genera impulsos periódicos de alta energía para la ubicación previa de fallas en el cable y la localización cuando se utiliza junto con un localizador de fallas en el cable TDR y un puntero acústico-magnético.El intervalo de descarga se puede ajustar a través del relé de tiempo del panel frontal, lo que permite la optimización para diferentes longitudes de cable y características de fallas.
Configuración típica del sistema
| Equipo | Modelo | Función |
|---|
| Generador de sobretensiones de alto voltaje | Se aplicará el procedimiento siguiente: | Descarga de impulso y resistencia de CC |
| Pre-localizador de fallas del cable | Se trata de un sistema de control de las emisiones de gases de escape. | Rango de fallas de múltiples pulsos TDR y ARC |
| Indicador de fallas de cable digital | Se trata de un sistema de control de las emisiones de gases de efecto invernadero. | Indicación de precisión acústica-magnética |
| Prueba de resistencia al aislamiento | Se trata de un sistema de transmisión de energía. | Diagnóstico preliminar de aislamiento |
Seguridad y fiabilidad
Todos los terminales de alto voltaje incorporan puntos de conexión a tierra dedicados. El bloqueo de arranque cero requiere que el mando de ajuste de voltaje vuelva a cero antes de que la salida de alto voltaje pueda iniciarse.El botón de parada proporciona un corte de alta tensión inmediato con descarga automática del condensador interno.con monitoreo de voltajemetro en tiempo real del voltaje del condensador durante todo el proceso de descarga.
Para consultas técnicas, especificaciones de productos, o una cotización comercial, por favor póngase en contacto con nuestro equipo de ingeniería.
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y una caja de transporte robusta. Instalación en el sitio, puesta en marcha y formación de seguridad del operador están disponibles bajo petición.y los diodos HV se almacenan para su rápida sustitución.
