Cromatógrafo de gases de aceite aislante para transformadores| Probador de aceite aislante de transformadores XHSP1700

Name: Cromatógrafo de gases de aceite aislante para transformadores| Probador de aceite aislante de transformadores XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de la calidad.
Price: 4,115.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	PORCELANA
Nombre de la marca:	XZH Test
Certificación:	CE/ISO
Número de modelo:	Se trata de un sistema de control de la calidad.

Información detallada

Lugar de origen:

PORCELANA

Nombre de la marca:

XZH Test

Certificación:

CE/ISO

Número de modelo:

Se trata de un sistema de control de la calidad.

Modelo NO.:

Se trata de un sistema de control de la calidad.

Personalizado:

Personalizado

Color:

Negro

Paquete de transporte:

Caja de madera llena de espuma en el interior

Marca:

Se trata de un sistema de control de la calidad.

Origen:

China xi′an

Capacidad de la fuente:

1000 piezas/año

Personalización:

Disponible

Servicio postventa:

Certificado de garantía

Garantía:

12 meses

Resaltar:

High Light

Resaltar:

DGA FID y TCD de tres detectores

Control de temperatura de 6 canales 0.1 C

Diagnóstico remoto en red 253 unidades

Trading Information

Cantidad de orden mínima:

1unidad

Precio:

Negociable

Detalles de empaquetado:

Caja de madera

Tiempo de entrega:

5-8 días de trabajo

Condiciones de pago:

T/T

Capacidad de la fuente:

2000unit/año

Descripción de producto

Aplicación objetivo:Diseñado para los laboratorios de energía DGA (Análisis de gases disueltos), centros de evaluación de la condición de los transformadores y fabricantes de equipos eléctricos llenos de aceite (fábricas de transformadores,plantas de matorralesEn el caso de los analíticos de campo portátiles, los analíticos de campo de alta precisión (HV porcelana factories) requieren una separación cromatográfica de alta precisión de los gases disueltos que indican fallas.El XHSP1700 proporciona detección simultánea de tres detectores de grado de laboratorio con gestión multiinstrumento en red (253 unidades) para el diagnóstico de salud de transformadores a escala de flota..

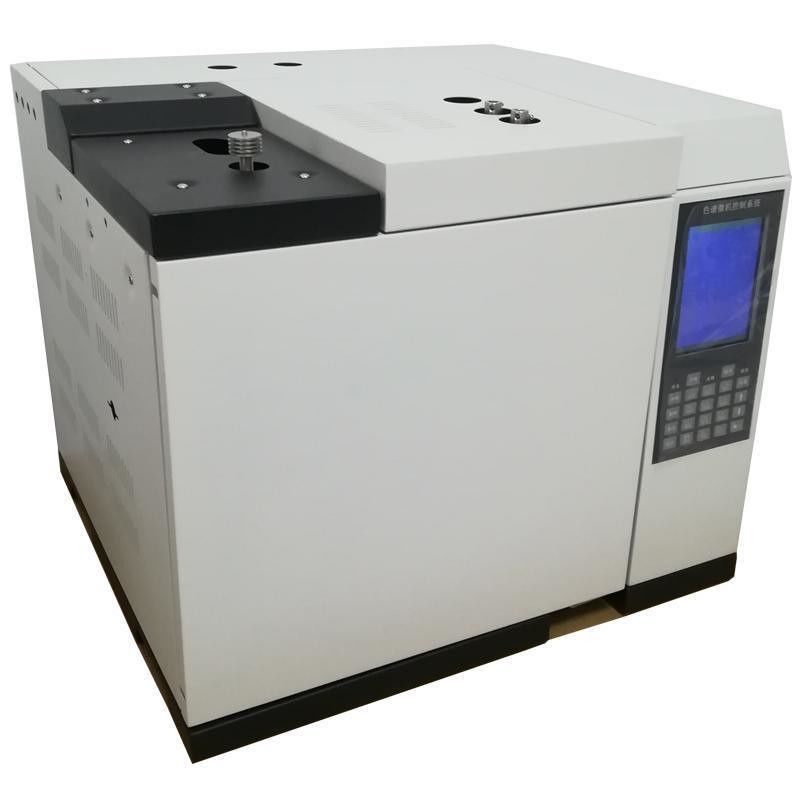

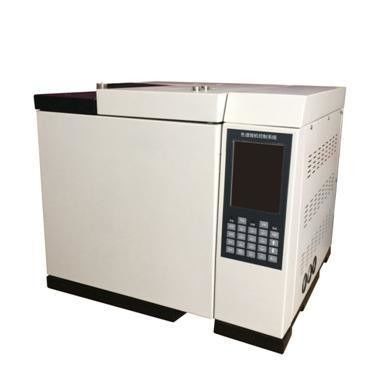

XHSP1700 Cromatógrafo aislado de gas de aceite

El cromatógrafo de gas de aceite aislado XHSP1700 adopta un proceso de tres detectores con una inyección, dos columnas paralelas y una configuración dividida.Resolución cromatográfica de los picos, y precisión cuantitativa, supera los requisitos de las normas nacionales y de la industria.sirve a los fabricantes de equipos eléctricos llenos de aceite y a las empresas de servicios públicos, ofreciendo el mejor rendimiento, el funcionamiento más conveniente y la detección más sensible para el análisis de gas disuelto del transformador (DGA).

El análisis de gases disueltos es la herramienta de diagnóstico más importante para la evaluación del estado del transformador.Etileno (C2H4)El XHSP1700 permite una clasificación precisa de las fallas térmicas, descargas parciales,y condiciones de arco de acuerdo con IEC 60599 e IEEE C57.104 normas de interpretación.

XHSP1700

Características clave

Detección simultánea de tres detectores:Soporta FID (Detector de ionización de llama), TCD (Detector de conductividad térmica) y hasta tres detectores instalados simultáneamente .
Gestión remota de Ethernet:Ethernet adaptativo de 10/100M con pila IP incorporada permite la transmisión de datos a larga distancia a través de LAN y Internet empresariales.Soporta hasta 253 cromatógrafos en una sola estación de trabajo de red con monitoreo en tiempo real, control inverso y gestión centralizada de datos.
Control de temperatura de precisión de 6 canales:Seis zonas de control de temperatura completamente independientes desde 8oC por encima del ambiente hasta 450oC con 0.Precisión de 1°C y calefacción programable en 16 pasos proporcionando la estabilidad térmica requerida para tiempos de retención de DGA reproducibles.
Procesamiento de señales AD de 24 bits:Conversión analógica-digital de 24 bits de baja ruido y alta resolución con almacenamiento de referencia y funciones de sustracción de referencia, garantizando una integración fiable de los picos incluso para concentraciones de gas en trazas.
Arquitectura paralela de múltiples procesadores:Procesadores dedicados para el control de temperatura, adquisición de datos,y comunicaciones garantizan un funcionamiento estable en configuraciones complejas de detectores múltiples con diagnóstico automático de fallos y protección de datos en caso de avería de alimentación.
Sistema operativo dual chino/inglés:5Pantalla LCD a color de 7 pulgadas con opciones de control dual de teclado y computadora, que admite el cambio de idioma libre y la identificación automática del detector para flujos de trabajo simplificados del operador.
Diseño modular:La estructura modular permite un fácil reemplazo del detector y futuras mejoras ¢ protegiendo la inversión en el laboratorio al tiempo que se adapta a los requisitos analíticos en evolución.

Especificaciones técnicas

Control de la temperatura	6 canales, 8C ~ 450C por encima del ambiente, incremento de 1C, precisión de 0,1C
Calentamiento programado	16 pasos, velocidad de ascenso 0,1 ~ 39C/min (normal) / 0,1 ~ 80C/min (alta velocidad)
Detectores	FID, TCD; hasta 3 al mismo tiempo
Tipos de inyectores	Se utilizará el sistema de control de velocidad de las válvulas.
Control del gas	Válvula mecánica / control electrónico de la presión de flujo (opcional)
Comunicación	Ethernet IEEE802 también.3, Diagnóstico remoto y actualización del programa
Capacidad de red	253 cromatógrafos por estación de trabajo
Muestra	5.7 pulgadas LCD a color
Eventos externos	4 canales; salida de control auxiliar 4 canales

Preguntas frecuentes

P1: ¿Por qué es esencial el análisis de los gases disueltos para la evaluación de la condición del transformador?

El análisis de gases disueltos (DGA) se considera ampliamente como el método de diagnóstico no intrusivo más eficaz para detectar fallas incipientes en transformadores llenos de aceite.Diferentes tipos de fallas generan patrones de gas característicos: la descarga parcial produce principalmente hidrógeno (H2); las fallas térmicas (sobrecalentamiento) producen etileno (C2H4) y metano (CH4); el arco produce acetileno (C2H2).La configuración de tres detectores de XHSP1700 con FID y TCD cuantifica simultáneamente todos los gases clave de falla en una sola inyección, permitiendo la identificación precisa del tipo de falla de acuerdo con los métodos de interpretación IEC 60599 e IEEE C57.104 a menudo meses antes de que un fallo sea detectable solo mediante pruebas eléctricas.

P2: ¿Cómo beneficia la arquitectura de estaciones de trabajo en red a los laboratorios con múltiples ubicaciones?

La arquitectura de red basada en Ethernet del XHSP1700 admite hasta 253 cromatógrafos en una sola estación de trabajo, lo que permite:(1) Gestión centralizada de los datos ¥ todos los resultados de la DGA archivados en una base de datos para la tendencia de las condiciones de los transformadores de toda la flota2) Monitoreo remoto (3) Diagnóstico remoto ¢ los ingenieros del fabricante pueden conectarse a través de Internet (con permiso del usuario) para diagnosticar problemas y actualizar el firmwareEl diseño de la conexión de tres niveles (local, supervisor de unidad,El sistema de gestión de la energía eléctrica de las empresas de servicios públicos de las provincias y de las regiones.

P3: ¿Qué hace que el control de temperatura de 6 canales sea crítico para DGA reproducible?

La separación cromatográfica de gases disueltos se basa en perfiles de temperatura de columna precisos y reproducibles.Cada uno de los seis canales de control de temperatura independientes se puede programar con hasta 16 pasos de calentamiento de 8C por encima del ambiente a 450C a 0.1C. Esta capacidad de múltiples zonas y rampas permite: (1) Separación optimizada de pares de gases de coelución (por ejemplo, etileno/etano) mediante rampas de temperatura cuidadosamente controladas;(2) Refrigeración rápida de la columna mediante el sistema automático de puerta trasera para tiempos de ciclo más rápidos entre inyecciones;(3) Funcionamiento simultáneo de varias columnas y detectores a diferentes temperaturas óptimas crítico cuando se utilizan ambas columnas envasadas y capilares en la misma configuración paralela de tres detectoresLa precisión de 0.1C garantiza la reproductibilidad del tiempo de retención dentro del 0.5% RSD a través de cientos de inyecciones secuenciales.

P4: ¿Qué métodos de introducción de muestras se admiten?

El XHSP1700 admite cuatro tipos de inyector: (1) inyección en columna empacada método estándar para DGA de rutina utilizando la extracción de gas de cabeza de las muestras de aceite;(2) Inyección capilar para la separación de alta resolución en el análisis de matrices de aceite complejas o aplicaciones de investigación(3) inyección de gas con válvula de seis puertos ∙ muestreo automatizado de gas con excelente repetibilidad para laboratorios DGA de alto rendimiento;(4) Inyección automática del espacio de cabeza (opcional), minimizando el manejo del operador y mejorando la reproducibilidad.El instrumento también cuenta con un programa de auto-inicio de tiempo para el análisis de gas en línea sin supervisión cuando se combina con componentes de muestreo automático.

P5: ¿Cómo garantiza el AD de 24 bits y la gestión de referencia la detección de gases a nivel de rastro?

Las fallas de los transformadores en etapa temprana producen gases disueltos a concentraciones muy bajas, a menudo de un solo dígito en ppm para el hidrógeno y el acetileno.El convertidor analógico a digital de 24 bits del XHSP1700 proporciona 16.7 millones de niveles de señal discreta en comparación con los 65.536 niveles en un sistema tradicional de 16 bits, una mejora de 256 veces en la resolución.Esto permite una integración fiable del pico incluso cuando el pico del analito está sólo ligeramente por encima del ruido de referencia.El instrumento almacena múltiples perfiles de referencia para diferentes configuraciones de columna/detector, aplicando automáticamente la resta apropiada a cada análisis.Esta capacidad de reducción del ruido es particularmente valiosa para la detección de trazas de acetileno (el principal indicador de arco) a concentraciones inferiores a 1 ppm.
