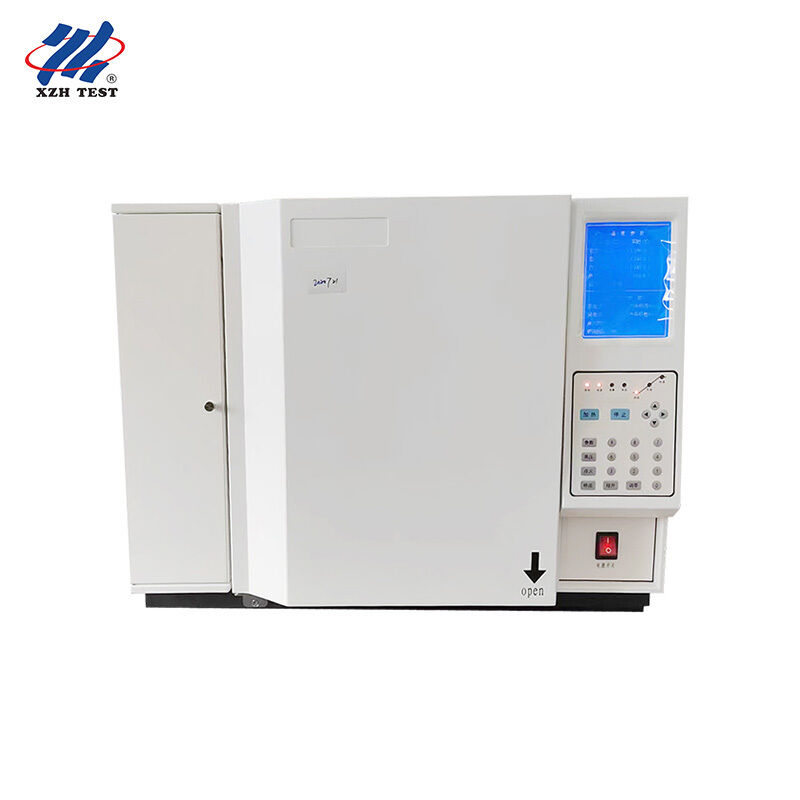

Cromatógrafo de gases de aceite aislante para transformadores| Probador de aceite aislante de transformadores XHSP1700

El Cromatógrafo de Gases en Aceite Aislante XHSP1700 adopta un proceso de tres detectores con una inyección, dos columnas paralelas y una configuración de división. En cuanto a sensibilidad de detección, resolución de picos cromatográficos y precisión cuantitativa, supera los requisitos de los estándares nacionales e industriales. Conectado a una estación de trabajo de cromatografía dedicada en red, sirve a fabricantes de equipos eléctricos con aceite y a empresas de servicios públicos, ofreciendo el mejor rendimiento, la operación más conveniente y la detección más sensible para el análisis de gases disueltos en transformadores (DGA).

El análisis de gases disueltos es la herramienta de diagnóstico más importante para la evaluación de la condición de los transformadores. Al identificar y cuantificar los gases disueltos de falla (hidrógeno (H2), acetileno (C2H2), etileno (C2H4), etano (C2H6), metano (CH4), monóxido de carbono (CO) y dióxido de carbono (CO2)), el XHSP1700 permite una clasificación precisa de las fallas térmicas, descargas parciales y condiciones de arco según los estándares de interpretación IEC 60599 e IEEE C57.104.

• Detección Simultánea de Tres Detectores: Admite FID (Detector de Ionización de Llama), TCD (Detector de Conductividad Térmica) y hasta tres detectores instalados simultáneamente, lo que permite un perfil completo de gases disueltos en una sola inyección.
• Gestión Remota Ethernet: Ethernet adaptativo de 10/100M con pila IP integrada permite la transmisión de datos a larga distancia a través de LAN empresarial e Internet. Admite hasta 253 cromatógrafos en una sola estación de trabajo en red con monitorización en tiempo real, control inverso y gestión centralizada de datos.
• Control de Temperatura de Precisión de 6 Canales: Seis zonas de control de temperatura completamente independientes desde 8 °C por encima del ambiente hasta 450 °C con precisión de 0.1 °C y calentamiento programable de 16 pasos, lo que proporciona la estabilidad térmica requerida para tiempos de retención de DGA reproducibles.
• Procesamiento de Señal AD de 24 Bits: Conversión analógica a digital de 24 bits de bajo ruido y alta resolución con funciones de almacenamiento y sustracción de línea base, lo que garantiza una integración de picos fiable incluso para concentraciones de gas a nivel de trazas.
• Arquitectura Paralela Multi-Procesador: Procesadores dedicados para control de temperatura, adquisición de datos y comunicación garantizan un funcionamiento estable bajo configuraciones complejas de múltiples detectores, con diagnóstico automático de fallas y protección de datos en caso de corte de energía.
• Sistema Operativo Dual Chino/Inglés: Pantalla LCD a color de 5.7 pulgadas con opciones de control dual por teclado y computadora, compatible con cambio de idioma libre e identificación automática de detectores para simplificar los flujos de trabajo del operador.
• Diseño Modular: La estructura modular permite un fácil reemplazo de detectores y futuras actualizaciones, protegiendo la inversión del laboratorio y adaptándose a los requisitos analíticos en evolución.
