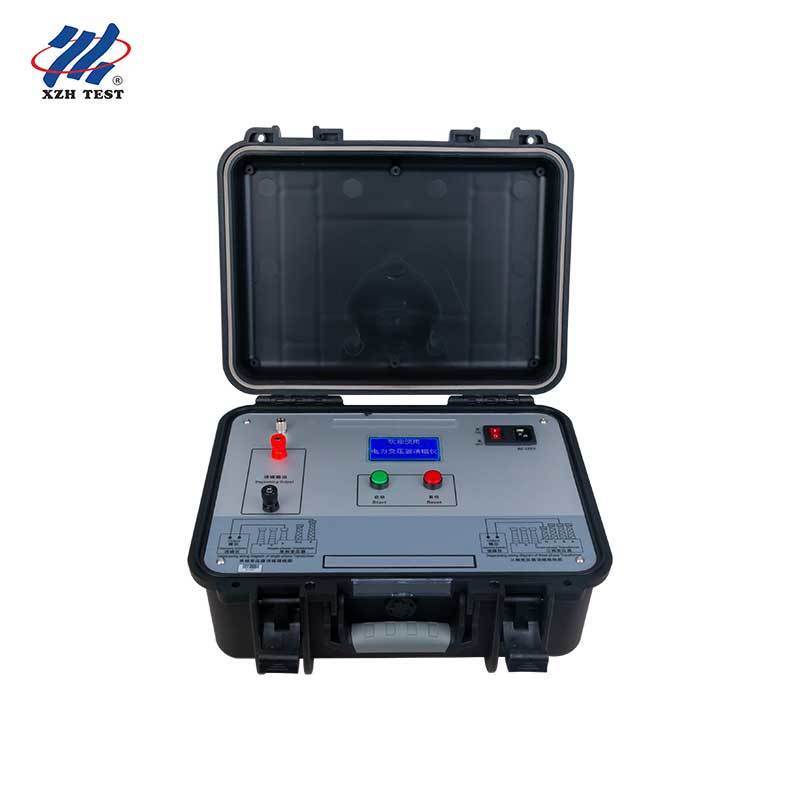

Transformador desmagnetizador para el XHXC110
El desmagnetizador de transformadores XHXC110 es un dispositivo dedicado para eliminar los peligros de magnetismo residual después de las pruebas de resistencia de CC de los grandes transformadores de potencia y transformadores de instrumentos.Debido a la histeresis inherente de los materiales ferromagnéticosEl magnetismo residual permanece en el núcleo de hierro después de las mediciones de la relación de voltaje y la resistencia de CC. Cuando el transformador está energizado, este magnetismo residual causa la saturación de medio ciclo del núcleo.generando un gran número de armónicos en la corriente excitanteEsto no sólo aumenta el consumo de energía reactiva, sino que también puede causar un funcionamiento incorrecto de los dispositivos de protección del relé y dar lugar a pérdidas económicas.El XHXC110 elimina el magnetismo residual de forma segura y eficiente antes de la energización del transformador, protegiendo el transformador de la magnetización por el impacto de corriente de entrada y garantizando una puesta en marcha y funcionamiento seguros.
Aplicaciones y público objetivo:Diseñado para los fabricantes de transformadores que realizan la desmagnetzación previa a la entrega y la aceptación de fábrica, equipos de pruebas preventivas de centrales eléctricas y de servicios públicos que preparan transformadores para una energización segura,nuevos equipos de puesta en marcha y aceptación de subestaciones, institutos de ensayo de alta tensión y proveedores de servicios de ensayo de resistencia de CC,Fabricantes de transformadores de instrumentos y talleres de mantenimiento que deben eliminar el magnetismo residual antes de la activación.
Especificaciones clave
| Parámetro |
Especificación |
| Corriente de degasaje |
10A, 5A, 1A, 500mA, 200mA (se puede personalizar) |
| Modo de desgaussing |
Manual, automático |
| Tiempo de desgaussing |
Manual 3 minutos por vez; automático 9 minutos por vez |
| Efecto de desgaussing |
Más del 90 por ciento por vez |
| Desgajando el progreso |
0 a 100% mostrado en tiempo real |
| Fuente de alimentación de trabajo |
Las emisiones de dióxido de carbono de los combustibles fósiles |
| Frecuencia de potencia |
50 Hz ± 1 Hz |
| Temperatura de trabajo |
-25 °C a 50 °C |
| Humedad de trabajo |
≤ 90% |
| Peso |
5 kg (excluidos los conductos de ensayo) |
| Rango aplicable |
Transformadores de gran potencia de 35 kV o más y transformadores de instrumentos, especialmente transformadores de gran capacidad de 330 kV o más |
Características avanzadas
Adopta tecnología patentada del principio de atenuación de conversión de frecuencia CC
Los transformadores trifásicos sólo necesitan desmagnetizar la fase B para lograr el propósito
Juego automático de corriente constante con adquisición y procesamiento de datos AD de 16 bits
Modo inteligente de desgazo automático y manual
Velocidad rápida de desgasificación: tiempo único mejorado de 30 minutos a menos de 4 minutos
Efectos obvios de desgaste: tiempo único mejorado del 80% al 90%
Puede utilizar directamente las líneas de corriente de la prueba de resistencia de CC, conveniente para combinar con el probador de resistencia de CC
Interfaz clara en chino con visualización en tiempo real del progreso de la desgasificación
Apto para transformadores de potencia de 35 kV o más y transformadores de instrumentos antes de la activación, especialmente transformadores de gran capacidad de 330 kV o más
Tamaño pequeño y peso ligero, muy adecuado para uso en el campo
Este instrumento proporciona a los ingenieros de pruebas de transformadores una solución fiable y eficiente para la eliminación del magnetismo residual, ayudando a los fabricantes,Los equipos de servicios públicos y de puesta en marcha previenen daños por corriente de entrada, mal funcionamiento de la protección del relé y contaminación de la calidad de la energía antes de la activación del transformador.
Preguntas frecuentes
P1: ¿Para quién está diseñado este desmagnetizador de transformadores?
Está diseñado para los fabricantes de transformadores que realizan la desmagnetzación previa a la entrega y la aceptación de fábrica, las centrales eléctricas y los equipos de pruebas preventivas de servicios públicos que preparan transformadores para una energización segura,nuevos equipos de puesta en marcha y aceptación de subestaciones, institutos de ensayos de alta tensión y proveedores de servicios de ensayos de resistencia de CC,Fabricantes de transformadores de instrumentos y talleres de mantenimiento que deben eliminar el magnetismo residual antes de la activación.
P2: ¿Por qué es necesaria la desmagnetzación antes de la energización del transformador?
El magnetismo residual en el núcleo del transformador causa saturación de medio ciclo cuando el transformador está energizado, produciendo una gran corriente de entrada y armónicos.fallas frecuentes de energía, el desencadenamiento de los transformadores vecinos, los cortes de energía de gran área, el daño a los transformadores y los interruptores de circuito debido a la fuerza electrodinámica excesiva, la reducción de la precisión de la medición por tomografía computarizada,contaminación de la calidad de la energía y fluctuaciones de voltajeLa desmagnetzación antes de la activación elimina estos riesgos y garantiza el funcionamiento seguro del transformador.
P3: ¿Cómo elimina el XHXC110 el magnetismo residual?
El XHXC110 adopta el principio de atenuación de conversión de frecuencia de CC. Utiliza el método de desmagnetización de CC con una amplitud de corriente que disminuye periódicamente y una polaridad de corriente que cambia periódicamente.Al reducir gradualmente el bucle de histeresis y cancelar los polos magnéticos uno contra el otroEn el modo automático, el instrumento realiza la desmagnetización en la secuencia de 10A, 5A, 1A, 500mA y 200mA hasta que el progreso alcance el 100 por ciento,Luego descarga automáticamente.
P4: ¿Cuáles son las especificaciones y el rendimiento clave?
La corriente de desgaste tiene cinco engranajes de 10A, 5A, 1A, 500mA y 200mA que se pueden personalizar.con un efecto de desgaste superior al 90 por ciento por vezEl instrumento funciona con AC220V más o menos 10 por ciento de alimentación a 50Hz más o menos 1Hz, opera a -25 grados centígrados a 50 grados centígrados con humedad no superior al 90 por ciento,y pesa sólo 5 kg, excluidos los cables de ensayo.
P5: ¿Es el XHXC110 conveniente para su uso en el campo?
El instrumento tiene un diseño de operación de dos teclas: la tecla roja para seleccionar y restablecer, y la tecla verde para confirmar y arrancar.Tiene una interfaz china clara con la visualización en tiempo real del modo de desgasteSu pequeño tamaño y su peso ligero de 5 kg lo hacen muy adecuado para su uso in situ en subestaciones,centrales eléctricas y centros de fabricación.
