El probador de deformación de bobinado de transformador XHBX1501 (método de respuesta en frecuencia) se utiliza para probar transformadores de potencia de 6 kV y superiores y otros transformadores de propósito especial.
El probador de deformación de bobinado de transformador XHBX1501 utiliza el método de análisis de respuesta en frecuencia para medir la deformación del bobinado del transformador de acuerdo con el estándar nacional de la industria eléctrica DL/T911-2004. Se trata de detectar las características de respuesta amplitud-frecuencia de cada bobinado del transformador y comparar los resultados de la detección vertical u horizontalmente. El grado de cambio en la característica de respuesta amplitud-frecuencia determina la deformación que puede ocurrir en el bobinado del transformador.

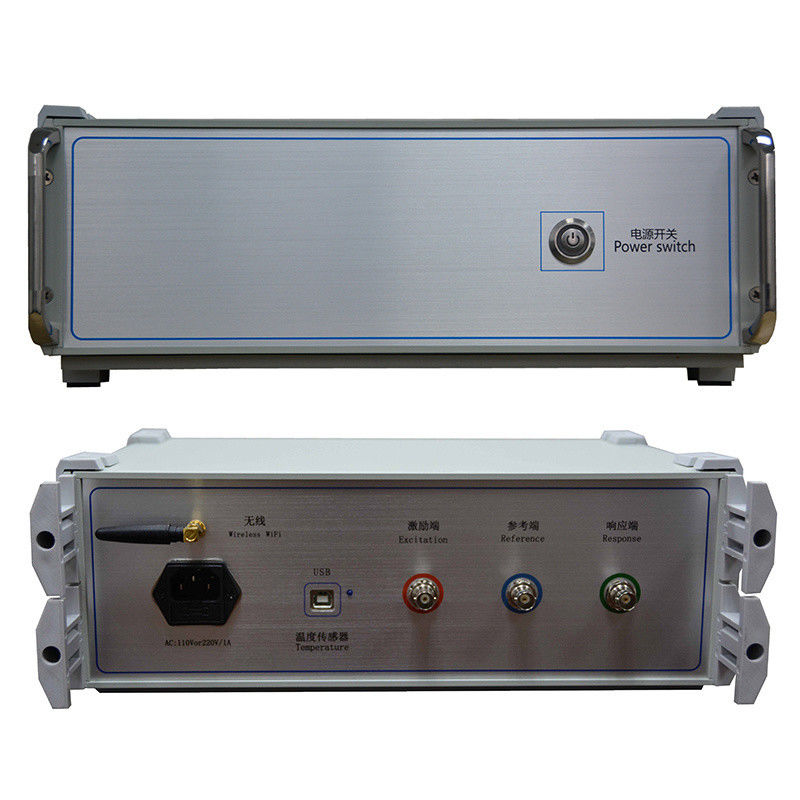

Consta de una parte de medición y una parte de software de análisis. La parte de medición es una caja negra compuesta por generación de señal y medición de señal. La parte de análisis se completa mediante una computadora portátil, y la parte de medición se conecta a la computadora portátil a través de USB o red.



Características

1. Adquisición y control mediante microprocesador de alta velocidad y altamente integrado.

2. Interfaz USB de comunicación utilizada entre una computadora portátil y el instrumento.
3. La comunicación entre la computadora portátil y el instrumento puede utilizar una interfaz Bluetooth inalámbrica o una interfaz WIFI inalámbrica (opcional)
La interfaz WIFI inalámbrica se puede utilizar convenientemente en tabletas y teléfonos inteligentes.

4. El hardware adopta tecnología de escaneo digital DDS de alta velocidad dedicada (EE. UU.), que puede diagnosticar con precisión fallas como bobinado distorsionado, abultado, desplazamiento, inclinación, deformación por cortocircuito entre espiras y cortocircuito por contacto entre fases.
5. Muestreo A/D de doble canal de alta velocidad de 16 bits (en la prueba de campo, mueva el cambiador de tomas y la curva de onda muestra un cambio obvio).
6. La amplitud de salida de la señal se ajusta por software, el valor máximo de amplitud pico es ±10V.
La computadora analizará automáticamente los resultados de la prueba y generará documentos electrónicos (Word)

7. El instrumento tiene características de doble medición: medición de barrido de frecuencia lineal y medición de barrido de frecuencia segmentada, compatible con el modo de medición de dos grupos técnicos en China
8. Las características de amplitud-frecuencia están en línea con las especificaciones técnicas nacionales sobre el probador de características de amplitud-frecuencia. La coordenada X (frecuencia) tiene indexación lineal e indexación logarítmica, por lo que puede imprimir la curva con indexación lineal e indexación logarítmica. El usuario puede elegir cualquiera de los dos según las necesidades reales.
9. Comparar entre las fases A, B, C en la comparación de similitud de bobinado, y
los resultados del análisis son:
excelente consistencia
buena consistencia
poca consistencia
consistencia bastante pobre
Compare la deformación del bobinado llamando a los datos originales y comparándolos con los datos actuales de la misma fase, es decir, A-A, B-B, C-C,
y los resultados del análisis son:
bobinado normal
deformación leve
deformación moderada
deformación severa
10. El documento electrónico de Word se puede generar automáticamente para guardar e imprimir.

11. El instrumento puede cumplir totalmente con los requisitos técnicos del estándar de electricidad DL/T911-2004 "Análisis de respuesta en frecuencia de deformación del bobinado del transformador".

Modo de escaneo:
1. Distribución de escaneo lineal
Rango de medición de escaneo: (10Hz) - (10MHz) 40000 puntos de escaneo, resolución 0.25kHz, 0.5kHz y 1kHz
2. Distribución de medición de escaneo de frecuencia segmentada
Rango de medición de escaneo de frecuencia:
(0.5kHz)-(1MHz), 2000 puntos de escaneo;
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)

3. Otros parámetros técnicos:

Características de uso
1. El probador de deformación de bobinado de transformador consta de una parte de medición y una parte de software de análisis. La parte de medición está controlada por un microcontrolador de alta velocidad y consta de generación de señal y medición de señal. La parte de medición está conectada a una tableta a través de una interfaz WIFI inalámbrica, que no requiere cableado y es fácil de usar. Las interfaces Bluetooth inalámbricas y USB también se pueden utilizar para conectar a una tableta o computadora portátil.
2. Durante el proceso de prueba, solo es necesario quitar la barra de conexión del transformador, y todas las pruebas se pueden completar sin colgar la cubierta ni desmontar el transformador.
3. El instrumento tiene una variedad de funciones de medición del sistema de medición de barrido lineal de frecuencia. La frecuencia de escaneo de medición de barrido lineal es de hasta 10 MHz. El intervalo de barrido de frecuencia se puede dividir en 0,25 kHz, 0,5 kHz y 1 kHz, lo que proporciona más análisis de la deformación del transformador.
4. El instrumento es altamente inteligente, fácil de usar y tiene múltiples funciones, como el ajuste automático de rango y el ajuste automático de frecuencia de muestreo.
5. El software utiliza la plataforma Windows y es compatible con los sistemas Win98/2000/WinXP/Win7/Win8/Win10. Proporciona a los usuarios una interfaz de visualización más conveniente y fácil de usar.
6. Proporciona análisis comparativo de curvas históricas, puede cargar múltiples curvas históricas para su observación al mismo tiempo, y puede seleccionar específicamente cualquier curva para análisis horizontal y vertical. Equipado con un sistema de análisis y diagnóstico inteligente experto, puede diagnosticar automáticamente el estado del bobinado del transformador, cargar 6 curvas al mismo tiempo, calcular automáticamente los parámetros relevantes de cada curva, diagnosticar automáticamente la deformación del bobinado y proporcionar conclusiones de referencia para el diagnóstico.
7. La función de gestión del software es potente, considerando plenamente las necesidades de uso en el sitio, y guardando automáticamente los parámetros de las condiciones ambientales para proporcionar una base para diagnosticar la deformación del bobinado del transformador. Los datos de medición se guardan automáticamente y tienen una función de impresión en color para facilitar a los usuarios la producción de informes de prueba.
8. El software tiene características de humanización obvias. La mayoría de las condiciones medidas son opciones. Los parámetros detallados del transformador se pueden guardar para referencia de diagnóstico, y no es necesario ingresarlos en el sitio. La información se puede agregar y modificar más tarde, lo que facilita su uso.
9. El software es altamente inteligente. Después de conectar las señales de entrada y salida y configurar los parámetros de condición, se puede completar todo el trabajo de medición, y las curvas de forma de onda históricas se pueden abrir durante la medición en cualquier momento para comparación y observación y para detener la medición.
10. El tiempo de medición de cada fase es inferior a 60 segundos, y el tiempo total requerido para la medición de la deformación del bobinado de un transformador de potencia con bobinados altos, medios o bajos (sin límite de capacidad y nivel de voltaje) no es superior a 10 minutos.
11. Al medir el transformador, el personal de cableado puede colocar los cables de entrada y salida de señal arbitrariamente sin afectar los resultados de la medición. El personal de cableado puede permanecer en el tanque del transformador sin bajar, lo que reduce la intensidad del trabajo.
