Aplicación objetivo: Diseñado específicamente para equipos de mantenimiento preventivo de servicios eléctricos e ingenieros de gestión de activos de subestaciones que dependen de pruebas programadas de resistencia de CC para detectar la degradación del bobinado antes de que ocurran fallas. A diferencia de los instrumentos de control de calidad de fábrica, el XZH TEST XHZ1320A prioriza la durabilidad en campo, los flujos de trabajo de prueba de un solo toque, la desmagnetización integrada y la generación de informes rápidos in situ, lo que respalda las estrategias de mantenimiento basadas en la condición en flotas de transformadores en servicio.

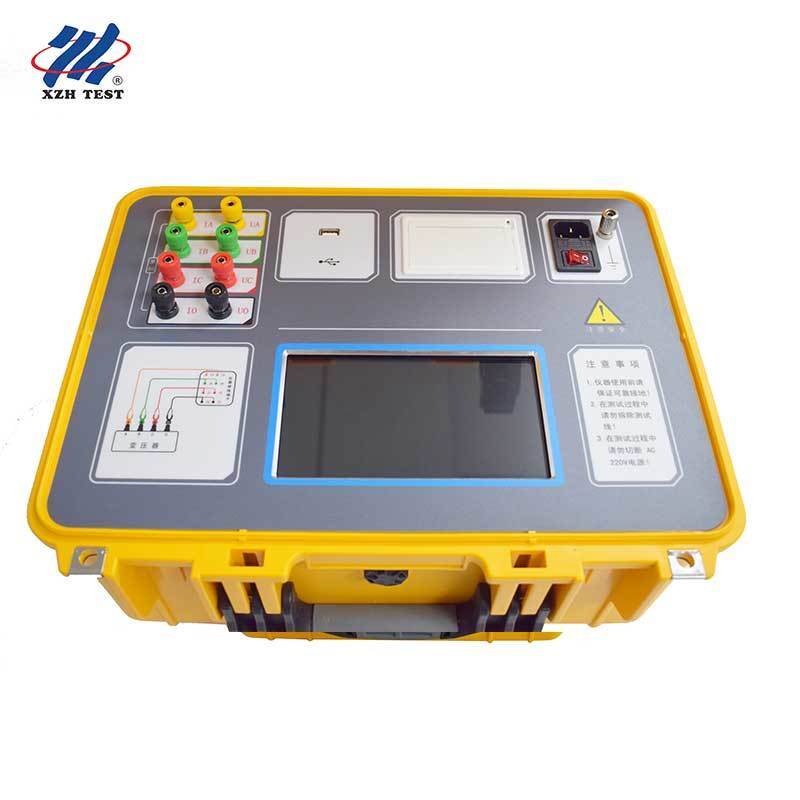

XZH TEST XHZ1320A Probador de resistencia de bobinado de CC de 20 A
Para el sistema eléctrico, el transformador es el equipo central, y su operación confiable a largo plazo es fundamental para la estabilidad y confiabilidad de todo el sistema. La medición de resistencia de CC es un elemento de prueba obligatorio para productos semielaborados, pruebas de fábrica de productos terminados, instalación, pruebas de entrega y pruebas preventivas por parte de las empresas de servicios eléctricos. Detecta eficazmente defectos de fabricación como selección inadecuada de materiales, soldadura deficiente, conexiones flojas, hebras faltantes y cables rotos en las bobinas del transformador, así como defectos operativos y peligros ocultos.
Para satisfacer la demanda de mediciones rápidas de resistencia de CC, el XZH TEST XHZ1320A integra pruebas de asistencia magnética, medición simultánea trifásica (Yn, Y, △) y desmagnetización automática en un solo instrumento portátil. Es la solución ideal para medir la resistencia de CC en transformadores de potencia grandes. Con una pantalla táctil industrial a color de 7 pulgadas con control de dial giratorio, una interfaz de menú en chino/inglés y cableado único para pruebas completas de resistencia de CC, el XHZ1320A ofrece una velocidad de prueba rápida, alta precisión y un rango de medición ultraamplio, diseñado específicamente para respaldar programas de mantenimiento preventivo y flujos de trabajo de diagnóstico post-falla.
Características clave para el mantenimiento de campo
Pruebas simultáneas trifásicas: Admite configuraciones de bobinado Yn, Y y △ con cálculo automático de la tasa de desequilibrio trifásico, lo que reduce el tiempo de prueba por transformador en más del 60% en comparación con los métodos secuenciales monofásicos, lo cual es fundamental para los ciclos de mantenimiento preventivo a escala de flota.
Tecnología de asistencia magnética: Pre-satura el núcleo del transformador para acortar drásticamente el tiempo de estabilización de la corriente en bobinados grandes de alta inductancia, lo que permite un rápido tiempo de respuesta durante las ventanas de mantenimiento programadas.
Desmagnetización incorporada: Elimina automáticamente el magnetismo residual del núcleo después de las pruebas de CC, lo cual es esencial en los flujos de trabajo de mantenimiento donde el transformador debe volver a ponerse en servicio inmediatamente después de las pruebas para evitar incidentes de corriente de irrupción.
Verificación de estabilidad: Calcula las tasas de cambio de resistencia en intervalos de 5 s, 15 s y 30 s, proporcionando métricas objetivas de estabilidad de datos para prevenir lecturas erróneas y garantizar una tendencia confiable a lo largo de los ciclos de mantenimiento.
Protecciones listas para campo: Protección contra FEM inversa, detección de rotura de cable y preservación de datos por fallo de alimentación protegen tanto a los operadores como a los datos de prueba en entornos de campo desafiantes.
Informes rápidos in situ: La impresora térmica incorporada genera informes de prueba inmediatos; el almacenamiento interno de 200 registros con transferencia masiva por USB admite el seguimiento del historial de mantenimiento a largo plazo.
Pantalla táctil + dial giratorio de 7 pulgadas: Pantalla industrial de alta resolución 1024 × 600 con operación combinada táctil y dial giratorio, lo que minimiza el tiempo sin guantes en condiciones de campo y proporciona una navegación intuitiva por el menú.
Especificaciones técnicas
| Corriente de salida |
Monofásico: 20 A, 10 A, 5 A, 1 A, 0.1 A, 10 mA, <1mA
Trifásico: 10 A + 10 A, 5 A + 5 A, 1 A + 1 A, 0.1 A + 0.1 A |
| Rango de medición |
Monofásico: 0.5 mΩ ~ 25 kΩ (multirango) | Trifásico: 0.5 mΩ ~ 80 Ω |
| Precisión |
± (Lectura × 0.2% + 2 palabras) |
| Fuente de alimentación |
CA 220 V ± 10 %, 50/60 Hz |
| Temperatura de funcionamiento |
-10 ℃ ~ 50 ℃ |
| Humedad relativa |
<90 %, sin condensación |
| Dimensiones |
400 × 315 × 223 mm |
| Peso |
9 kg |
| Pantalla |
Pantalla táctil LCD a color de 7.0", resolución 1024 × 600 |
| Almacenamiento interno |
200 registros (ampliable mediante USB FAT/FAT32) |
Diseño del panel
| Terminales de alto voltaje |
Conectar a los bujes del lado de alto voltaje del transformador (A, B, C, O) |
| Terminales de bajo voltaje |
Conectar a los bujes del lado de bajo voltaje del transformador (a, b, c, o) |
| Pantalla táctil capacitiva |
Pantalla de 7.0", resolución 1024 × 600, operación táctil completa |
| Control de dial giratorio |
Volante de un solo botón para todas las funciones del instrumento |
| Terminal de tierra |
Debe estar conectado a tierra de forma fiable; retire la pintura o el óxido del punto de tierra |
| Encendido/Apagado |
Mantenga presionado durante aproximadamente 2 segundos para iniciar |
| Impresora térmica |
Impresora incorporada para la generación inmediata de informes de prueba in situ |
| Interfaz USB |
Unidad flash USB externa (FAT/FAT32); no la retire durante la transferencia de datos |
Preguntas frecuentes
P1: ¿Cómo admite este probador un programa de mantenimiento preventivo para flotas de transformadores?
El XHZ1320A está diseñado para pruebas programadas y repetibles en flotas de transformadores. La medición simultánea trifásica minimiza el tiempo de prueba por unidad. El análisis de estabilidad de 5 s/15 s/30 s proporciona métricas objetivas de calidad de datos, mientras que el almacenamiento interno de 200 registros con exportación USB permite la tendencia de resistencia a largo plazo. Al rastrear los valores de resistencia de CC a lo largo de ciclos de mantenimiento sucesivos, los administradores de activos pueden identificar la degradación gradual del bobinado antes de que escale a interrupciones no planificadas, una capacidad central para las estrategias de mantenimiento basadas en la condición.
P2: ¿Qué configuraciones de bobinado se admiten para pruebas de campo?
El instrumento admite todas las configuraciones comunes de bobinado de transformador: Yn (estrella con neutro accesible), Y (estrella sin neutro) y △ (triángulo). Para bobinados Yn, las tres fases se miden simultáneamente. Para configuraciones Y y △, se realiza una medición secuencial trifásica a través de una única configuración de cableado. El probador calcula automáticamente la tasa de desequilibrio trifásico, un indicador clave utilizado en la toma de decisiones de mantenimiento para evaluar las tendencias de la condición del bobinado.
P3: ¿Por qué es importante la desmagnetización en un flujo de trabajo de prueba de mantenimiento?
Las pruebas de resistencia de CC magnetizan inherentemente el núcleo del transformador. Si el transformador se vuelve a poner en servicio sin desmagnetización, el magnetismo residual puede causar graves sobretensiones de corriente de irrupción, disparos falsos de protección diferencial y posibles daños al equipo conectado. La función de desmagnetización automática incorporada del XHZ1320A (niveles seleccionables de 1 A, 5 A, 10 A) elimina sistemáticamente el magnetismo residual, lo que permite un retorno seguro al servicio inmediatamente después de las pruebas, un requisito crítico para las ventanas de mantenimiento con horarios de inactividad ajustados.
P4: ¿Cómo protege el instrumento a los operadores de campo y preserva los datos de prueba?
El XHZ1320A incorpora protección de tres capas: la protección contra FEM inversa evita picos de voltaje por descarga inductiva del bobinado; la detección de rotura de cable alerta inmediatamente a los operadores sobre condiciones de circuito abierto o mal contacto; y la protección contra fallos de alimentación preserva todos los datos de prueba en curso si se interrumpe la alimentación de red. El terminal de tierra debe estar conectado de forma fiable con cualquier pintura o óxido retirado del punto de conexión a tierra antes de la operación, y el instrumento proporciona verificación visual de la conexión a tierra adecuada.
P5: ¿Se pueden exportar los datos de prueba para su integración con sistemas de gestión de mantenimiento?
Sí. El instrumento almacena hasta 200 registros de prueba completos internamente, cada uno contiene la configuración del bobinado, la posición del cambiador de tomas, la corriente de prueba, los valores de resistencia medidos y compensados por temperatura, los datos de estabilidad de 5 s/15 s/30 s y la tasa de desequilibrio trifásico. Los registros se pueden imprimir in situ a través de la impresora térmica incorporada o exportarse a una unidad flash USB (formato FAT/FAT32) para su transferencia a plataformas de gestión de activos o CMMS basadas en PC. La interfaz de gestión de registros admite la navegación, visualización selectiva, eliminación y exportación por lotes de datos históricos para análisis de tendencias.
