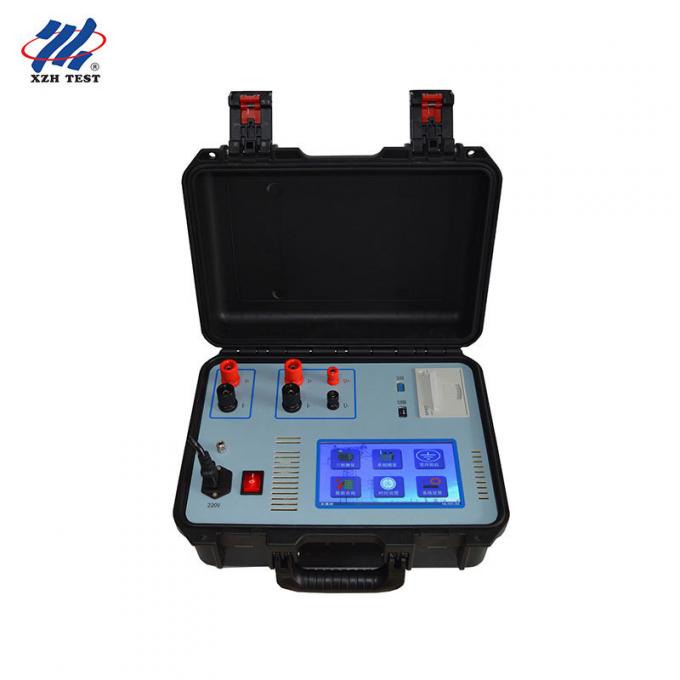

Probador de impedancia de cortocircuito de bajo voltaje para transformadores para análisis de diagnóstico de deformación de devanados|XHZK1620

La impedancia de cortocircuito es un parámetro fundamental para evaluar la integridad del enrollamiento del transformador.El método de impedancia de cortocircuito es el método tradicional y más confiable para detectar la deformación de la bobina, y de acuerdo con las normas GB1094.5-2003 e IEC60076-5:2000,la variación de la reactancia de cortocircuito es el único criterio para determinar si los devanados del transformador han sufrido deformación mecánicaEl probador de impedancia de cortocircuito de bajo voltaje XHZK1620 implementa este método de diagnóstico crítico con precisión automatizada, eliminando la necesidad de equipos externos complejos.

con una potencia total de una fuente de corriente alterna de 220 V monofásica (o un pequeño UPS en línea de 500 V cuando no esté disponible la red eléctrica),el XHZK1620 completa la medición de tres fases en una sola secuencia automatizada, se inicia una vez, y el instrumento mide y muestra automáticamente la impedancia de cortocircuito, la reactancia de cortocircuito y el voltaje de impedancia de tres fases para todas las fases.Precisión de voltaje/corriente de 2 grados, corrección automática de frecuencia y almacenamiento no volátil de 1000+ resultados, es la solución portátil definitiva para la evaluación de la condición del enrollamiento del transformador en la fabricación, puesta en marcha,y aplicaciones de mantenimiento preventivo.

• Funcionamiento de 220 V monofásico:Completar la medición en tres fases utilizando únicamente la red eléctrica estándar, sin necesidad de reguladores de voltaje externos ni de equipos auxiliares.Compatible con pequeños UPS en línea de 500VA para sitios de campo sin acceso a la red
• Medición automática de un solo clic:Una sola conexión de cableado, un solo comando de arranque, el instrumento se secuencia automáticamente a través de las tres fases y muestra los resultados sin intervención del operador.
• Modo de alimentación doble:El modo de alimentación interna utiliza la fuente de alimentación incorporada del instrumento; el modo de alimentación externa acepta la entrada del regulador de voltaje para requisitos de ensayo especializados
• Display de parámetros completo:Mide y muestra simultáneamente el voltaje, la corriente, la potencia y la frecuencia para cada fase de ensayo junto con los valores de impedancia y reactividad.
• Corrección automática de frecuencia:La compensación en tiempo real de las fluctuaciones de frecuencia de la red elimina los errores de medición causados por condiciones inestables de la red
• 0.2 Grado de precisión:Medición de tensión y corriente de alta precisión (0,2 grado) con impedancia de 0,5 grado y análisis de potencia para una evaluación fiable de la deformación del enrollamiento
• 1000+ Resultados almacenados:Memoria no volátil incorporada con calendario perpetuo y datos de medición de reloj conservados indefinidamente sin energía
• Display LCD de gran tamañoPantalla de alto contraste con navegación de menús en chino / inglés y instrucciones de operación intuitivas para el despliegue internacional
• Impresora térmica incorporada:Impresión inmediata in situ de los resultados de los ensayos para su documentación e información
• Portátil y ligero:Diseño compacto de 8 kg (350x270x170mm) con construcción robusta para uso confiable en el campo y el laboratorio
