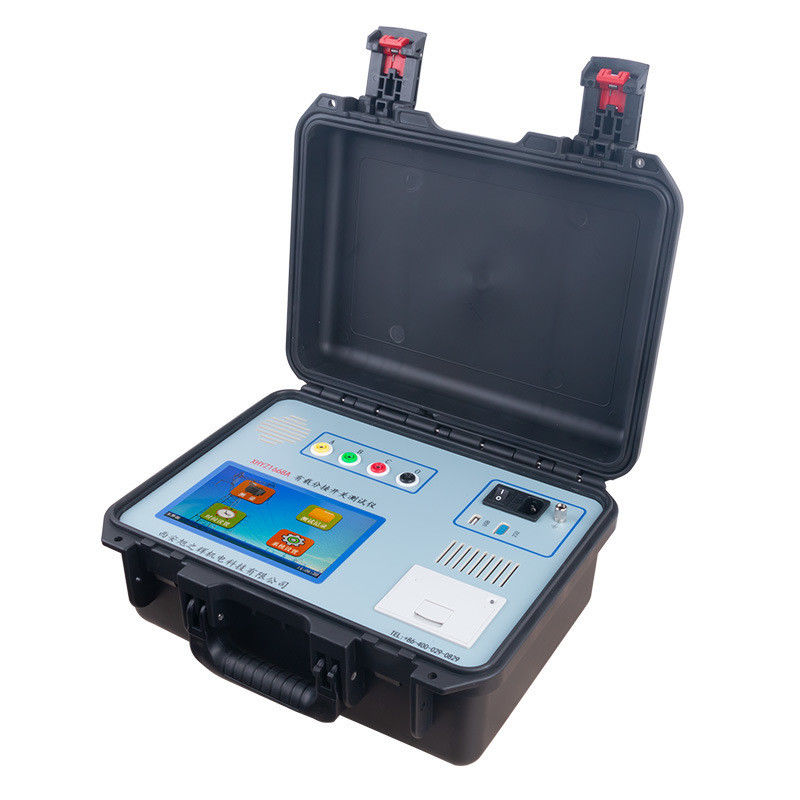

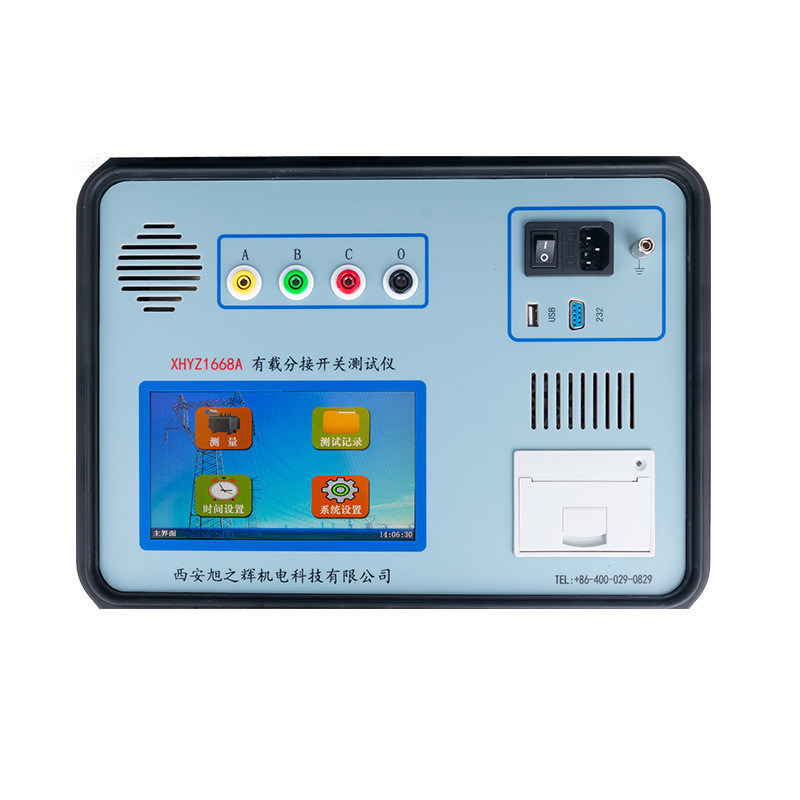

Probador de cambiador de tomas bajo carga | XHYZ1688
El probador de cambiador de tomas bajo carga XHYZ1688 es un instrumento especializado diseñado para medir la forma de onda de transición, el tiempo de transición, los valores instantáneos de resistencia de transición y la sincronización trifásica de los cambiadores de tomas bajo carga (OLTC) de los transformadores. El cambiador de tomas bajo carga es la única parte móvil conectada al circuito del transformador, por lo que su estado afecta directamente la operación segura de todo el transformador. Según las Regulaciones de Entrega de Equipos de Potencia y Pruebas Preventivas, la secuencia de acción del cambiador de tomas bajo carga debe verificarse y el tiempo de conmutación debe medirse regularmente. Este instrumento presenta un alto grado de inteligencia con menús completos en chino y operación sencilla. Su tamaño compacto, peso ligero y fuerte capacidad antiinterferente reducen en gran medida la intensidad de trabajo del personal de campo, lo que lo convierte en una herramienta ideal para las unidades de generación y suministro de energía, así como para los fabricantes de transformadores, para garantizar la producción segura y mejorar la calidad del producto.
Aplicaciones y público objetivo:Diseñado para fabricantes de transformadores que realizan la aceptación en fábrica y el control de calidad de salida de cambiadores de tomas bajo carga, equipos de pruebas preventivas de centrales eléctricas y servicios públicos que ejecutan regulaciones de entrega y pruebas preventivas, talleres de revisión y mantenimiento de OLTC, equipos de puesta en servicio y aceptación de subestaciones nuevas, y empresas de instalación y puesta en servicio eléctrico que verifican el rendimiento del cambiador de tomas antes de la energización.
Especificaciones clave
| Parámetro |
Especificación |
| Corriente de salida |
1.0A, 0.5A, 0.2A |
| Rango de resistencia de transición |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Rango de tiempo de transición |
0~320ms |
| Voltaje de circuito abierto |
24V |
| Precisión de medición |
Resistencia de transición: ±(5% de lectura ±0.1Ω); tiempo de transición: ±(0.1% de lectura ±0.2ms) |
| Frecuencia de muestreo |
20kHz |
| Almacenamiento de datos |
500 grupos integrados, conservados al apagar |
| Pantalla |
LCD de 7 pulgadas de alto brillo |
| Temperatura de trabajo |
-10°C a 50°C |
| Humedad de trabajo |
≤85%HR |
| Fuente de alimentación |
AC220V±10%, 50±1Hz |
| Dimensiones |
Unidad principal 360mm × 290mm × 170mm; caja de cables 360mm × 290mm × 170mm |
| Peso |
Unidad principal 6.15kg; caja de cables 4.55kg |
Características avanzadas
Alta corriente de salida con peso ligero, lo que reduce en gran medida la carga de trabajo de campo
Prueba transformadores conectados YN, Y y Δ con valores de resistencia mostrados directamente sin conversión
Soporta métodos de medición con y sin devanado
La visualización de la forma de onda ajusta automáticamente la amplitud de resistencia y tiempo según los valores de muestreo
Circuito de protección completo con alta fiabilidad
Pantalla LCD grande de 7 pulgadas para una operación conveniente en el sitio
Guarda automáticamente hasta 500 grupos de datos internamente
Impresora de alta velocidad integrada para impresión instantánea de resultados de pruebas
Interfaces USB y RS232 para transferencia de datos
Nivel de filtro y retroiluminación ajustables en la configuración del sistema para una legibilidad óptima en campo
Este instrumento proporciona a los ingenieros de pruebas de OLTC una solución fiable e integral para la evaluación del estado del cambiador de tomas, ayudando a los fabricantes, servicios públicos y equipos de puesta en servicio a detectar fallos en los resistores de transición, envejecimiento de resortes y defectos de contacto antes de que provoquen fallos en el transformador.
Preguntas frecuentes
P1: ¿Para quién está diseñado este probador de cambiador de tomas bajo carga?
Está diseñado para fabricantes de transformadores que realizan la aceptación en fábrica y el control de calidad de salida de cambiadores de tomas bajo carga, equipos de pruebas preventivas de centrales eléctricas y servicios públicos, talleres de revisión y mantenimiento de OLTC, equipos de puesta en servicio y aceptación de subestaciones nuevas, y empresas de instalación y puesta en servicio eléctrico que verifican el rendimiento del cambiador de tomas antes de la energización.
P2: ¿Qué pruebas puede realizar el XHYZ1688?
Mide la forma de onda de transición, el tiempo de transición, los valores instantáneos de resistencia de transición y la sincronización trifásica de los cambiadores de tomas bajo carga de los transformadores. También admite la verificación de la secuencia de acción de la conmutación del cambiador de tomas, satisfaciendo los requisitos de las Regulaciones de Entrega de Equipos de Potencia y Pruebas Preventivas para verificar la secuencia de acción y medir el tiempo de conmutación.
P3: ¿Puede probar diferentes conexiones de devanado del transformador?
Sí. El XHYZ1688 prueba transformadores conectados YN, Y y Δ, y los valores de resistencia se muestran directamente sin conversión manual. Admite métodos de medición con y sin devanado. Para transformadores conectados en Y sin conductor neutro, se admite la medición bifásica con conversión, y se proporciona una guía de cableado especial para devanados conectados en Δ.
P4: ¿Cuáles son los rangos de medición y la precisión?
La corriente de salida tiene tres engranajes de 1.0A, 0.5A y 0.2A. El rango de medición de resistencia de transición es de 0.3Ω a 100Ω dependiendo del engranaje de corriente seleccionado, con una precisión de ±(5% de lectura ±0.1Ω). El rango de medición de tiempo de transición es de 0 a 320ms con una precisión de ±(0.1% de lectura ±0.2ms), y la frecuencia de muestreo alcanza los 20kHz para una captura precisa de la forma de onda.
P5: ¿Es el XHYZ1688 conveniente para uso en campo?
Sí. El instrumento tiene una pantalla LCD de 7 pulgadas de alto brillo, menús completos en chino, una impresora de alta velocidad integrada, interfaces USB y RS232, y puede guardar automáticamente hasta 500 grupos de datos. La unidad principal pesa solo 6.15 kg y la caja de cables 4.55 kg, con una fuerte capacidad antiinterferente, lo que facilita su transporte y operación en subestaciones, centrales eléctricas y sitios de fabricación.
