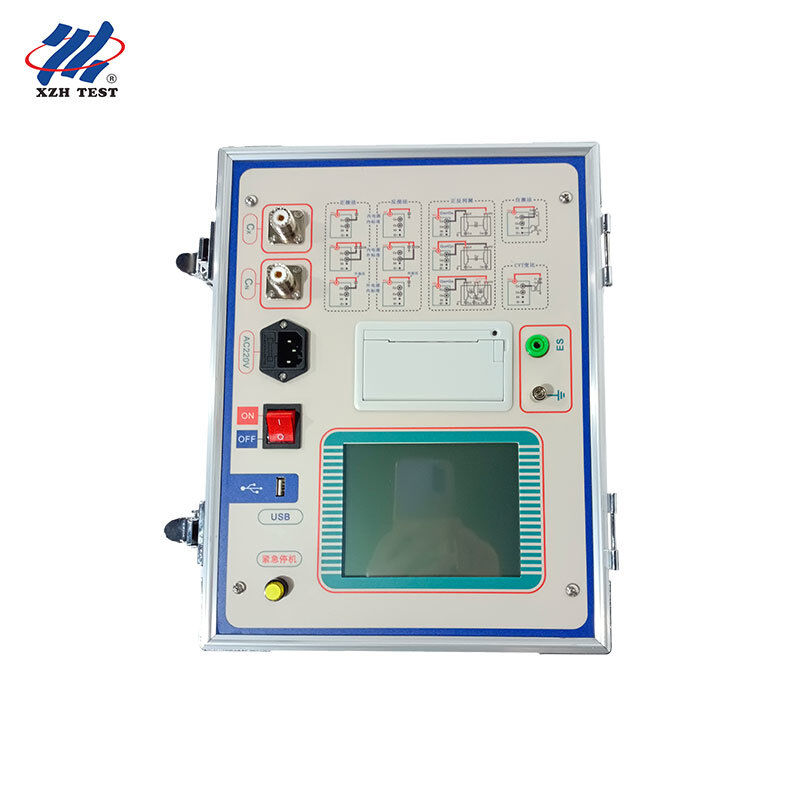

XHJS1000B Medidor de Pérdidas Dieléctricas (Equipo de Prueba de Tangente Delta) | Localizador de Fallas en Cables
El XHJS1000B es un equipo de prueba automático de alta precisión para pérdidas dieléctricas (tangente delta) y capacitancia de aislamiento para centrales eléctricas, subestaciones y laboratorios. Es un instrumento integrado que combina un puente de prueba de pérdidas dieléctricas, una fuente de alimentación de frecuencia variable, un transformador elevador y un capacitor estándar de alta estabilidad SF6, y mide automáticamente la tangente de pérdidas eléctricas y la capacitancia de todo tipo de equipos eléctricos de alto voltaje en el sitio.
Diseñado para: Equipos de prueba de alto voltaje de centrales eléctricas y subestaciones, laboratorios de pruebas de fábrica de fabricantes de equipos de alto voltaje, organismos de calibración e inspección de terceros, e ingenieros de puesta en servicio de transformadores y CVT que deben medir con precisión las pérdidas dieléctricas y la capacitancia en el sitio.
Especificaciones Clave
| Parámetro |
Especificación |
| Modelo |
XHJS1000B |
| Tipo de Producto |
Equipo de prueba automático de pérdidas dieléctricas (tangente delta) y capacitancia |
| Rango de Medición |
0 – 100% (pérdidas dieléctricas y capacitancia) |
| Principio Anti-interferencia |
Método de conversión de frecuencia |
| Relación CVT |
10 – 10000 |
| Frecuencias de Prueba |
50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz, 55 / 65Hz |
| Capacitor Estándar |
Capacitor estándar de alta estabilidad SF6 |
| Prueba CVT |
Prueba CVT en un solo paso; medición sin desconectar los cables de alto voltaje |
| Fuente de Alimentación |
CA 220V ±10% |
| Pantalla |
Pantalla LCD grande |
| Almacenamiento de Datos |
Almacenamiento masivo de datos a bordo con gestión de datos |
| Prueba de Aceite Aislante |
Soporta la prueba de pérdidas dieléctricas de aceite aislante con una copa de aislamiento |
| Aplicación |
Centrales eléctricas, subestaciones y laboratorios |
Características Principales
Pantalla LCD grande para una lectura clara de todos los parámetros de prueba.
Almacenamiento masivo de datos con gestión científica y avanzada de datos.
Múltiples modos de prueba cubren la medición de capacitancia, pérdidas dieléctricas y resistencia de aislamiento.
La prueba CVT en un solo paso simplifica la rutina de medición en el sitio.
Inspección CVT sin desconectar los cables de alto voltaje, ahorrando tiempo de inactividad.
Método de blindaje inverso CVT para medir C0.
Señal de muestreo de alta velocidad para resultados rápidos y estables.
Múltiples protecciones hacen que el instrumento sea seguro y confiable.
Diseño Integrado y Anti-interferencia por Conversión de Frecuencia
Estructura Integrada
El instrumento integra un puente de prueba de pérdidas dieléctricas, una fuente de alimentación de frecuencia variable, un transformador elevador y un capacitor estándar de alta estabilidad SF6 en una sola unidad. Se genera una prueba de inversor de fuente de alto voltaje dentro del instrumento, y el transformador eleva el voltaje para la muestra bajo prueba.
Anti-interferencia por Conversión de Frecuencia
A frecuencias como 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz y 55 / 65Hz, un filtro de muesca digital evita la interferencia del campo eléctrico de frecuencia de potencia, resolviendo el problema de medición precisa bajo interferencia de campo eléctrico fuerte y también adaptándose al caso en que un generador suministra energía después de un corte de energía.
Prueba de Pérdidas Dieléctricas de Aceite Aislante
Con la copa de aislamiento, el mismo instrumento puede probar las pérdidas dieléctricas del aceite aislante, extendiendo su uso desde la medición de capacitancia y pérdidas del equipo hasta la evaluación de la calidad del aceite.
Preguntas Frecuentes
P1: ¿Para quién está diseñado el medidor de pérdidas dieléctricas XHJS1000B?
Está diseñado para equipos de prueba de alto voltaje de centrales eléctricas y subestaciones, laboratorios de pruebas de fábrica de fabricantes de equipos de alto voltaje, organismos de calibración e inspección de terceros, e ingenieros de puesta en servicio de transformadores y CVT que deben medir con precisión las pérdidas dieléctricas y la capacitancia en el sitio.
P2: ¿Qué mide el instrumento?
Mide automáticamente la tangente de pérdidas eléctricas (tan delta) y la capacitancia de todo tipo de equipos eléctricos de alto voltaje, junto con la medición de resistencia de aislamiento, y con una copa de aislamiento también puede probar las pérdidas dieléctricas del aceite aislante.
P3: ¿Cómo maneja la fuerte interferencia electromagnética?
Utiliza un principio de anti-interferencia por conversión de frecuencia. Están disponibles frecuencias como 50Hz, 47.5 / 52.5Hz, 45 / 55Hz, 60Hz, 57.5 / 62.5Hz y 55 / 65Hz, y un filtro de muesca digital evita la interferencia del campo eléctrico de frecuencia de potencia, resolviendo la medición precisa bajo interferencia de campo fuerte y también adaptándose al suministro de energía del generador después de un corte de energía.
P4: ¿Qué funciones CVT se admiten?
El instrumento proporciona una prueba CVT en un solo paso y puede medir la CVT sin desconectar los cables de alto voltaje, utilizando el método de blindaje inverso CVT para medir C0, con un rango de relación CVT de 10 a 10000.
P5: ¿Cuáles son las especificaciones principales y la fuente de alimentación?
Tiene un rango de medición de 0-100%, utiliza un capacitor estándar de alta estabilidad SF6 como referencia incorporada, y se alimenta con CA 220V ±10%, con una pantalla LCD grande y un almacenamiento masivo de datos a bordo.
Versión en inglés disponible, por favor contáctenos para más fotos.
