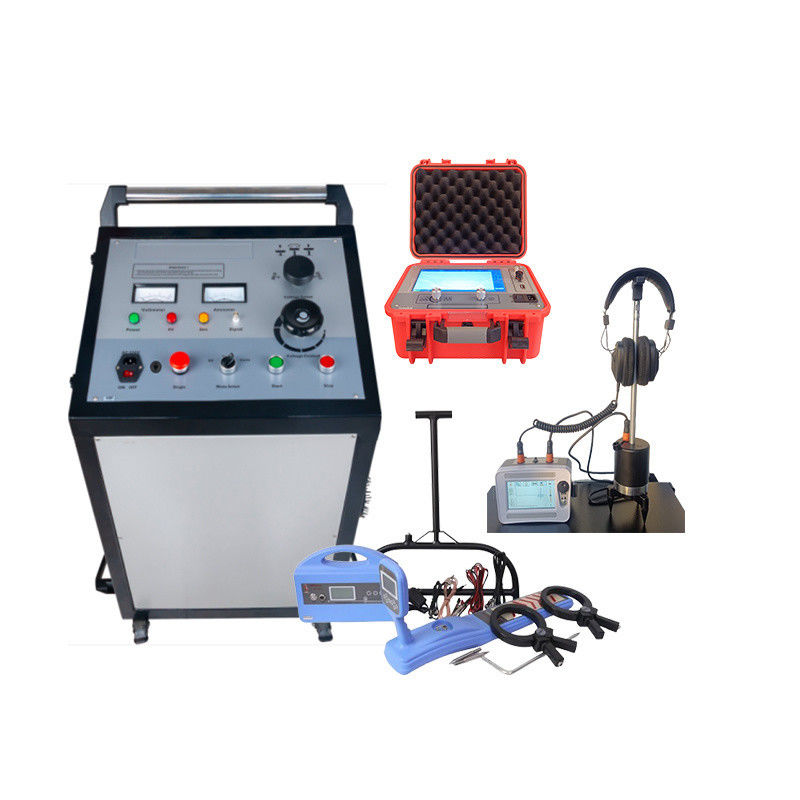

Máquina de detección de fallas de cable de arco portátil

Name: Máquina de detección de fallas de cable de arco portátil
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en fun
Price: 15500.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	China.
Nombre de la marca:	XZH TEST
Certificación:	CE, ISO
Número de modelo:	El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en fun

Información detallada

Lugar de origen:

China.

Nombre de la marca:

XZH TEST

Certificación:

CE, ISO

Número de modelo:

El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en fun

Modelo no.:

El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en fun

El poder:

Energía eléctrica

Personalizado:

Personalizado

Paquete de transporte:

Casilla de madera exportada

Marca registrada:

Prueba XZH

Origen:

China

Código del SH:

9031809090

Capacidad de la fuente:

2000 PCS/año

Personalización:

Disponible

Servicio postventa:

Servicio postventa

Garantización:

12 meses

Resaltar:

High Light

Resaltar:

Máquina portátil de detección de fallos de cable

Máquina de detección de fallas de cable de arco

Trading Information

Cantidad de orden mínima:

Unidad

Detalles de empaquetado:

Casilla de madera

Tiempo de entrega:

5 a 8 días

Condiciones de pago:

T/T

Capacidad de la fuente:

2000pcs/year

Descripción de producto

Se trata de un producto de calidad superior.2A+XHDD503C. LasEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Sistema de localización de fallas de los cables subterráneos

Número de modelo	Nombre del producto
Se trata de un vehículo de la categoría N.	Pre-localizador de fallas del cable
Se trata de un sistema de control de velocidad.	Indicador de fallas del cable
Se trata de un modelo de la serie XHG.	Prueba integral de fallas en el cable
Se aplicará el método de evaluación de la calidad de los productos.	Generador de sobretensiones de alto voltaje

- ¿ Qué?Propósito del sistema:

Detectar con precisión y rapidez el principal fallo de aislamiento de los cables de alimentación; calibrar la longitud del cable; detectar con precisión la dirección y la profundidad del cable enterrado.
Prueba del cable con la corriente continua estándar
Encontrar la distancia de la falla en un cable.
Pin- Apuntar a las fallas del cable en el suelo.
Seguimientoel caminocables subterráneos.
Seleccionando un cable de un paquete de cables.

II.Descripción técnica del sistema
1.Fallo del cablePre-localizador Se trata de un vehículo de la categoría N.
Máquina de detección de fallas de cable de arco portátil 0

Descripción
El probador de fallas de cable adopta un ordenador de grado industrial de 10,1 pulgadas con toque integrado, una interfaz de software de operación simple, circuitos y dispositivos integrados de grado industrial,y una batería de iones de litio de gran capacidad incorporada, que es estable, confiable y fácil de usar.

Este probador de fallas de cables es un instrumento especial para medir y analizar el estado y la distancia de fallas de los cables de alimentación.Este probador de fallas de cable utiliza una combinación de tecnología electrónica moderna y tecnología informática para lograr el filtrado de la señal, adquisición, procesamiento de datos, visualización gráfica y análisis gráfico, medición de velocidad de cable, prueba de longitud de cable, prueba de distancia de falla de cable.

Este probador de fallas de cable es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxial de alta frecuencia, cables de faro,y alambres enterrados hechos de diversos materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y flashover de alta resistencia.

Modo de trabajo:TDR (impulso de bajo voltaje), ICE (corriente de impulso), ARM (método de reflexión por arco).

Características
• pantalla táctil TFT a todo color de 10,1 pulgadas;
• Sistema integrado, modo de visualización y operación seguro, estable y sencillo;
• Con la función de comprobar la velocidad de onda del cable, la longitud del cable y la distancia de falla;
• Muestreo continuo totalmente automático, captura de forma de onda en todo momento, oportuna y precisa.
• Equipado con ajuste automático del rango de ensayo, análisis automático de la forma de onda y visualización de la distancia de ensayo.
• Menú completo en inglés, dos modos de operación de botones táctiles y codificados, sencillos, rápidos y fiables.
• Equipado con tecnología de prueba del método de pulso de bajo voltaje, el método de flashover de alto voltaje y el método de pulso múltiple (8 veces), la pantalla de forma de onda es suave y fácil de interpretar.
• Cuando se utiliza el método de pulsos múltiples, se utiliza con un acoplador de pulsos para mostrar 8 grupos de comparaciones de formas de onda de alto y bajo voltaje, lo que es conveniente para pruebas automáticas a distancia,análisis manual y medición de distancia.
• El instrumento tiene potentes capacidades de procesamiento de datos, lo que facilita a los usuarios la gestión y el archivo de archivos de forma de onda.
• Tiene una función de almacenamiento masivo de forma de onda de prueba:Las formas de onda probadas en el sitio pueden almacenarse convenientemente en el instrumento en el orden especificado por la denominación china para ser retiradas y observadas en cualquier momento.; puede almacenar más de 8.000 registros de pulsos de bajo voltaje y de formas de onda flashover de alto voltaje, y múltiples pulsos Más de 250 registros de formas de onda pueden registrarse,y los archivos de forma de onda se pueden importar en el software de ordenador para la gestión y el análisis utilizando la comunicación USB.
• Ultra alto brillo, la luminosidad de la luz de fondo LED alcanza 280 nit, resolución 1024 * 600, conveniente para entornos expuestos a la luz solar directa en funcionamiento.
Máquina de detección de fallas de cable de arco portátil 1

Especificación técnica

Frecuencia de muestreo	1MHz~400 MHz
Amplitud del pulso de baja tensión	300 V ± 15%
Rango de variación	≥ 120 km
Rango de ensayo	Las medidas previstas en el presente Reglamento se aplicarán en el caso de las instalaciones de transporte de mercancías.
Ancho del pulso	0El valor de los datos obtenidos es el valor de los datos obtenidos en el ensayo.
Resolución mínima	0.07m
Área ciega de ensayo	≤ 10 m
Error de medición	≤±(0,5%×L+1m), L es la longitud del cable
Modo de alimentación	carga de AC110V~El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono.
El acoplador de pulso soporta la tensión	Cd 35 kV
Volumen y peso	El peso de los productos incluidos en el anexo I del Reglamento (UE) n.o 528/2012 es el mismo que el peso total de los productos incluidos en el anexo II del Reglamento (UE) n.o 528/2012 y el peso total de los productos incluidos en el anexo II del Reglamento (UE) n.o 528/2012
Condiciones de trabajo	Temperatura -20oC~+65oC, humedad relativa 90%, presión atmosférica 750±30mmHg

2.Fallo del cableel punto exactolocalizador(Se trata de un sistema de control de velocidad.)

Descripción
El instrumento de localización de fallas del cable utiliza el método de sincronización acústica y magnética para determinar el punto de falla del cable de alimentación.El flashover electrónico es generado por el generador de descargas de impacto, recogido y amplificado por la sonda correspondiente, y la ubicación exacta del punto de falla se determina mediante el juicio auditivo y visual.Es un dispositivo que completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximado y recoge la diferencia de tiempo acústica y magnéticaIntegra tecnología de posicionamiento, pruebas asistidas por trayecto y otras tecnologías.proporcionando múltiples modos de prueba e información rápida rica y diversa para completar de manera eficiente y precisa la ubicación de fallas del cable.
Este instrumento de punto fijo es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de iluminación pública,y alambres enterrados hechos de diversos materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y fallas de flashover de alta resistencia.

Características
1. LCD de 5 pulgadas de alto brillo táctil garantiza la visibilidad bajo la luz solar.
2Adopte tecnología de posicionamiento acústico y magnético sincrónico para calcular automáticamente la diferencia de tiempo acústico y magnético.
3El valor de ganancia y el valor de activación de la señal acústica y la señal magnética se pueden ajustar manualmente para adaptarse a varios entornos.
4Tiene tecnología de reducción de ruido de fondo y puede elegir entre una variedad de métodos de filtrado.
5Tiene funciones de reducción de ruido de fondo BNR y de reducción de ruido mudo.
6Tiene indicación de desviación de trayectoria.
7Equipado con sensores de señales de aislamiento físico de múltiples capas, grado impermeable IP65.
8Batería de litio de gran capacidad, tiempo de espera largo, equipada con cargador rápido.
9Pequeño y ligero, fácil de operar, y simple interfaz hombre-máquina.

Indicadores técnicos

1	Parámetros del filtro	Todo el paso: 100Hz ~ 1600Hz. Bajo paso: 100 Hz ~ 300 Hz. Qualcomm: 160Hz ~ 1600Hz. ¿Qué es esto? Banda de transmisión: 200 Hz ~ 600 Hz.
2	Ganancia del canal	8 niveles ajustables.
3	Ganancia del canal magnético	8 niveles ajustables.
4	Ganancia de producción	16 niveles (0 a 112 dB)
5	Impedancia de salida	350Ω
6	Precisión de posicionamiento acustomagnético	menos de 0,2 m.
7	Precisión de la identificación del camino	menos de 0,5 m.
8	Fuente de alimentación	4*18650 baterías de litio estándar.
9	Tiempo de espera	más de 8 horas.
10	El volumen	Las condiciones de producción de los productos de la categoría 2 se determinarán en función de las condiciones siguientes:
11	Peso	6.5 kilos.
12	Temperatura ambiente	-25 °C a 65 °C; Humedad relativa: ≤ 90%.

3. Trazador de rutas de cables ((Testador integral de fallas de cables) (XHGX507)
Máquina de detección de fallas de cable de arco portátil 5

Descripción
El localizador de tuberías de cable subterráneo XHGX507 se utiliza principalmente para la localización de fallas en el cable, la identificación del cable, la trayectoria del cable y la medición de profundidad.Puede completar tareas que sólo podían ser realizadas por unos pocos conjuntos de instrumentos en el pasado.

Principio de trabajo
El localizador de tuberías de cable subterráneo está diseñado sobre la base del método de inducción electromagnética y la aplicación del principio de comunicación.

1La señal electromagnética es generada por el transmisor y la señal se transmite al cable subterráneo en prueba mediante diferentes métodos de conexión de transmisión.

2Después de que el cable subterráneo induce la señal electromagnética, se genera una corriente inducida en el cable, y la corriente inducida se propaga a lo largo del cable a la distancia.

3En el proceso de propagación de corriente, las ondas electromagnéticas se irradia al suelo a través del cable subterráneo.la señal de onda electromagnética se recibirá en el suelo por encima del cable.

4La posición, la dirección y la falla del cable subterráneo se pueden juzgar por el cambio de la intensidad de la señal recibida.

Características
La pantalla LCD de gran tamaño muestra la intensidad de la señal, y la barra, flechas y comandos de voz hacen que sea fácil para el operador juzgar la posición subterránea del cable y el punto de falla.Una persona puede hacerlo todo..

Diseño totalmente digital, pantalla LCD de gran tamaño y posicionamiento fiable

Portátil y ligero, fácil de llevar

Batería recargable incorporada

Ohmímetro incorporado para medir la resistencia del bucle del cable

Puede utilizarse para detectar fallas de aislamiento de hasta 2MΩ a tierra

Con función de retroiluminación para adaptarse al funcionamiento nocturno

Ohmímetro incorporado para medir la resistencia del bucle del cable

Profundidad y corriente del cable de visualización

Máquina de detección de fallas de cable de arco portátil 6

Principales componentes

Este localizador de tuberías de cable está compuesto principalmente por un transmisor y un receptor, con accesorios de dos abrazaderas, un marco A y los cables de conexión necesarios.

Parámetros técnicos
Transmisor

Frecuencia de trabajo	Baja frecuencia (815 Hz), frecuencia intermedia (8 kHz), alta frecuencia (33 kHz), radiofrecuencia (83 kHz)
Modo de trabajo	método de conexión directa, método de acoplamiento (método de calibre), método de inducción
Carga correspondiente	5 ohmios a 3000 ohmios
Muestra de impedancia	5 dígitos
Sobrecalentamiento y sobrecorriente	Protección automática
Potencia de salida	velocidad baja, velocidad media, velocidad alta

Receptor

Frecuencia de trabajo	frecuencia baja (815 Hz), frecuencia intermedia (8kHz), alta frecuencia (33 kHz), frecuencia de radio (83 kHz), frecuencia pasiva 50 Hz
Modo de la antena	el método de valle (modo de valor cero), el método de cresta (modo de pico), el método de voltaje paso a paso y el método de corriente de sujeción (marco A)
Indicación actual	mostrar el valor de corriente efectiva del cable sometido a ensayo (unidad: mA)
Temperatura de trabajo	-10 añosoC+ 55oC
Indicador de potencia	Display gráfico
Duración de la batería	trabajo continuo> 8 horas: trabajo intermitente> 16 horas
Indicación de la intensidad de la señal	Diagrama de la escalera, rango digital 0-999
Obtener el control	ajuste manual, rango dinámico de 100 dB
Profundidad de detección	La profundidad máxima de detección es de unos 10 metros.
Distancia máxima de detección	El cable con buen aislamiento puede ser de hasta 15 km en el método de conexión directa
Medición de profundidad	Presione la tecla de profundidad para mostrar tres dígitos, la profundidad máxima se puede medir hasta 10 metros
Precisión	Baja frecuencia: ± (((1-5) %≤2,5 m Frecuencia de radio: ± (((5-12) %≤2,5 m

Lista de embalaje

Punto de trabajo	Nombre	¿Cuánto tiempo?
1	Receptor	1
2	Transmisor	1
3	Línea de señal de conexión directa	1
4	Línea de acoplamiento	1
5	Pin de tierra	1
6	Cargador	1
7	Cables de tierra	1
8	Cuadro A	1
9	Línea de conexión A-frame	1
10	Pín de la sonda de marco A	2
11	Clampada de transmisión	1
12	Clampada de recepción	1

Caso de solicitud
Máquina de detección de fallas de cable de arco portátil 7

Se trata de la siguiente información:5-4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC Trolley -4TSC En alto.V.edad avanzadaGenerador de sobretensiones

Descripción

El XHHV535-4TSCgenerador de sobretensiones de alto voltajepuede utilizarse para descargas de impulso y pruebas de tensión en pruebas de fallas de cables de baja y alta tensión.que realmente puede lograr el efecto de no ser dañado por el impacto, y también tiene las funciones de impacto automático de tiempo, impacto manual y soportar la prueba de voltaje.

Este dispositivo integra una fuente de corriente continua de alto voltaje, un condensador de almacenamiento de energía, un dispositivo de descarga con bola, un dispositivo de descarga automática,con una capacidad de transmisión superior a 300 W,Es un instrumento experimental de gama alta de tipo carril. El equipo resuelve completamente los problemas de facilidad de uso, portabilidad, seguridad y fiabilidad de los dispositivos experimentales tradicionales.

Cuando el tipo de tranvía XHHV535-4TSCgenerador de sobretensiones de alto voltajese utiliza, después de seleccionar el interruptor de función, presione el botón de arranque para realizar el trabajo de aumento de alta tensión.y el sistema interno liberará automáticamente la alta tensión restante en el acumulador.

Parámetros técnicos

Impulso de alta tensión	0~32 kV, 0~16 kV, 0~Ajuste de tres marchas de 8 kV
Presión parcial de alto voltaje	1.5 nivel
Condensador incorporado	4MF/32 kV,16MF/16kV,64MF/8kV Ajuste ajustable de tres velocidades
Potencia de descarga	0 a 2048J.en cada nivel de tensión
Potencia de impacto	2 KVA
Corriente de combustión	Las emisiones de gases de efecto invernadero de los Estados miembros se considerarán en el caso de las emisiones de gases de efecto invernadero de los Estados miembros.
Polaridad del voltaje de salida	polaridad negativa
Tiempo de impacto	En cuanto a6 y 7segundos para el impacto automático, tiempo de control arbitrario para el manual el impacto
Indicación	Medición de tensión lateral de alta tensión, indicación de tensión y corriente de salida en tiempo real
Modo de funcionamiento	Disminución de las emisiones de CO2
Pruebas de tensión de corriente continua	Ajuste de voltaje de salida y rango de indicación 0-32KV, rango de indicación de corriente de salida 0-20A
Protección segura	Con función de protección contra arranque cero, segura y confiable. Protección contra sobrevoltaje, sobrecorriente, sobrecalentamiento.
Cables de conexión	Cable de salida de alta tensión: 5 m, cable de conexión a tierra de protección: 5 m,el cable de alimentación: 3 m
Protección contra sobre-temperatura	85oC
Volumen (en mm)	550¿Qué quieres decir?500El número de1000H.
Peso	no más de 130 kg de peso
Fuente de alimentación	Las emisiones de dióxido de carbono y de dióxido de carbono se determinarán en función de las emisiones de dióxido de carbono y de dióxido de carbono.
Temperatura ambiente	-20 años.~+ 50oC
Calificación de protección	No inferior a IP54
Certificado	Se trata de una

Las etiquetas:

Maximización de la eficiencia de la quema digital inteligente a través del puente para la ubicación de fallas de cables en cables de alta tensión de gran sección

Consiga el mejor precio

El video

Sistema de localización de fallas de cable de 32kv Localizador de fallas de cable subterráneo de alta tensión

Consiga el mejor precio

Identificador del cable con y sin energía

Consiga el mejor precio

El video

Localizador de fallos de cable de alto voltaje XZH TEST Sistema portátil de localización de fallos de cable con condensador incorporado y modo de salida único

Consiga el mejor precio

El video

Máquina de detección de fallas de cable de arco portátil

High Light

Resaltar:

Máquina portátil de detección de fallos de cable

Máquina de detección de fallas de cable de arco

Se trata de un producto de calidad superior.2A+XHDD503C. LasEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Sistema de localización de fallas de los cables subterráneos

- ¿ Qué?Propósito del sistema:

Lista de embalaje

High Voltage Cable Fault Locator,

High Voltage Pulse Generator,

Portable Cable Fault Locator

XZH TEST Localizador de fallas de cable portátil para detección rápida y precisa de fallas en cables subterráneos

Maximización de la eficiencia de la quema digital inteligente a través del puente para la ubicación de fallas de cables en cables de alta tensión de gran sección

Sistema de localización de fallas de cable de 32kv Localizador de fallas de cable subterráneo de alta tensión

Identificador del cable con y sin energía

Localizador de fallos de cable de alto voltaje XZH TEST Sistema portátil de localización de fallos de cable con condensador incorporado y modo de salida único

XZH TEST Sistema de localización de fallas de cable subterráneo portátil de 35kv con método de pulsos múltiples

XZH TEST 32kv Indicador de fallas de cable de baja y media tensión de alta tensión

475345205mm localizador de fallas de cable de múltiples disparos Tdr Tester de cable con personalización

Xzh 535-4t 35kv 2450j Generador de pulso de alta tensión

Localizador de fallas de cable TDR para medir fallas de cortocircuito y de circuito abierto de baja resistencia

Conjunto de probador de fallas de cable portátil para la detección rápida de fallas de cable

Máquina de detección de fallas de cable de arco portátil

High Light

Resaltar:

Máquina portátil de detección de fallos de cable

Máquina de detección de fallas de cable de arco

Se trata de un producto de calidad superior.2A+XHDD503C. LasEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.Sistema de localización de fallas de los cables subterráneos

- ¿ Qué?Propósito del sistema:

Lista de embalaje

High Voltage Cable Fault Locator,

High Voltage Pulse Generator,

Se trata de un producto de calidad superior.2A+XHDD503C. LasEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Sistema de localización de fallas de los cables subterráneos
