Sistema portátil de detección de fallas de cable de arco-reflexión

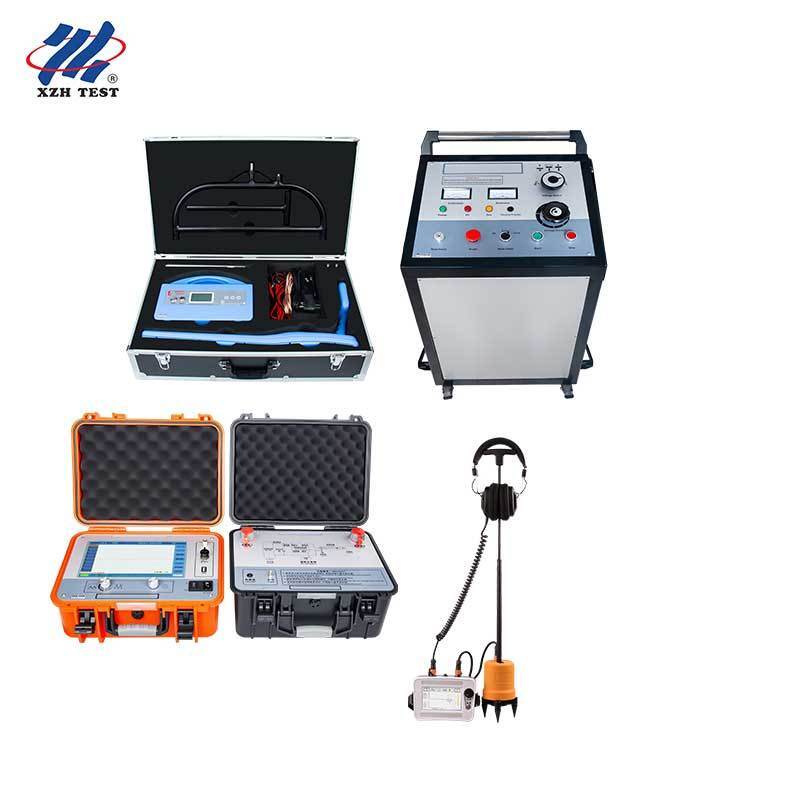

El sistema portátil de detección de fallas en cables de reflexión de arco XZH TEST es una plataforma de diagnóstico totalmente integrada para redes de cables de energía subterráneos. Combinando un prelocalizador TDR de 400 MHz con tecnología patentada de reflexión de arco de múltiples pulsos, un localizador de pasante de cable de frecuencia múltiple y un generador de sobretensión de alto voltaje tipo carrito de 2048 J, este sistema ofrece detección de fallas de grado profesional desde la prelocalización inicial hasta la localización precisa a nivel de centímetro. Diseñado para equipos de campo de servicios públicos, contratistas eléctricos y equipos de mantenimiento industrial, el sistema admite cables de hasta 120 km de longitud con una resolución de prelocalización de 0,07 m y una precisión de localización final de <0,2 m, lo que permite una resolución de fallas rápida y segura con una excavación mínima.Configuración del sistema

Prelocalizador avanzado de grado industrial con pantalla táctil TFT a todo color de 10,1" (1024×600, retroiluminación LED de 280 nits para legibilidad a la luz solar directa) y sistema integrado para un funcionamiento seguro y estable. Admite tres modos de prueba: TDR (pulso de bajo voltaje), ICE (corriente de impulso) y ARM patentado (Método de reflexión de arco con múltiples disparos de 8 pulsos). El método de múltiples pulsos adquiere 8 conjuntos de formas de onda por cada impulso HV único, eliminando efectivamente la interferencia de oscilación de coseno y simplificando drásticamente el análisis de fallas de alta resistencia. Almacena >8.000 registros de formas de onda LV/HV y >250 registros de múltiples pulsos con exportación USB a PC. Muestreo continuo totalmente automático con configuración de rango y análisis de formas de onda automáticos.

Frecuencia de muestreo:

1 MHz – 400 MHz

• Modos de prueba:TDR, ICE (corriente de impulso), ARM (reflexión de arco de 8 pulsos)
• Rango de medición:≥120 km (10 rangos seleccionables)
• Resolución mínima:0,07 m |
• Zona ciega de prueba:≤10 mError de medición:≤±(0,5%×L+1 m)
• Amplitud del pulso:300 V ±15%
• Pantalla:Táctil TFT de 10,1", 1024×600, 280 nits visible a la luz solar
• Continuo >8 h, Intermitente >16 h4,7 kg (L358×W284×H168 mm)
• CA 220 V ±10%, 50 Hz ±2 HzSincronización acústico-magnética — Precisión de <0,2 m

Localizador digital profesional que utiliza sincronización acústico-magnética para una localización precisa de fallas. Cuando el generador de sobretensión aplica impulsos HV, las señales acústicas (golpes) y electromagnéticas se propagan desde el punto de falla a diferentes velocidades. El localizador captura ambas a través de su sensor de tierra aislado multicapa con clasificación IP65, calcula la diferencia de tiempo en tiempo real y muestra formas de onda sincronizadas de doble canal en su LCD táctil de 5 pulgadas visible a la luz solar. Cuenta con reducción de ruido de fondo BNR, reducción de ruido de silencio, cuatro modos de filtro seleccionables (pasa todo/pasa bajo/pasa alto/pasa banda) e indicación de desviación de ruta. Ganancia de salida de 16 niveles (0–112 dB) con ajuste de ganancia de canal y magnética de 8 niveles.

Precisión acústico-magnética:<0,2 m |

Precisión de identificación de ruta:

• <0,5 m Filtrado:Pasa todo (100–1600 Hz), Pasa bajo (100–300 Hz), Pasa alto (160–1600 Hz), Pasa banda (200–600 Hz) Ganancia de salida:
• 16 niveles (0–112 dB) | Impedancia de salida:
• 350 ΩPantalla:LCD táctil de 5 pulgadas, visible a la luz solarBatería:
• Continuo >8 h, Intermitente >16 hProtección:
• IP65 impermeable, sensor de aislamiento físico multicapaPeso:
• 6,5 kg (428L×350W×230H mm)3. XHGX507 — Localizador de pasante de cable (Rastreador de ruta)
• CA 220 V ±10%, 50 Hz ±2 HzSistema transmisor-receptor electromagnético de frecuencia múltiple para trazado de rutas de cables subterráneos, medición de profundidad, medición de corriente e identificación de cables. El transmisor inyecta señales sinusoidales estables en el cable bajo prueba mediante conexión directa, acoplamiento (pinza) o métodos de inducción. El receptor proporciona gráfico de barras, guía de flechas y avisos de voz para una operación intuitiva por una sola persona. Admite cuatro frecuencias activas más detección pasiva de 50 Hz, cuatro modos de antena (valle/cresta/voltaje de paso/corriente de pinza) y un óhmetro incorporado para medir la resistencia del bucle. Incluye un A-frame para localizar fallas a tierra por voltaje de paso de hasta 2 MΩ a tierra.

Frecuencias activas:

815 Hz, 8 kHz, 33 kHz, 83 kHz + 50 Hz pasiva

Profundidad de detección:

• Hasta 10 m | Distancia máxima:
• 15 km (conexión directa)Modos de antena:Valle (cero), Cresta (pico), Voltaje de paso, Corriente de pinza (A-frame)Control de ganancia:
• Manual, rango dinámico de 100 dB | Pantalla:
• 0–999 digital + gráfico de barrasDuración de la batería:Continuo >8 h, Intermitente >16 hCarga de adaptación:
• 5 Ω – 3000 Ω | Precisión:
• LF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — Generador de sobretensión de alto voltaje tipo carritoFuente de energía de impulso montada en carrito de 2048 J con banco de condensadores de 3 velocidadesGenerador de sobretensión HV profesional tipo carrito que integra fuente de alto voltaje CC, banco de condensadores de almacenamiento de energía de tres velocidades (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), espacio de bola de descarga, dispositivo de descarga automática y conmutación de nivel de voltaje en un solo carrito con ruedas. Suministra de 0 a 2048 J en cada nivel de voltaje con una corriente de quemado de hasta 240 mA para el acondicionamiento de fallas. Admite modos de operación de disparo único, ciclo y CC con temporización de impacto automática de 6 a 7 segundos. Cuenta con enclavamiento de seguridad de arranque cero, protección contra sobretensión/sobrecorriente/sobrecalentamiento, descarga automática post-operación y carcasa IP54. Funciona tanto como generador de sobretensión para localización de fallas como probador de voltaje de resistencia CC (0–32 kV, 0–20 A).

Voltaje de impulso:

0–8 kV / 0–16 kV / 0–32 kV (ajustable en 3 marchas)

Banco de condensadores:

• 64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kVEnergía de descarga:
• 0–2048 J en cada nivel de voltajeCorriente de quemado:
• 240 mA @ 8 kV | 120 mA @ 16 kV | 60 mA @ 32 kVSeguridad:
• Enclavamiento de arranque cero, descarga automática, sobretemperatura de 85 °C, IP54Dimensiones:
• 550L×500W×1000H mm | Peso:
• ≤130 kgFuente de alimentación:CA 220 V ±10%, 50 Hz ±2 HzEspecificaciones completas del sistema
• ParámetroEspecificación

1. Conecte el prelocalizador TDR. Utilice el pulso LV para fallas de baja resistencia/abiertas, o la reflexión de arco de múltiples pulsos ARM para fallas de alta resistencia/destello. El instrumento captura automáticamente 8 conjuntos de formas de onda por cada impulso HV único para una interpretación confiable de la distancia.Trazado de ruta e identificación de cables (XHGX507)
2. Despliegue el localizador de pasante de cable para trazar la ruta exacta del cable, medir la profundidad de enterramiento e identificar positivamente el cable objetivo de un haz. Marque la ruta en la superficie del suelo.Generación de impulsos de sobretensión (XHHV535-4TSC)
3. Aplique sobretensiones periódicas de alto voltaje en el nivel de voltaje seleccionado para crear señales transitorias acústicas y electromagnéticas detectables en el punto de falla para su localización.Localización precisa (XHDD503C)
4. Recorra la ruta del cable marcada con el localizador acústico-magnético. Supervise 4 pantallas de diferencia de tiempo simultáneas: el punto donde el retardo de tiempo acústico-magnético se acerca a cero está directamente sobre la falla, dentro de <0,2 m.Reparación y re-prueba de cables
5. Excave con precisión en el punto marcado, repare el cable y verifique la restauración del servicio con una prueba de aislamiento final para confirmar la integridad operativa.Preguntas frecuentesP1: ¿Qué tipos de fallas puede manejar el método de reflexión de arco de múltiples pulsos que el TDR convencional no puede?
6. El método de reflexión de arco (ARM) de 8 pulsos en el XHGG502A está diseñado específicamente para fallas de alta resistencia y destello que producen reflejos débiles o ambiguos bajo TDR estándar. A diferencia de los métodos de pulso secundario que luchan con la interferencia de oscilación de coseno, ARM captura 8 conjuntos de formas de onda por cada impulso HV único, garantizando múltiples ecos de falla limpios e interpretables independientemente de la longitud del cable, la distancia de la falla o el período de oscilación. Esto es especialmente efectivo para fallas de entrada de agua en cables con aislamiento de papel y fallas de alta impedancia en la cubierta.P2: ¿Cuál es la ventaja del generador de sobretensión HV tipo carrito sobre las unidades portátiles?
