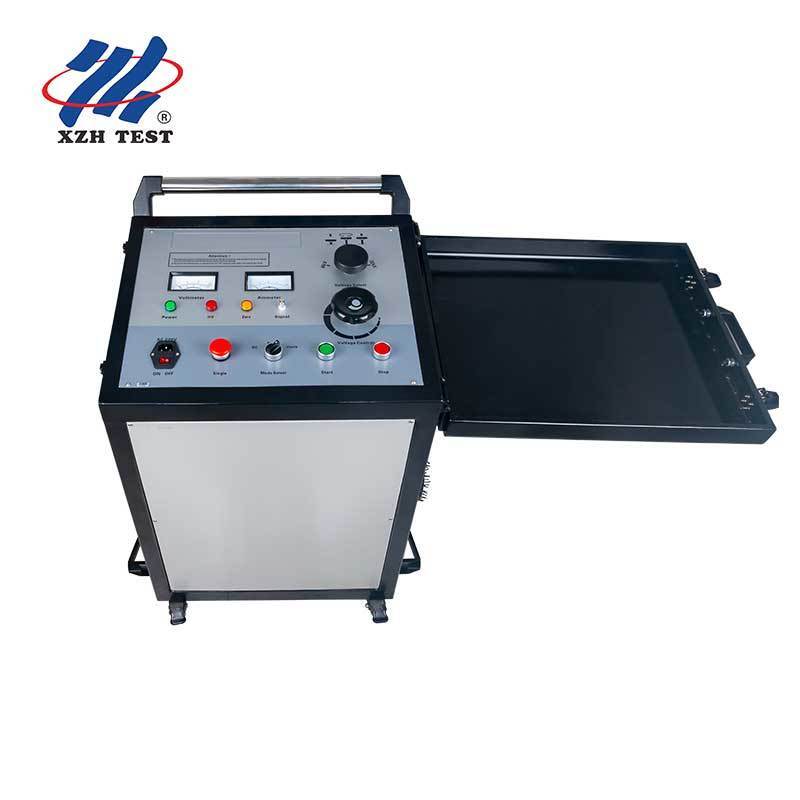

Cable HV con blindaje personalizable XHHV535-4TS Tres rangos de voltaje 8 16 32kV para contratistas de localización de fallas

El XHHV535-4TS está diseñado para organizaciones que requieren flexibilidad en sus equipos de localización de fallas en cables. Ya sea que sea un contratista que administra diversas clases de voltaje en su territorio de servicio, un servicio público que estandariza su flota con generadores de sobretensión configurados a medida, o un distribuidor que busca equipos de marca OEM para su mercado — el 4TS se adapta a sus requisitos.

El XHHV535-4TS presenta un compartimento de alto voltaje totalmente blindado que aísla la fuente de alimentación de CC, el condensador de almacenamiento de energía y el conjunto de esfera de descarga dentro de una carcasa metálica cerrada. Este diseño cumple tres propósitos críticos para operaciones de campo e industriales:

• Seguridad del Operador:La carcasa blindada evita el contacto accidental con componentes energizados durante la operación. Todas las rutas de alto voltaje están contenidas dentro de barreras metálicas conectadas a tierra — superando los requisitos de seguridad IEC 61010-1 para equipos de prueba de alto voltaje
• Compatibilidad Electromagnética:La construcción blindada minimiza la EMI radiada durante los eventos de descarga de sobretensión, protegiendo instrumentos sensibles co-ubicados como probadores de cables TDR, localizadores de puntos acústico-magnéticos y equipos de comunicación de la interferencia electromagnética
• Resiliencia Ambiental:El diseño cerrado protege los componentes internos del polvo, la humedad y el impacto mecánico durante el transporte y el despliegue en el sitio — esencial para equipos de campo que operan en subestaciones, zanjas y bóvedas de cables exteriores

El XHHV535-4TS está diseñado como una plataforma personalizable. XZH TEST admite pedidos OEM y ODM con la siguiente configurabilidad:

A diferencia de las configuraciones de generadores de sobretensión modulares que requieren fuentes de alimentación de CC separadas, bancos de condensadores y módulos de esfera de descarga interconectados por cables de alto voltaje en el sitio, el XHHV535-4TS integra los tres subsistemas en una sola carcasa blindada:

• Fuente de Alimentación de CC de Alto Voltaje:Rectificador y transformador elevador incorporados, que proporcionan una salida de CC continuamente ajustable dentro de cada rango de voltaje
• Banco de Condensadores de Almacenamiento de Energía:Tres condensadores internos (4/16/64μF) seleccionados automáticamente por el interruptor de rango de voltaje — sin conexiones de condensadores externas ni reconfiguración manual
• Conjunto de Esfera de Descarga:Esferas de descarga de aleación de tungsteno mecanizadas de precisión con espacio ajustable, encerradas dentro del compartimento blindado para características de sobretensión controladas y repetibles

1. Pre-Localización con TDR:Utilice un localizador de fallas en cables TDR (como la serie XZH TEST 502) para estimar la distancia de la falla. El módulo de muestreo de forma de onda interno del 4TS proporciona una señal de disparo limpia para la adquisición TDR
2. Seleccionar Rango de Voltaje:Elija 8kV, 16kV o 32kV según la clasificación de voltaje del cable — la rotación del selector del panel frontal reconfigura instantáneamente el banco de condensadores interno
3. Verificación Cero y Inicio:Verifique que el indicador de posición cero esté iluminado, presione Inicio, luego aumente el voltaje al nivel de sobretensión deseado
4. Localización con Método Acústico-Magnético:El 4TS entrega descargas de sobretensión controladas de 2048J a intervalos de ~4 segundos. Utilice un localizador de puntos acústico-magnético (como XZH TEST XHDD503) en la ubicación estimada de la falla para capturar el sonido de la descarga y las señales electromagnéticas
5. Marcar y Excavar:Una vez que el punto de falla se confirma acústicamente, marque la superficie, desenergice el 4TS y proceda con la excavación dirigida
