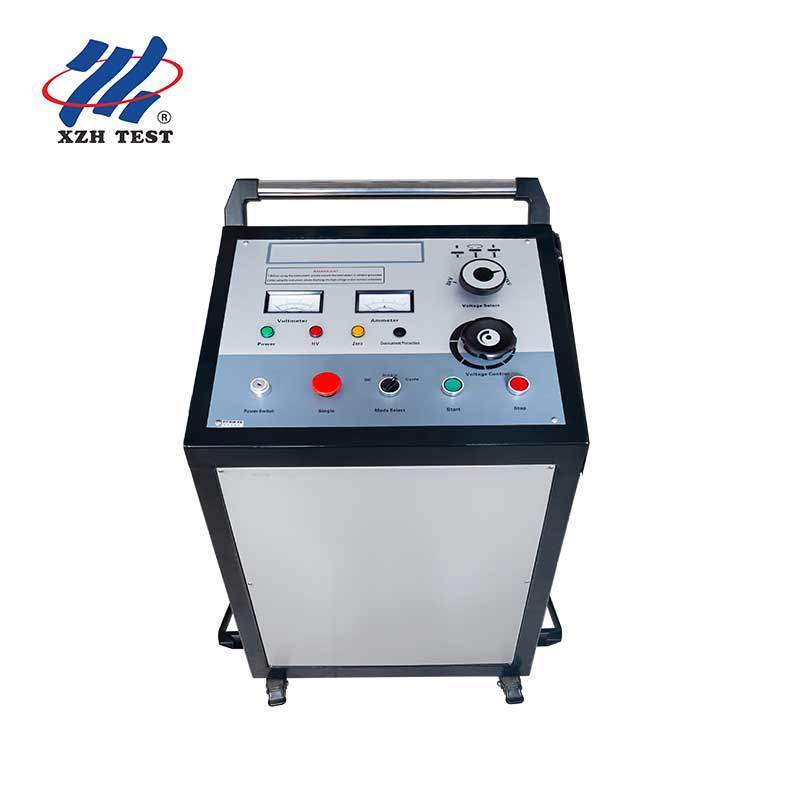

Generador de sobretensiones de tres voltajes montado en un tranvía El modelo: XHHV535-4TS
Diseñados para:Empresas contratistas de reparación de fallos de cables de varios niveles, equipos de servicio de campo de servicios públicos, departamentos de mantenimiento de HV industrial
Valor básico:Generador de impulso de corriente continua montado en un tranvía con tres voltajes de salida seleccionables ¢ 8kV, 16kV y 32kV ¢ en una sola unidad móvil.Cambiar entre los niveles de voltaje sin reconfiguración externa o cambios de condensadorUn instrumento para la distribución, subtransmisión y trabajo de fallas de cables industriales.
Para quién es este equipo
El XHHV535-4TS está especialmente diseñado para equipos de campo cuya carga de trabajo diaria abarca múltiples clases de voltaje de cable.En lugar de cargar tres generadores de sobretensiones separados en el vehículo de servicio uno para la distribución de 6-10 kV, uno para alimentadores industriales de 15-20 kV, y otro para subtransmisión de 33-35 kV. El 4TS coloca los tres niveles de voltaje detrás de un único interruptor de selección en un instrumento montado en un carrito.
1Los contratistas de alta tensiónTres niveles de voltaje, un instrumento, cambiar de una falla de distribución urbana de 11 kV a las 08:00 a una falla de subtransmisión de 33 kV a las 10:00 sin cambiar el equipo.
2Departamentos de mantenimiento de servicios públicosEstandarice su flota de servicio de campo. Un XHHV535-4TS por vehículo cubre todas las clases de voltaje de los cables en el territorio de servicio. No es necesario enviar diferentes vehículos para diferentes voltajes de falla.
3Electricistas de plantas industrialesManeja la gama completa de voltajes de los cables en la planta desde los alimentadores de motor de 6,6 kV a través de la distribución de 11 kV hasta los circuitos de entrada de 33 kV en un solo carrito.
4Empresas de servicios de pruebasAceptar contratos en todas las clases de voltaje MV/HV. El selector de tres voltajes se adapta a cualquier red de cable del cliente sin necesidad de inversión adicional en equipo o espacio en el vehículo.
Tres voltajes seleccionables 1 interruptor selector, tres instrumentos valor de la capacidad
8 kVClase de distribuciónCables de distribución urbanos y rurales de 6 kV a 10 kV, alimentadores industriales de alta tensión, entradas de servicio de edificios comerciales
16 kVClase de los alimentadores industrialesCable de alimentación para plantas industriales de 11 kV a 20 kV, cables de captación de energía renovable, circuitos de distribución de media distancia
32 kVClasificación de la subtransmisiónCables de subtransmisión de 33 kV a 35 kV, receptores industriales de larga distancia, conjuntos de colectores de parques eólicos
Impacto operativo:Un vehículo de servicio cargado con tres generadores de sobretensiones de un solo voltaje separados lleva 3 veces el costo de capital, 3 veces el peso y requiere técnicos capacitados en 3 interfaces.Una XHHV535-4TS reemplaza las tres con un solo interruptor de selector para cambiar el nivel de voltaje entre trabajos.
Especificaciones clave
| Parámetro |
Especificación |
| Válvulas de salida seleccionables |
8kV / 16kV / 32kV |
| Conmutación de voltaje |
Interruptor de un solo selector sin condensador externo o reconfiguración del cable |
| Modos de salida |
Descarga de impulso (automático + manual) + tensión de resistencia de CC |
| Factor de forma |
Con una longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud |
| Sistemas de seguridad |
Inicio en posición cero, descarga automática, protección contra la sobrecorriente, la sobrevoltación o el sobrecalentamiento |
| Display del medidor |
Contadores de doble puntero monitorización en tiempo real de kV y mA |
| Marca y origen |
Prueba XZH / China |
| Certificación |
CE, ISO |
Selección de voltaje Simplicidad incorporada
- Selecciona:Rotar el selector de voltaje del panel delantero a 8 kV, 16 kV o 32 kV, ¢ ajustado al cable sometido a prueba
- Establecido en cero:Confirmar que el mando de ajuste de voltaje está completamente en sentido contrario a las agujas del reloj (indicador amarillo de posición cero encendido)
- Comienza:Presione Inicio para habilitar la salida HV en el nivel de voltaje seleccionado
- Ajuste:Aumentar la tensión de cero al nivel de ensayo deseado dentro del rango seleccionado
Aplicaciones
| Aplicación |
Voltagem recomendada |
| Identificación de fallos en los cables de distribución LV/MV |
Redes urbanas y rurales de 8 kV y de 6 kV a 10 kV |
| Ubicación del cable de alimentación industrial |
16 kV |
| Detección de fallos en el cable de subtransmisión |
Circuitos de entrada y de larga distancia de 32 kV ‡ 33 kV-35 kV |
| DC Resiste las pruebas de tensión |
Seleccionable por capacidad de cable 8/16/32kV |
| Adquisición de forma de onda TDR |
Captura transitoria de flashover a la tensión de ensayo adecuada |
| Posicionamiento acústico-magnético |
Impulso sincronizado a través de los tres niveles de voltaje |
Precauciones de seguridad y operación
- Seleccione el nivel de voltaje correctoantes de esoAlimentación nunca cambie el selector de voltaje mientras la salida HV esté activa
- El indicador de posición cero debe estar encendido (amarillo) antes de pulsar Inicio confirma el estado seguro
- Utilice la descarga automática y compruebe si el voltímetro lee cero antes de desconectar los cables de salida
- Presione Detener inmediatamente si se observa alguna lectura anormal del medidor, sonido u olor
- Sólo los técnicos de HV cualificados pueden operar este equipo
- Aplicar el nivel de voltaje al nivel de calificación del cable. No aplicar 32 kV a los cables calificados por debajo del voltaje seleccionado.
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y un carrito pesado con ruedas de bloqueo para un transporte seguro.Partes de repuesto, incluidas las lagunas de descarga, condensadores y diodos HV se almacenan para su reemplazo rápido.
