Indicador de fallas de cable subterráneo con sincronización acústica-magnética y detección de A-frame

Name: Indicador de fallas de cable subterráneo con sincronización acústica-magnética y detección de A-frame
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un sistema de control de velocidad.
Price: 4,175.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an, Shaanxi, China
Nombre de la marca:	XZH TEST
Certificación:	CE, ISO
Número de modelo:	Se trata de un sistema de control de velocidad.

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Nombre de la marca:

XZH TEST

Certificación:

CE, ISO

Número de modelo:

Se trata de un sistema de control de velocidad.

Modelo NO.:

XHDD503E

Uso:

Prueba de cable de red, prueba de cable de audio, prueba de cable coaxial, prueba de cable digital

Fuerza:

Electricidad

Personalizado:

Personalizado

Color:

Negro

Filtrar:

200 Hz-1600 Hz Opcional

Ganancia de la producción:

16 Niveles (0 a 112 dB)

Precisión de posicionamiento acústico-magnético:

Menos de 0,2 m

Precisión de posicionamiento de la tensión de paso:

Menos los de 0.5m

Precisión de la identificación de la ruta:

Menos los de 0.5m

Paquete de transporte:

Caja de madera

Marca:

Prueba de XZH

Origen:

Porcelana

Código HS:

9031809090

Capacidad de la fuente:

2000 piezas/año

Personalización:

Disponible

Servicio postventa:

Certificado de garantía

Garantía:

12 meses

Resaltar:

High Light

Resaltar:

Detección de fallas en los cables subterráneos

Indicador acústico-magnético

Localizador de tensión de paso de A-Frame

Trading Information

Cantidad de orden mínima:

Unidad

Precio:

Negociable

Detalles de empaquetado:

Casilla de madera

Tiempo de entrega:

5 a 8 días

Condiciones de pago:

T/T

Capacidad de la fuente:

2000Units/año

Descripción de producto

Descripción

El localizador de fallas de cables utiliza los principios de captación de vibraciones e inducción electromagnética para determinar la ubicación específica del punto de falla del cable. Se utiliza un generador de impulsos de alto voltaje para provocar una sobredescarga repentina en el punto de falla. Los fenómenos físicos como ondas de vibración, ondas sonoras y ondas electromagnéticas generadas por la sobredescarga repentina en el punto de falla son captados por una sonda especial del instrumento señalador, amplificados, procesados, mostrados y emitidos por el instrumento señalador de fallas del cable. La ubicación precisa del punto de falla está determinada por el oído y la visión del evaluador. Es decir, se completa la tarea de localizar con precisión el punto de falla del cable "directamente encima del cable y dentro del rango de medición aproximada".
Este instrumento de punto fijo es adecuado para fallas de baja resistencia, cortocircuitos, circuitos abiertos y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados hechos de diversos materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y fallas repentinas de alta resistencia.

Características del producto
La pantalla LCD táctil de alto brillo de 1, 5 pulgadas garantiza visibilidad bajo la luz solar.
2. Tiene 4 modos de prueba: estándar, mejorado, reducción de ruido y personalizado.
3. Tiene 4 funciones de posicionamiento: sincronización acústico-magnética, acústica pura, magnética pura y voltaje escalonado.
4. Tiene tecnología de reducción de ruido de fondo y puede elegir entre una variedad de métodos de filtrado.
5. Equipado con funciones BNR y silencio.
4. Tiene indicación de desviación de trayectoria.
5. Equipado con sensores de señal de aislamiento físico multicapa, grado de impermeabilidad IP65.
6. Batería de litio incorporada de gran capacidad, tiempo de espera prolongado, equipada con cargador rápido.
7. Interfaz hombre-máquina pequeña, ligera, fácil de operar y sencilla.

Especificaciones técnicas

Parámetros de filtro	lPaso total: 100Hz~1600Hz.
	lPaso bajo: 100Hz~300Hz.
	lQualcomm: 160Hz~1600Hz.
	lPaso de banda: 200Hz~600Hz.
Ganancia de canal:	8 niveles ajustables.
Ganancia del canal magnético:	8 niveles ajustables.
Ganancia de voltaje de paso:	8 niveles ajustables.
Ganancia de salida:	16 niveles (0~112db)
Impedancia de salida:	350Ω
Precisión de posicionamiento acústicomagnético:	≤0,1 m.
Precisión de posicionamiento del voltaje de paso:	≤ 0,5 m.
Precisión de identificación de ruta:	≤ 0,5 m.
Tiene funciones de reducción de ruido de fondo BNR y reducción de ruido de silencio.
Método de control de visualización:	Control de pantalla táctil de 5 pulgadas de alto brillo.
Fuente de alimentación:	4*18650 baterías de litio estándar.
Tiempo de espera:	más de 8 horas.
Volumen:	428L×350W×230H
Temperatura ambiente:	-25~65ºC; Humedad relativa: ≤90%.

Diseño e instrucciones del instrumento.

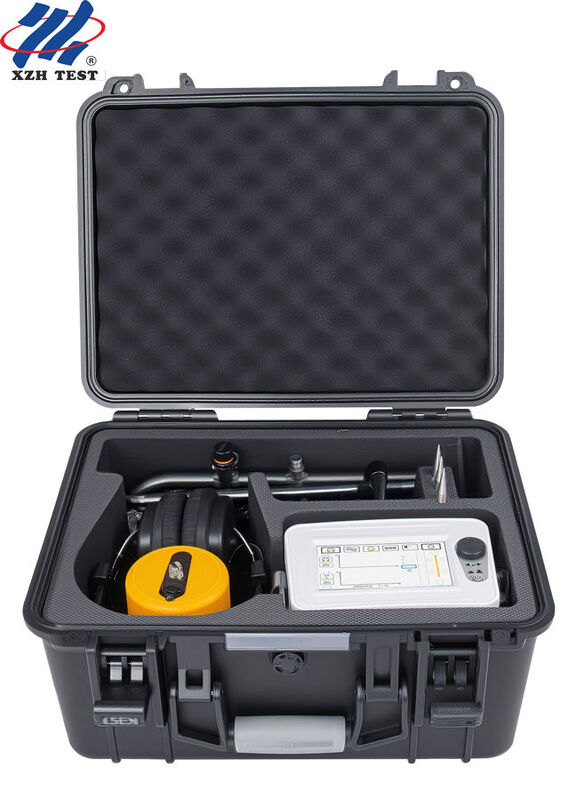

Composición del instrumento
1. Localizador de fallas de cables: localice con precisión los puntos de fallas de cables dentro del rango de medición aproximado.
2. Sonda: incluye sonda, sonda, tres garras y biela, conectada al canal de entrada para recibir señales.
3. Utilice auriculares; conecte el canal de entrada del instrumento señalador (retroalimentación de la señal de salida).
Línea de señal de 4,7 núcleos: cable de conexión entre el instrumento señalador y la sonda (que conecta el instrumento señalador y la sonda).
5. Cargador: conéctelo a la toma de carga del instrumento para cargarlo.
6. Marco A: se utiliza cuando se prueba utilizando el método de voltaje escalonado.
7. Cable de conexión del marco A: localizador de fallas en el cable y cable de conexión del marco A.
8. Pasador de tierra: accesorio a juego para el marco en A.

Lista de embalaje

Una vez que el marco en A esté conectado, ingresará automáticamente a la interfaz de prueba como se muestra a la derecha.
Observe que en la parte inferior del cuadro A hay flechas, roja y verde, roja al frente y verde detrás. Esto significa que el rojo indica el final del cable y el verde indica el comienzo del cable.

Mueva lentamente el marco en A a lo largo del camino de entierro del cable hacia el final del cable y observe los cambios en los gráficos de barras rojo y verde en la pantalla de prueba. Esto refleja un cambio en la dirección de la corriente.
A gran distancia del punto de daño, las barras rojas y verdes en la pantalla aparecen ligeramente irregulares y pequeñas.
Cuando se acerque al punto de falla, por ejemplo a unos 5 metros del punto de falla, notará que el gráfico de barras rojas se vuelve muy grande, como se muestra en la imagen de arriba a la izquierda.
Cuando esté directamente encima del punto de falla o aproximadamente entre 1 y 2 metros delante y detrás del punto de falla, notará que los gráficos de barras rojas y verdes se vuelven muy pequeños y aparecen en la pantalla como se muestra en la imagen de arriba a la derecha.
Una vez que pase el punto de falla, por ejemplo a unos 5 metros del punto de falla, notará que el gráfico de barras verde se vuelve muy grande.
De esta forma, buscando pacientemente, podrás encontrar la ubicación de la falla.
