Teste digital de resistencia a la tierra y resistencia del sueloestá especialmente diseñado y fabricado para medir la resistencia de la tierra, la resistividad del suelo, el voltaje de la tierra, el voltaje CA. Adopta la última tecnología digital y de microprocesamiento, precisión de 4 polos,Método simple de tres y dos polos para medir la resistencia a la tierra, importando tecnología FFT y AFC, con una función única de capacidad antiinterferencia y capacidad de adaptación al entorno, consistencia de ensayos repetidos, para garantizar una alta precisión,alta estabilidad y fiabilidad para mediciones prolongadas, que se utiliza ampliamente en energía eléctrica, telecomunicaciones, meteorología, campos petrolíferos, construcción, protección contra rayos, equipos eléctricos industriales y otra resistencia a la tierra, resistividad del suelo,tensión de tierra, medición del voltaje CA.

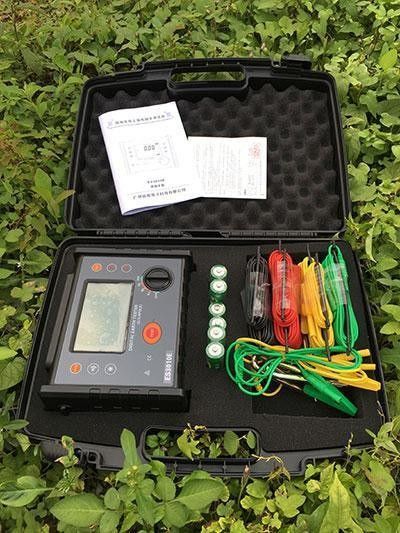

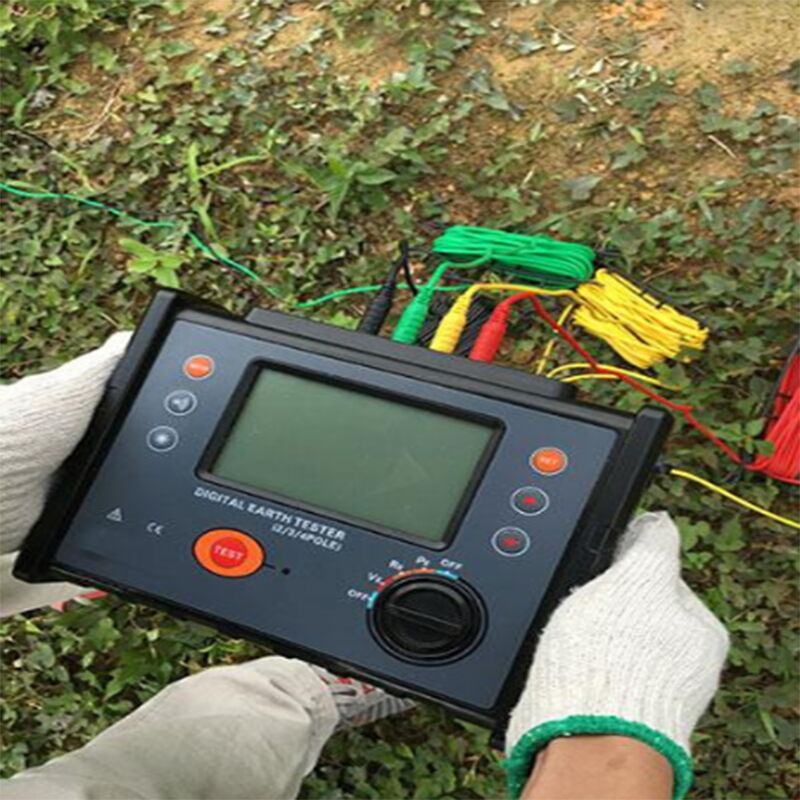

El digitalTeste de resistencia del suelo a la resistencia de la tierraestá compuesto por una máquina anfitriona, un software de monitoreo, cables de ensayo, pilares de tierra auxiliares, cables de comunicación y otros.La gran pantalla LCD de la máquina anfitriona es con luz de fondo azul y gráfico de barras que indica que se puede ver claramenteAl mismo tiempo, puede almacenar 300 conjuntos de datos, cumpliendo la consulta histórica y la monitorización en tiempo real en línea a través de software de monitorización, pantalla dinámica, indicador de alarma,y con funciones como el acceso a datos históricos, lectura, conservación, formularios de informes, impresión, etc.
Principales características
Función Medición de la resistencia de tierra de 2/3/4 polos, la resistividad del suelo, el voltaje de tierra, el voltaje CA
Fuente de alimentación DC 9V ((Batería seca Zi-Mn R14S 1.5V 6 PCS, en modo de espera continuo durante 300 horas))
Rango de medición Resistencia de tierra: 0,00Ω-30,00kΩ
Resistencia del suelo: 0,00Ωm-9000kΩm
Modo de medición Medición precisa de 4 polos, medición de 3 polos, medición simple de 2 polos
Método de medición Resistencia a la tierra: método de cambio de corriente nominal en el polo, corriente de medición 20mA Max.
Resistencia del suelo: medición en 4 polos (método de Wenner)
Voltagem de tierra: rectificación media (entre P (S) y ES)
Consumo de energía en modo de espera: aproximadamente 20 mA (luz de fondo apagada)
Inicio y con luz de fondo: aproximadamente 45 mA (25 mA sin luz de fondo)
Medición: aproximadamente 100 mA (luz de fondo apagada)
Peso Peso total: 4,5 kg (incluido el paquete)
Tester: 1443 g (incluida la batería)
Cables de prueba: 1560 g
Las barras de puesta a tierra auxiliares: 935 g (4 piezas)
Temperatura y humedad de trabajo -10oC-40oC, por debajo del 80%rh
Temperatura y humedad de almacenamiento -20oC-60oC, inferior al 70%rh
Protección contra sobrecargas Medida de la resistencia a la tierra: entre cada interfaz de C ((H) - E, P ((S) - ES, AC 280V/3 segundos
Resistencia de aislamiento Más de 20MΩ (entre el circuito y la carcasa es de 500V)
Tensión AC 3700V/rms (entre el circuito y la carcasa)
Características electromagnéticas IEC 61326 (EMC)
Tipo de protección IEC61010-1 (CAT 300V,CAT IV 150V,Pollución 2), IEC61010-031, IEC61557-1 (resistencia a la tierra), IEC61557-5 (resistividad del suelo), JJG 366-2004
