Pruebador de protección del relé
>
XHJB666 Probador de protección de relés de microcomputadora de 6 fases Kit de prueba de inyección secundaria

XHJB666 Probador de protección de relés de microcomputadora de 6 fases Kit de prueba de inyección secundaria

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: ISO,CE
Número de modelo: Se trata de un sistema de control de las emisiones.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
ISO,CE
Número de modelo:
Se trata de un sistema de control de las emisiones.
Modelo No.:
Se trata de un sistema de control de las emisiones.
Salida actual:
Fase única 3*60A, fase tres 180A
Pantalla LCD:
Con pantalla LCD
personalizado:
personalizado
Paquete de transporte:
Caja de madera llena de espuma
Marca:
Prueba de XZH
Origen:
PORCELANA
Capacidad de la fuente:
2000pcs/año
Personalización:
Disponible
Servicio postventa:
Certificado de garantía
Garantía:
12 meses
Resaltar:

High Light

Resaltar:

Probador de protección de relés de 6 fases

,

Kit de ensayo de relevos para microordenadores

,

Pruebador de inyección secundaria con garantía

Trading Information
Cantidad de orden mínima:
1 unidad
Detalles de empaquetado:
caja de madera
Tiempo de entrega:
5 a 8 días
Condiciones de pago:
T/T
Capacidad de la fuente:
2000 PCS/year
Descripción de producto
XHJB666 · PRUEBAS DE PROTECCIÓN DIFERENCIAL
XHJB666 Microcomputer 6 Phase Relay Protection Tester Secondary Injection Test Kit
Corriente de 6 fases para diferencial de 3 fases
Armónica 1–20
Pruebas de frenado proporcional

El XHJB666 proporciona los seis canales de corriente que requiere la protección diferencial de transformadores trifásicos, junto con los módulos de superposición de armónicas y secuencia de estado utilizados para verificar las características de frenado. La corriente y el voltaje son producidos por un amplificador lineal bajo control DSP, por lo que la forma de onda inyectada se mantiene limpia en las pequeñas corrientes donde se establece la captación diferencial.

El software cubre directamente las pruebas de protección diferencial y armónicas diferenciales, y el mismo instrumento maneja las comprobaciones de frenado proporcional y frenado armónico que siguen a la puesta en servicio de un transformador.

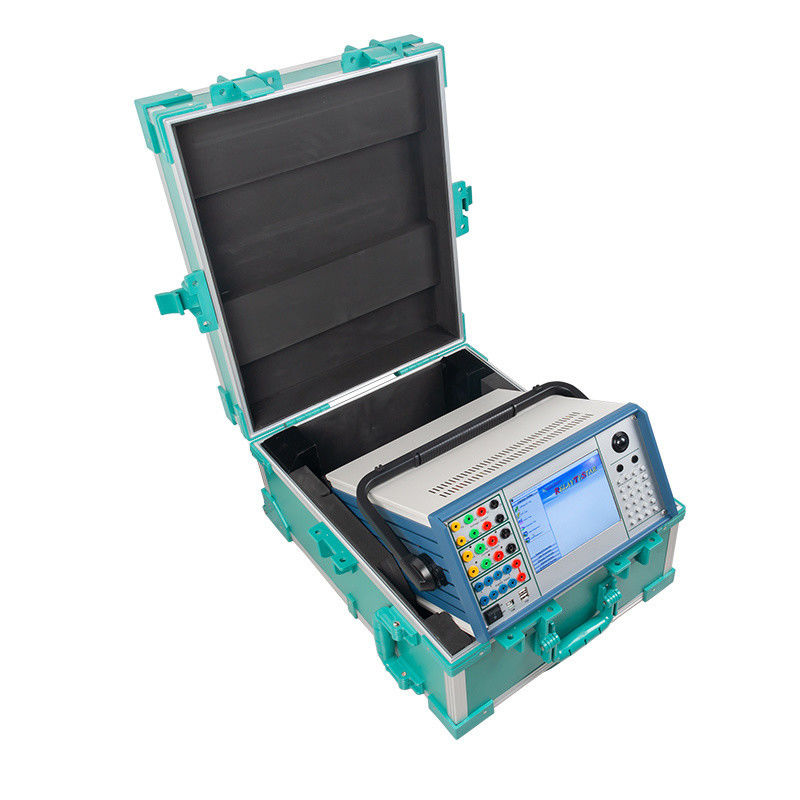

Vista del producto
Xzh Xhjb666 Microcomputer 6 Phase Relay Protection Tester Secondary Injection Test Kit
Xzh Xhjb666 Microcomputer 6 Phase Relay Protection Tester Secondary Injection Test Kit
A quién va dirigido este conjunto

Esta configuración está dirigida al equipo que pone en servicio y vuelve a verificar la protección diferencial de transformadores.

Ingenieros de puesta en servicio de transformadores que demuestran la captación diferencial, el frenado proporcional y el frenado de segunda armónica en transformadores principales.
Departamentos de protección que vuelven a probar esquemas diferenciales después de una revisión del cambiador de tomas o un reemplazo de CT.
Equipos de subestación que se ocupan de esquemas diferenciales de barras colectoras y generadores donde las seis corrientes deben inyectarse simultáneamente.
Las pruebas diferenciales requieren el cableado correcto para cada tipo de protección; se debe seguir el apéndice de cableado del manual antes de comenzar una prueba.
Características clave
Seis canales de corriente disponibles al mismo tiempo, que es la condición para las pruebas de protección diferencial trifásica.
Módulos de protección diferencial y armónicas diferenciales integrados en el software, junto con pruebas de CA y superposición de armónicas.
Orden armónico ajustable de 1 a 20, con frecuencia fundamental configurable de 20 Hz a 1000 Hz.
Precisión de corriente clase 0.2 en modo CA y clase 0.5 en modo CC, por lo que las pequeñas corrientes diferenciales se pueden configurar con precisión.
Las series de estados I y II permiten hasta nueve estados por prueba, lo que cubre secuencias de frenado y disparo/reenganche multietapa.
Corriente de fase hasta 30 A, o 180 A con seis fases en paralelo, para comprobaciones de relación de CT y carga.
Los parámetros de prueba, los informes y los registros de fallas se guardan en la computadora de control y se pueden recuperar o reimprimir.
Especificaciones técnicas
Configuración del canalEstándar
Canales de corriente6, seis fases estándar
Canales de voltaje6, seis fases estándar
Rango de salida de corriente CA30 A por fase, o 180 A con seis fases en paralelo
Rango de salida de corriente CC10 A CC por fase
Rango de salida de voltaje CA120 V CA por fase
Rango de salida de voltaje CC160 V CC por fase
Entradas / salidas binarias8 entradas de conmutación, 4 pares de salidas de conmutación
Medición de tiempo0.1 ms – 9999 s, precisión mejor que 0.1 ms
ParámetroCalificación
Corriente CA, salida de 6 fases0 – 30 A por fase (rms), precisión clase 0.2
Corriente CA, salida de 3 fases0 – 60 A por fase (rms)
Corriente CA, 6 fases en paralelo0 – 180 A (rms)
Corriente de fase continua admisible10 A (rms)
Potencia máxima de corriente de fase300 VA
Potencia máxima de 6 fases en paralelo1000 VA, duración máxima de 10 s
Corriente CC0 – ±10 A por fase, precisión clase 0.5, voltaje de carga máximo 20 V
Voltaje CAFase 0 – 120 V, línea 0 – 240 V, precisión clase 0.2
Potencia de voltaje CA80 VA fase / 100 VA línea
Voltaje CCFase 0 – ±160 V, línea 0 – ±320 V, precisión clase 0.5
Potencia de voltaje CC70 VA fase / 140 VA línea
Rango de frecuencia fundamental20 – 1000 Hz
Orden armónico1 – 20
Entrada de conmutación, contacto seco1 – 20 mA, 24 V
Entrada de conmutación, contacto de potencial0: 0 – +6 V; 1: +11 V – +250 V
Capacidad de salida de conmutaciónCC 220 V / 0.2 A; CA 220 V / 0.5 A
Módulos de software
Pruebas CA y CC para relés de corriente, voltaje y tiempo.
Series de estados I y II, con hasta nueve estados definidos por prueba.
Superposición de armónicas y pruebas de alta y baja frecuencia.
Dirección de potencia e impedancia, más prueba de sincronización.
Prueba de grupo completo I y II para esquemas de protección completos.
Protección de distancia y secuencia cero, con característica de impedancia.
Pruebas de protección diferencial y armónicas diferenciales.
Prueba completa de protección de línea de microcomputadora de 6–35 kV.
Revisión de fallas para reproducir condiciones de falla registradas.
Antes de operar
No apague la alimentación mientras una salida esté activa; el error de salida resultante puede disparar la protección bajo prueba.
Las entradas binarias aceptan contactos secos y contactos vivos hasta CC 250 V; con un contacto vivo, conecte el polo positivo al terminal común +KM.
No bloquee ni cierre las aberturas de ventilación. Coloque la unidad en posición vertical o abra las patas de soporte para que quede ligeramente inclinada.
Nunca aplique alimentación CA o CC externa a los enchufes de salida de voltaje y corriente.
En sitios de alta interferencia o alta seguridad, conecte a tierra el cable de alimentación de tres hilos de manera confiable o use el terminal de tierra en la carcasa.
Si los datos de la interfaz o los valores introducidos parecen incorrectos, elimine la carpeta 'para' en el directorio del programa y reinicie; todas las pantallas volverán a los valores predeterminados.
Preguntas frecuentes
P1.¿Por qué las pruebas diferenciales necesitan seis canales de corriente?
Un esquema diferencial de transformador trifásico compara las corrientes de dos lados en las tres fases. La inyección de seis corrientes a la vez reproduce esa condición en lugar de probar un lado a la vez.
P2.¿Se puede verificar el frenado armónico?
Sí. Se proporcionan tanto el módulo de superposición de armónicas como el módulo de armónicas diferenciales, con el orden armónico seleccionable de 1 a 20.
P3.¿Qué precisión está disponible a baja corriente?
La salida de corriente CA es de clase 0.2 en el rango de 0–30 A por fase, y el amplificador lineal mantiene la forma de onda limpia en el extremo inferior donde se establece la captación diferencial.
P4.¿Cómo se estructuran las pruebas de frenado multietapa?
Las series de estados I y II permiten hasta nueve estados por prueba, por lo que las condiciones de frenado, captación y disparo se pueden secuenciar en una sola ejecución.
P5.¿Se conservan los parámetros de prueba para el próximo transformador?
Los parámetros se pueden guardar en un archivo y reabrir, y el botón de retorno de datos restaura los valores previos a la prueba, lo que facilita las pruebas repetidas en unidades hermanas.
Verificación de configuración
Envíenos la clasificación del transformador y el esquema diferencial que prueba, y confirmaremos la disposición de los canales de corriente y los módulos para la verificación del frenado.
