Descripción del producto

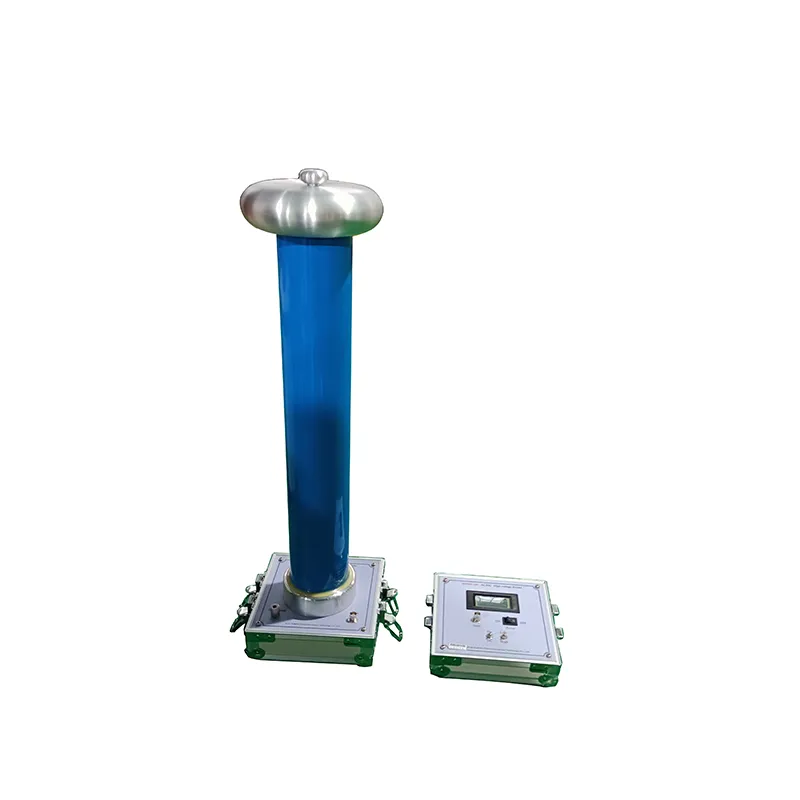

El divisor de alto voltaje de la serie XHDB es un dispositivo de medición de alto voltaje de presión parcial blindado para ecualización de volumen RC.medición de alta tensión de la frecuencia de potenciaEs la primera opción para reemplazar el voltímetro electrostático de alto voltaje. Es fácil de operar, muestra intuitiva, alta precisión, tamaño pequeño y peso ligero.
Es adecuado para la planta de energía, subestación, planta de fabricación de equipos eléctricos de alto voltaje y laboratorio de alto voltaje y otros departamentos como el equipo ideal para la medición de alto voltaje.
Se adopta una tecnología de blindaje especial para reducir la influencia del alto voltaje en el valor de indicación, logrando así una alta estabilidad y alta linealidad.El material de relleno importado hace que la estructura sea más pequeña, el peso es más ligero, la fiabilidad es mayor y la cantidad de descarga parcial interna se reduce al mínimo, lo que ofrece una gran comodidad para la inspección de los sitios de construcción en el sitio.

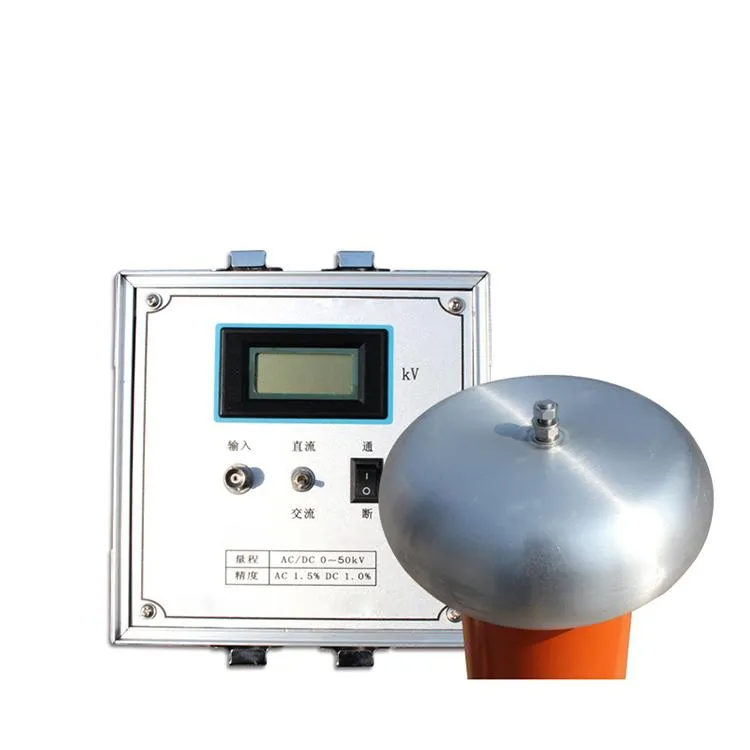

El divisor de voltaje está conectado al terminal de medición de alto voltaje a través de la línea del instrumento, que puede realizar una lectura clara a larga distancia, y es seguro y conveniente de usar.Los divisores de voltaje tienen una alta impedancia de entrada y una buena linealidad.
Parámetros del producto
|
Nivel de tensión
|
AC: 150 kv DC: 150 kv
|
|
Método de medición de CA: medición de RMS real
|
Método de medición de CA: medición de RMS real
|
|
Método de medición de CA: medición de RMS real
|
Método de medición de CA: medición de RMS real
|
|
Medio aislante
|
material dieléctrico seco
|
|
Temperatura
|
-25 a 40 oC
|
|
Humedad
|
< 85%
|
|
Relación de presión parcial
|
1000:1
|
|
Peso
|
13 kg de peso
|
|
El volumen
|
El valor de las emisiones de CO2
|
Principales características del rendimiento
Alta impedancia de entrada y buena linealidad;
Se adopta una tecnología de blindaje especial para reducir la influencia de la alta presión en el valor de indicación, logrando así una alta estabilidad y una alta linealidad;
Material de llenado importado, estructura pequeña, peso ligero, mayor fiabilidad, descarga parcial interna reducida al mínimo;
Conectado al terminal de medición de alto voltaje a través de la línea del instrumento, puede realizar lecturas claras a larga distancia, y es seguro y conveniente de usar.
Nivel de tensión: 50kV, 100kV, 150kV, 200kV, 300kV, 400kv, 500kv
Precisión: CA: 0,5% CC: 0,5%
Modo de ajuste de la relación de división de voltaje: capacidad de resistencia y presión parcial, utilizando tecnología de medición y verificación en múltiples puntos de software para garantizar la coherencia con la norma;
Condiciones ambientales: Temperatura: -25 a 40 ° C Humedad: < 85%
Relación de presión parcial: 1000:1
El tamaño de la apariencia: 170 × 170 × 720 mm ((100KV)
|
Modelo
|
Rango de ensayo KV
|
Impedancia/MΩ
|
Tamaño / mm
|
Peso en kg
|
|
El divisor
|
Cuadro
|
|
El XHDB-50
|
Las condiciones de los vehículos de la categoría M2
|
540
|
F84×500
|
170 × 170 × 550
|
4.5
|
|
Se trata de un sistema de control de velocidad.
|
AC-100 y DC-100
|
1000
|
F84×650
|
170×170×720
|
7
|
|
Se trata de un XHDB-150.
|
Las condiciones de las condiciones de ensayo se determinarán en función de las siguientes características:
|
1800
|
F84×900
|
220 × 220 × 1050
|
13
|
|
Se trata de un XHDB-200.
|
Las condiciones de los sistemas de control de velocidad:
|
2200
|
F84×1400
|
220 × 220 × 1450
|
16
|
|
El XHDB-300
|
Acceso a las instalaciones
|
3000
|
F84×1750
|
260×260×1850
|
19
|
Fotografías detalladas
