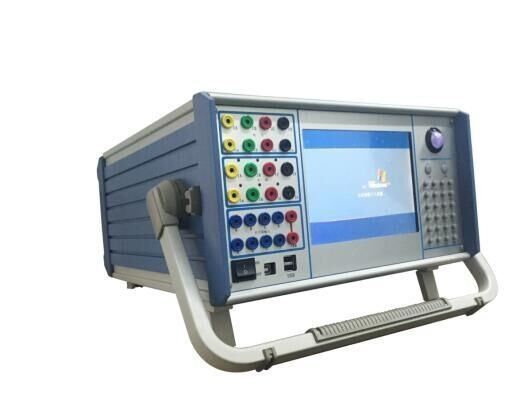

XHJB666 Probador de Relés de Protección Trifásicos Digitales 428mm*350mm*230mm Características
Introducción del Producto
El calibrador de protección de relés por microcomputadora XHJB666 es un nuevo tipo de probador de protección de relés por microcomputadora miniaturizado, completamente realizado mediante tecnología microelectrónica avanzada moderna.
Características Principales
1.Salida de hasta 6 fases de voltaje y 6 fases de corriente, que se pueden combinar para realizar el tipo convencional de 4 fases de voltaje y 3 fases de corriente, tipo de 6 fases de voltaje, tipo de 6 fases de corriente y modo de salida de 12 fases.
2. Computadora de control industrial integrada de alto rendimiento y pantalla LCD TFT a color de alta resolución de 8.4 pulgadas.
3. La salida utiliza un amplificador de potencia lineal modular de alta fidelidad y alta fiabilidad en lugar de un amplificador de potencia de tipo conmutado para un rendimiento superior.
4. La parte de salida está controlada por DSP, la velocidad de operación es rápida, la capacidad de procesamiento de señales digitales en tiempo real es fuerte, el ancho de banda de frecuencia de transmisión está controlado y la conversión D/A de alta resolución está controlada.5. Puede completar una variedad de trabajos de verificación complejos a gran escala con un alto grado de automatización. Puede probar y escanear fácilmente varias configuraciones de protección, realizar la reproducción de fallas, almacenar datos de prueba en tiempo real, mostrar gráficos vectoriales e imprimir informes en línea.6. Tiene una salida de alimentación de CC ajustable dedicada de 110V y 220V para inspección in situ.
7. El probador de nueva generación TP-60A está equipado con 10 vías de apertura y 8 vías de apertura para facilitar la prueba de autoinyección. El contacto de entrada es un contacto vacío y es compatible con contactos de potencial de 0~250V, que se pueden reconocer de forma inteligente y automática.
8. Proporciona varios módulos de software de prueba automática y prueba de disparo síncrono GPS (opcional).
9. Puede realizar una variedad de tareas de calibración complejas y puede probar y escanear fácilmente varias configuraciones de protección para la reproducción de fallas. Puede almacenar datos de prueba en tiempo real, mostrar gráficos vectoriales, imprimir informes, etc.
10. El diseño de la estructura de disipación de calor es razonable, las medidas de protección de hardware son confiables y perfectas, y se proporciona la función de arranque suave de la alimentación, el autodiagnóstico de software de la falla y la función de enclavamiento de salida.
| Salida de corriente alterna |
| Salida de corriente de fase (valor eficaz) |
0~40A, |
| Precisión de salida |
0.2 grados |
| Salida de corriente paralela de 3 fases (valor eficaz) |
0~120A |
| Corriente de fase a largo plazo |
10A |
| Potencia máxima de salida de corriente de fase |
450VA |
| Potencia máxima de salida de 3 corrientes paralelas |
900VA |
| Tiempo máximo de trabajo permitido de 3 corrientes paralelas |
10S |
| Rango de frecuencia (fundamental) |
20~1000Hz |
| Tiempo armónico |
2~20 |
| Salida de corriente continua |
| Salida de corriente |
0~±10A / fase, 0~±30A / 3 paralelo |
| Precisión de salida |
0.5 grados |
| Salida de voltaje CA |
|
| Salida de voltaje de fase (valor eficaz) |
0~120V |
| Precisión de salida |
0.2 grados |
| Salida de voltaje de línea (valor eficaz) |
0~240V |
| Potencia de salida de fase / línea de fase |
80VA / 100VA |
| Rango de frecuencia (fundamental) |
20~1000Hz |
| Tiempo armónico |
1~20 |
| Salida de voltaje CC |
| Rango de salida de voltaje de fase |
0~±160V |
| Precisión de salida |
0.5 grados |
| Rango de salida de voltaje de línea |
0~±320V |
| Potencia de salida de fase / línea de fase |
70VA / 140VA |
| 10 entradas digitales y 8 salidas digitales |
| Rango de medición de tiempo |
0.1ms ~ 9999s |
| Precisión de la medición |
<0.1ms |
| Volumen y peso |
400×360×160mm³ ,15kg |
