Descripción del producto

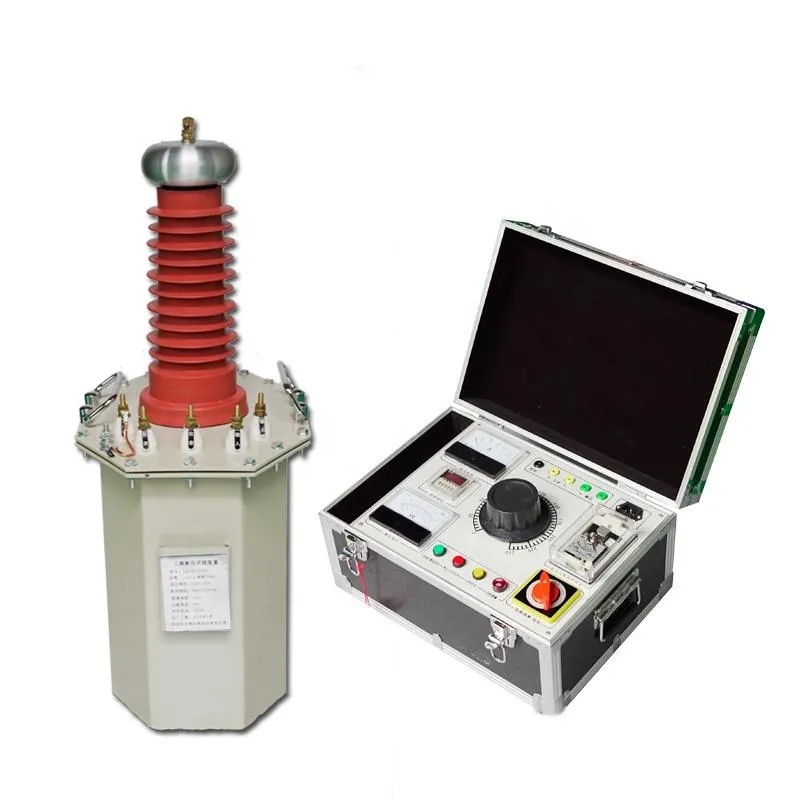

El transformador de ensayo sumergido en aceite (en lo sucesivo denominado transformador de ensayo), también conocido como refuerzo, es un equipo de ensayo básico para centrales eléctricas, sistemas de suministro y distribución de energía,instituciones de investigación científica y otros usuariosSe utiliza para realizar ensayos de resistencia al aislamiento de diversos productos eléctricos, equipos eléctricos, materiales aislantes, etc. a voltajes especificados, para evaluar el nivel de aislamiento de los productos,encontrar defectos de aislamiento de los productos ensayados, y medir la capacidad de resistir la sobre tensión.
Los transformadores de ensayo de corriente alterna y los transformadores de ensayo de alta tensión ligeros de doble uso AC/DC están hechos de chapas de acero de silicio laminadas en frío de alta calidad.Las bobinas son concéntricas en forma de pagoda de múltiples capas cilíndricas, con bobinas de bajo voltaje en el interior y bobinas de alto voltaje en el exterior; la cáscara exterior es portátil, con las ventajas de tamaño pequeño, peso ligero, apariencia hermosa y movimiento fácil.
Fotografías detalladas
Parámetros del producto
Se utilizará la fuente de alimentación de frecuencia industrial de 220 V (380 V para 10 KVA y superiores) para conectarse a la caja de control (conjunto) (es un equipo de apoyo para el transformador de ensayo,Para obtener información detallada, consulte el manual de instrucciones de la caja de control (conjunto), y ajustar el voltaje de 0-220V/380V a través del regulador de auto-voltaje para ingresarlo en el devanado primario del transformador de prueba.el enrollamiento secundario (de alto voltaje) obtiene el mismo múltiplo de la amplitud de voltaje según la relación entre el número de vueltas y el enrollamiento primario - alta tensión de frecuencia industrialEsta alta tensión de frecuencia industrial puede ser rectificada por una pila de silicio de alta tensión y filtrada por condensadores para obtener alta tensión de CC.donde la amplitud es la raíz cuadrada de 2 veces el valor efectivo de la alta tensión de frecuencia industrial.
Esta serie de productos se divide en tres categorías: tipo CA, tipo de doble uso CA/CC, y la conexión con grifo de 200 V puede conectarse a un transformador de prueba excitado en serie.
Especificaciones principales:
Capacidad nominal estándar: 1kVA-1000kVA
Voltado de entrada del transformador: 0.2, 0.4, 3, 6, 10 kV; voltaje de salida CA: 1kV-1000 kV
La tensión de entrada de la caja de control: AC 220/380V; tensión de salida: AC 0-250/400V
Pérdida sin carga: ≤15% Pérdida de carga ≤15% Pérdida total ≤10%
Modo de visualización: digital o tipo de puntero 0,5/1,0/1,5/2,5 nivel
Rango de tiempo: 0-9999s
Protección contra la sobrecorriente: ajustable continuamente, ajuste manual (también puede hacerse según los requisitos especiales del usuario)
Principales características:
☆La serie XHY está sumergida en aceite, la serie XHG es de tipo seco, la serie XHQ es de tipo inflable.
☆Tiene las funciones de sobrecorriente, arranque cero, etc., que pueden mostrar valores como voltaje y corriente.
☆Equipado con relé de sobrecorriente, ajuste eléctrico/manual del voltaje de salida (según los requisitos)
