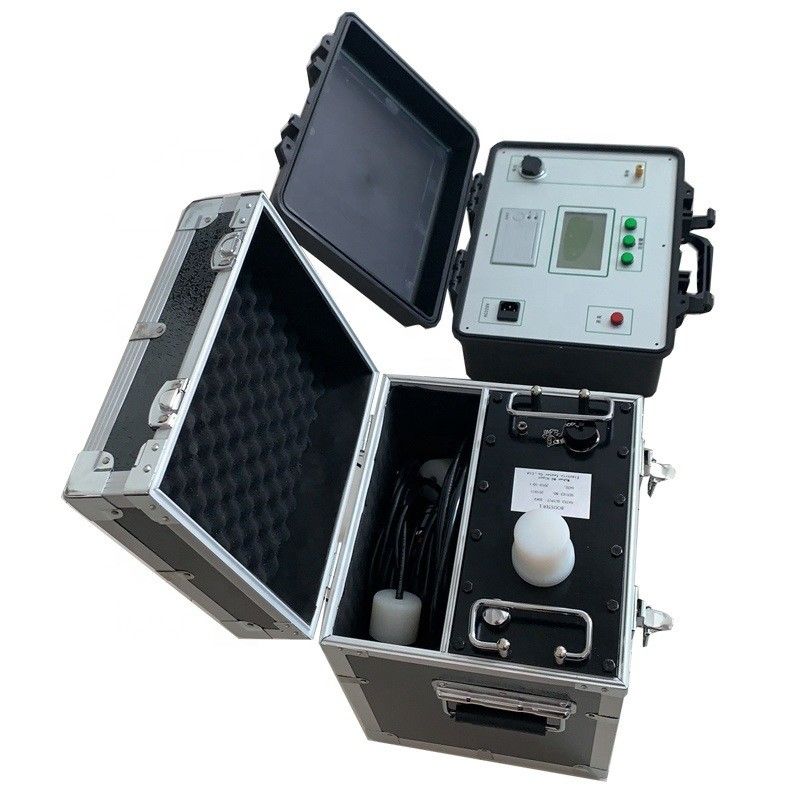

Tester de resistencia VLF para la función de protección del cable contra la sobrecorriente

Principio del ensayo de voltaje de aislamiento de muy baja frecuencia

El ensayo de tensión de aislamiento de ultrabaja frecuencia es de hecho una alternativa al ensayo de tensión de resistencia de frecuencia industrial.cables y otros productos de ensayo para la frecuencia industrial soportan el ensayo de voltaje, porque su capa de aislamiento presenta una gran capacidad eléctrica, por lo que necesitan un transformador de prueba de gran capacidad o transformador resonante.y muy inconveniente de usarPara resolver esta contradicción, el sector eléctrico ha adoptado una frecuencia de ensayo reducida, reduciendo así la capacidad de la fuente de alimentación de ensayo.De la prueba teórica y práctica de muchos años en el país y en el extranjero, con prueba de tensión de resistencia de frecuencia ultrabaja de 0,1 Hz en lugar de prueba de tensión de resistencia de frecuencia, no sólo puede tener la misma equivalencia, y el volumen del equipo se reduce en gran medida,el peso se reduce mucho, teóricamente la capacidad de aproximadamente una quinta parte de la frecuencia, y la operación simple, en comparación con la frecuencia de prueba superioridad más.Esta es la razón por la que este método se utiliza comúnmente en los países desarrollados.
Este producto combina la tecnología avanzada de la conversión de frecuencia digital moderna y adopta el control de microcomputadora, que hace que el impulso, el encogimiento, la medición y la protección sean completamente automáticos.Porque es totalmente electrónico.La gran pantalla LCD es clara e intuitiva, y puede mostrar la forma de onda de salida e imprimir informes de prueba.
Este producto tiene las siguientes características:
1, tensión nominal igual o inferior a 50 kV de muy baja frecuencia utilizando una sola estructura (un amplificador); más de 50 kV de muy baja frecuencia utilizando una estructura en serie (dos amplificadores en serie),de modo que el peso total se reduce en gran medida, la capacidad de carga se mejora, y los dos potenciadores se pueden utilizar por separado para el nivel de baja tensión de frecuencia ultrabaja.
2Los datos de corriente, voltaje y forma de onda se obtienen directamente del muestreo lateral de alto voltaje, por lo que los datos son precisos.
3"Con la función de protección contra sobre tensión, cuando la salida exceda el valor límite de tensión establecido, el instrumento se detendrá y protegerá, el tiempo de acción es inferior a 20 ms.
4"Con función de protección contra la sobrecorriente: diseñada para una doble protección de alta y baja tensión, el lado de alta tensión puede detenerse con precisión según el valor establecido;el lado de baja tensión se detendrá cuando la corriente supere la corriente nominal, el tiempo de acción es inferior a 20 ms.
5"La resistencia de protección de salida de alta tensión está diseñada en el cuerpo de refuerzo, por lo que no es necesario conectar otra resistencia de protección en el exterior.
6"Debido al uso de circuito de control de retroalimentación negativa de circuito cerrado de alto y bajo voltaje, la salida no tiene efecto de aumento capacitivo.
