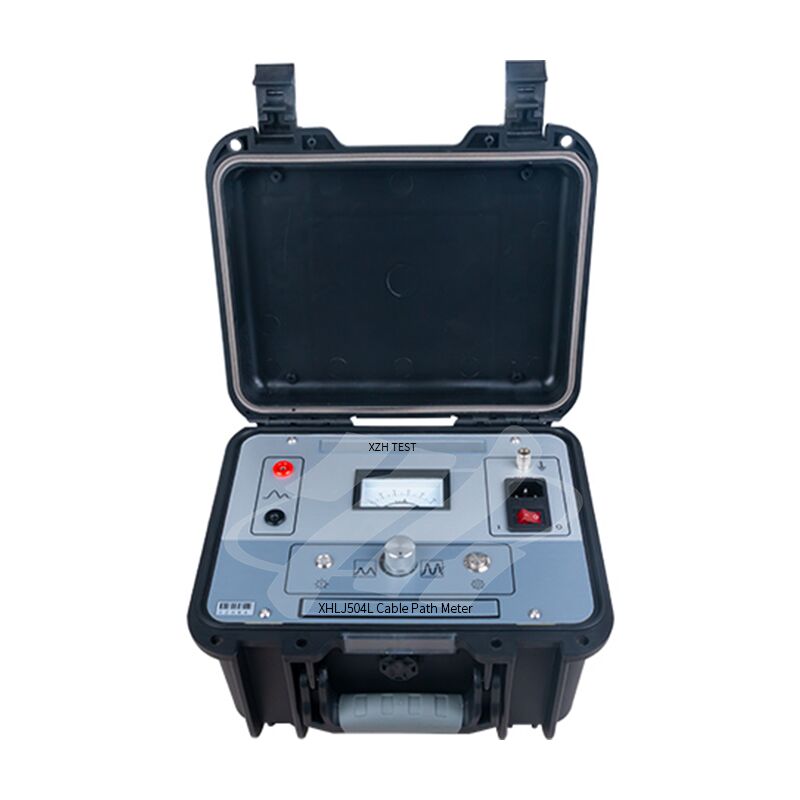

El XHLJ504Trazador de rutas de cable (localizador de tuberías de cable)está compuesto por un generador de señales de alta potencia (transmisor) y un receptor necesarios para detectar las trayectorias de cables enterrados.
El principio básico del medidor de trayectoria del cable es utilizar un generador de señal de trayectoria (es decir, el host que transmite la señal del medidor de trayectoria) para introducir una señal de pulso de trayectoria en el cable sometido a ensayo,generando así ondas electromagnéticasDespués del procesamiento, la salida se envía al auricular y al puntero.
Este rastreador de rutas de cable juzga el camino y la profundidad enterrados del cable de acuerdo con los picos de sonido, los valles de sonido y el grado de desviación del puntero del auricular.
Con una capacidad de producción superior a 300 kW
El receptor de la ruta del cable se utiliza en conexión con sondas y auriculares, etc., y puede usarse como un puntero de falla del cable.
Principales componentes
Este localizador de tuberías de cable está compuesto principalmente por un transmisor y un receptor, las dos partes se muestran a continuación.
Parámetros técnicos
Transmisor
| Señales de salida |
con frecuencia intermitente de 15 kHz |
| Potencia de salida |
100 W |
| Corriente de salida |
0 ¢2A |
| Potencia de trabajo |
"Técnicas de ensayo" para la obtención de datos de "tecnología de la información" o "tecnología de la información". |
Receptor
| Magnificación |
500, 000 veces |
| Precisión de detección |
±0,2 m |
| Impedancia de salida |
350Ω |
| Fuente de alimentación de trabajo |
dos baterías estándar de 9 V |
| Corriente en reposo |
de una potencia de 10 mA o menos |
Características del producto
1Utilizando el principio de inducción electromagnética tradicional, fuerte capacidad anti-interferencia.
2Con funciones de protección contra sobrecorriente y cortocircuito, es seguro y fiable.
3. Alta potencia de salida, no limitado por la longitud del cable, circuito abierto también puede encontrar un camino.
4La salida es ajustable sin pasos, adecuada para varios sitios de ensayo, con una gran adaptabilidad.
5Super fuerte aumento, la profundidad de detección es mayor de 10 metros.
6Diseño de consumo de energía ultra bajo, la corriente de quiescencia es inferior a 10 mA.
7El diseño del medidor analógico, la intensidad de la señal y la tendencia son claros a simple vista.
8El nivel cero se puede ajustar arbitrariamente, que es adecuado para todo tipo de escenas fuertes y débiles.
En el lugarPrueba de la trayectoria del cable...Diagrama de indicación
Diagrama general de la ruta de detección del cable de conexión
Diagrama de cableado para la detección de rutas de cables de gran longitud o de rotura
Diagrama de cableado especial para la detección de rutas
Prueba de la profundidad del cable enterrado
Cuando se juzga la profundidad enterrada del cable, se puede colocar la sonda en un ángulo de 45 grados con el suelo en la posición del cable que se ha medido,"Moverse hacia afuera" perpendicular al caminoEncuentra el punto de sonido más pequeño en el centro de la sonda, entonces la distancia que la sonda se mueve es la profundidad enterrada del cable.Por favor, consulte el diagrama esquemático de colocación de la sonda en la siguiente figura..
Diagrama esquemático de colocación de la sonda
