Localizador de cables y tuberías subterráneos | XHGX507C1

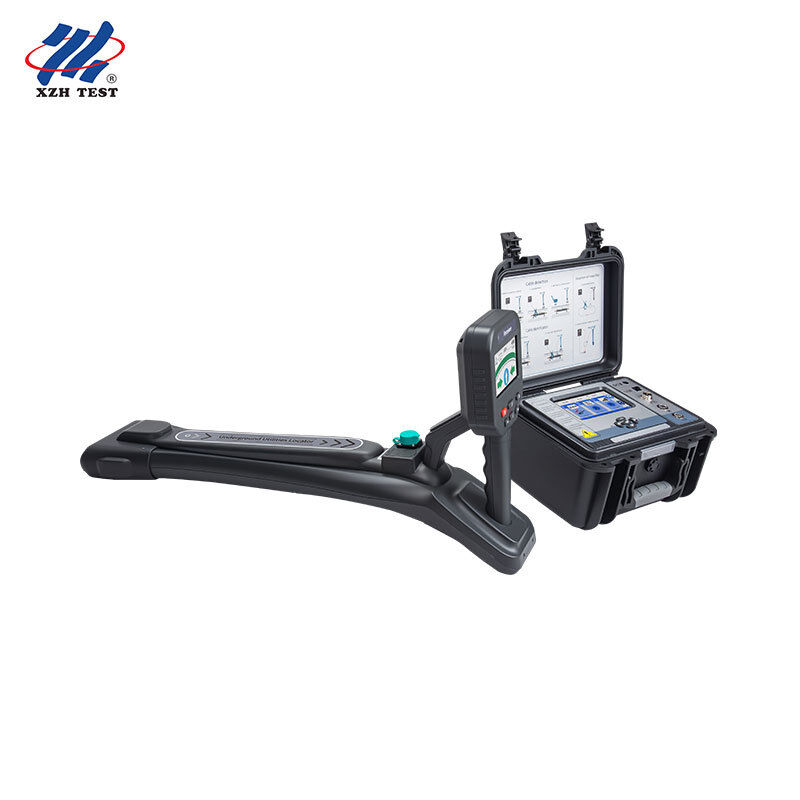

El XHGX507C1 es un sistema completo de detección de servicios públicos para trabajos de inspección en obras municipales y de construcción: puede rastrear cables eléctricos enterrados, cables de comunicación, tuberías metálicas, tuberías de gas y conductos, mostrando su trazado y proporcionando orientación direccional, midiendo en tiempo real la profundidad y la corriente enterradas (0-20 metros), e identificando cables individuales entre más de 20 cables en un conducto compartido — por lo tanto, los trabajadores pueden saber exactamente qué hay debajo antes de excavar.
Golpear servicios públicos desconocidos durante la excavación es uno de los accidentes más costosos y peligrosos en la construcción. El XHGX507C1 es un procedimiento completo de inspección previa a la excavación recomendado para garantizar la seguridad de los servicios públicos: escaneo pasivo sin necesidad de transmisor para encontrar líneas eléctricas, escaneo de área de modo inductivo para mostrar tuberías metálicas expuestas y rastrear y verificar la profundidad de cada trazado marcado antes de la excavación. Su guía direccional en la superficie hace que incluso los trabajadores sin experiencia en posicionamiento puedan rastrear con precisión.
Aplicaciones y público objetivo:Diseñado específicamente para operadores de redes de agua, gas y calefacción municipal, trabajadores de campo de telecomunicaciones, contratistas de mapeo de servicios públicos y equipos de ingeniería civil para localizar y mapear servicios públicos subterráneos antes de excavar, renovar o realizar trabajos de excavación no destructiva, para evitar dañar cables y tuberías.
Especificaciones principales
| Rango |
Especificación |
| Modelo |
XHGX507C1 |
| Función |
Rastreo de trazado de cables/tuberías (con visualización direccional), medición de profundidad y corriente en tiempo real, identificación de cables, detección de fallas de puesta a tierra tipo A (opcional) |
| Rango de detección |
Conexión directa: 0-20 kilómetros; Método de acoplamiento: 0-10 kilómetros; Método inductivo: Adecuado para cables enterrados a una profundidad de 2 metros. |
| Medición de profundidad |
Visualización en tiempo real de 0-20 metros; Precisión de localización del eje central ±5% (profundidad de enterramiento 0-3 metros), -10% (profundidad de enterramiento 3-20 metros) |
| Potencia de salida del transmisor |
Potencia máxima de 15W, 9 niveles ajustables, coincidencia automática de impedancia en tiempo real |
| Voltaje de salida del transmisor |
Voltaje máximo de 300V (salida directa) |
| Frecuencia de salida |
11 frecuencias activas principales: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; Frecuencias pasivas adicionales del receptor 50Hz/60Hz/250Hz |
| Modo de salida |
Conexión directa/Abrazadera de acoplamiento/Inductivo — Reconocimiento automático de accesorios conectados |
| Identificación de cables |
Hasta 20 cables precalibrados (L1-L20), equipados con abrazaderas flexibles; Estándares de cumplimiento: Corriente ≥0.3mA, y dentro del rango del 75%-135% del valor de calibración, coincidencia de dirección de corriente |
| Localización de fallas (opcional) |
Utiliza el método de pulso de voltaje tipo A de 640Hz-3.20kHz para detectar fallas de aislamiento, fallas de puesta a tierra de cables de bajo voltaje y fallas de protección de cables de alto voltaje |
| Pantalla/Batería del receptor |
Pantalla de cristal líquido táctil capacitiva de 4.3 pulgadas, visible a la luz del sol; Batería de iones de litio recargable de 8.4V 5200mAh |
| Pantalla/Batería del transmisor |
Pantalla de visualización táctil de cristal líquido capacitiva de 5 pulgadas; Batería de iones de litio recargable de 11.1V |
| Accesorios |
Abrazadera de acoplamiento del transmisor Φ125mm; Abrazadera de identificación flexible Φ200mm (se pueden personalizar diámetros más grandes) |
| Carga |
Carga completa del transmisor (estado de apagado) requiere aproximadamente 5-6 horas; Carga completa del receptor requiere aproximadamente 3-4 horas; Puede realizar 300-500 ciclos de carga. |
| Entorno de trabajo |
Temperatura de trabajo: -10°C a +40°C, humedad relativa inferior al 80%; Temperatura de almacenamiento: -10°C a +50°C, humedad relativa ≤95% (sin condensación) |
| Seguridad/Compatibilidad electromagnética |
IEC61010-1 (CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, Grado de contaminación 2 |
Características principales
Un solo instrumento puede rastrear todos los servicios metálicos:Rastreo de cables eléctricos (con o sin corriente), cables de comunicación, tuberías de agua metálicas y tuberías de gas, conductos de cables y otras estructuras metálicas continuas — reemplazando rastreadores de cables individuales y localizadores de tuberías en carritos.
Detección pasiva sin transmisor:Los modos de frecuencia de trabajo (50Hz/60Hz/250Hz) y frecuencia de radio pasiva pueden detectar rápidamente cables electrificados y tuberías de radiación en la etapa inicial de inspección en el sitio.
Exploración de área de modo inductivo:Cuando no hay extremos de tubería o puntos de acceso expuestos, el transmisor emite señales desde el suelo, y dos operadores escanean el área simultáneamente para mapear la distribución de tuberías desconocidas, y luego realizan trabajos de excavación.
Guía direccional en la superficie:La pantalla de 4.3 pulgadas muestra el conducto simulado y la punta de flecha direccional que indica con precisión la dirección de la tubería — solo se requiere un operador con una formación mínima para realizar un rastreo preciso el primer día.
Verificación de profundidad antes de la excavación:Visualización en tiempo real de 0-20 metros de profundidad, precisión del eje central de ±5% / -10%, además se utilizan métodos manuales de pendiente de 45° y ancho de banda del 80% para verificar las profundidades clave.
14 frecuencias seleccionables:11 frecuencias efectivas (de 640Hz a 197kHz) más bandas de frecuencia pasiva de 50Hz/60Hz/250Hz, lo que permite al operador separar el servicio público objetivo de las líneas adyacentes según las condiciones del suelo y la tubería.
Transmisor de alta potencia de 15W:La conexión directa puede alcanzar 0-20 kilómetros, el método de acoplamiento puede alcanzar 0-10 kilómetros — suficiente para satisfacer las necesidades de los largos cables de suministro municipales y las líneas de conexión entre estaciones.
Identificación de 20 cables en un conducto compartido:Precalibra hasta 20 cables y confirma la ubicación exacta del cable objetivo a través de marcas verdes y pitidos — esto es particularmente importante para los mazos de cables de comunicación y los conductos de uso múltiple.
Datos de indicación clara y confiables:Cuando la lectura es confiable, el indicador de interferencia se vuelve verde; Cuando la interferencia es grave, el indicador se vuelve rojo, evitando que los trabajadores tomen medidas basadas en datos poco confiables.
Portátil y utilizable en el campo:El receptor pesa aproximadamente 2 kg, el estuche de herramientas integrado puede soportar una presión de aproximadamente 200 kg; La pantalla táctil visible a la luz del sol y la duración de la batería de todo el día permiten que el trabajo de inspección progrese sin problemas.
Inspección del sitio antes de la excavación
| Paso |
Medidas recomendadas |
| 1. Escaneo pasivo |
En los modos de frecuencia de trabajo (50/60/250Hz) y frecuencia de radio, escanee la zona de trabajo en una cuadrícula para detectar cables electrificados sin necesidad de un transmisor. |
| 2. Escaneo inductivo |
Dos operadores mantienen el transmisor y el receptor a una distancia de aproximadamente 20 metros, escaneando el área en paralelo para detectar tuberías metálicas expuestas; Repita la operación en la dirección opuesta. |
| 3. Trazado de líneas marcadas |
Marque en la superficie con pintura cada pico de respuesta; Se deben volver a verificar las líneas de señal de alta ganancia para encontrar servicios públicos adyacentes más débiles. |
| 4. Rastreo y medición de profundidad |
Utilice el receptor para rastrear cada línea marcada y registrar la profundidad (0-20 metros) y la velocidad; Utilice el método de pendiente de 45° o ancho de banda del 80% para verificar la profundidad del borde. |
| 5. Identificación de cables objetivo |
Cuando varios cables comparten un conducto o zanja, se pueden usar abrazaderas flexibles para identificar la ubicación exacta del cable objetivo entre hasta 20 cables calibrados. |
| 6. Verificación cruzada |
Dado que cada método tiene sus limitaciones, antes de la excavación, se deben realizar investigaciones repetidas utilizando diferentes métodos o frecuencias para minimizar el riesgo de pasar por alto servicios públicos. |
Preguntas frecuentes
Pregunta 1: ¿Para qué tipo de usuarios está diseñado este localizador subterráneo?
Está diseñado específicamente para operadores de redes de agua, gas y calefacción municipal, trabajadores de campo de telecomunicaciones, contratistas de mapeo de servicios públicos y equipos de ingeniería civil para inspeccionar servicios públicos subterráneos antes de excavar, renovar o realizar trabajos de excavación no destructiva.
P2: ¿Qué líneas subterráneas puede detectar?
Todas las líneas metálicas: cables eléctricos (con y sin corriente), cables de comunicación, tuberías de agua metálicas, tuberías de gas, tuberías de calefacción y conductos. Las tuberías no metálicas que no contienen ningún elemento metálico o línea de trazado no se pueden detectar y deben utilizarse otros métodos de detección.
Pregunta 3: ¿Qué tan precisa es la lectura de profundidad antes de la excavación?
El rango de medición de profundidad en tiempo real es de 0-20 metros, la precisión del eje central dentro del rango de profundidad de enterramiento de 0-3 metros es de ±5%, y dentro del rango de profundidad de enterramiento de 3-20 metros es de -10%. Para puntos clave, se realiza una verificación independiente utilizando el método de línea de pendiente de 45° y el método de ancho de banda del 80%.
P4: ¿Puede encontrar tuberías sin puntos de acceso expuestos?
Sí. Se puede utilizar el modo inductivo: coloque el transmisor en el suelo sobre la ruta prevista y escanee con el receptor; O utilice la detección de frecuencia de trabajo/radio pasiva. Estos modos están diseñados específicamente para inspeccionar servicios públicos expuestos y desconocidos.
P5: ¿Qué incluye el kit estándar?
El kit incluye receptor, transmisor, línea de señal directa, abrazadera de acoplamiento, abrazadera de identificación flexible, línea de prueba de doble cabezal, dos cargadores, marco tipo A con cable de conexión, varilla de tierra, cable USB y manual de usuario — todas las piezas están empaquetadas en una caja de herramientas resistente a la presión, lista para usar en cualquier momento.
