Laboratorio de pruebas móviles completo Todo lo que necesita, en ruedas
Operadores de las redes eléctricasDiagnóstico y localización rápidos de fallas de cables en territorios de red sin necesidad de regresar a la base
Empresas de servicios de pruebasOfrecer un diagnóstico por cable profesional in situ como servicio con una plataforma móvil totalmente equipada
¢ Grandes instalaciones industrialesFurgoneta de prueba personalizada para el mantenimiento de redes de cable mineras, petroquímicas e infraestructuras
Producto personalizado adaptado a sus requisitos de prueba de cables
Este sistema de diagnóstico y localización de fallos de cables montado en el vehículo está diseñado a medida.vigilancia de descargas parciales, medición de pérdidas dieléctricas, etc.), la selección del vehículo y el diseño interior se adaptan a sus necesidades operativas y presupuesto específicos.Póngase en contacto con nosotros con sus requisitos para una propuesta de configuración a medida.
Resumen del producto

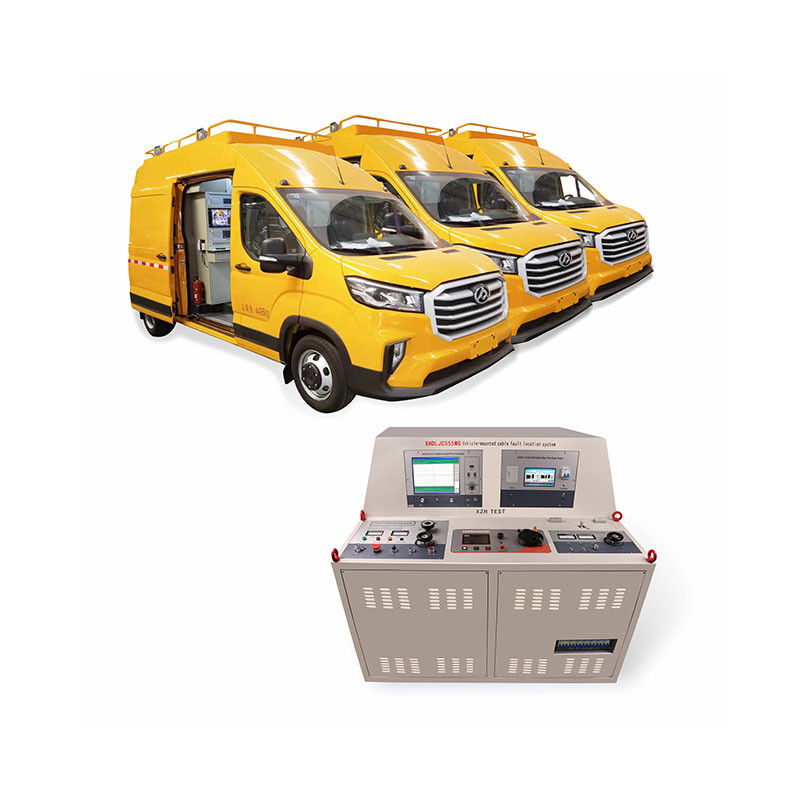

ElXHGG555 V2.0 Sistema de diagnóstico y localización de fallos del cable montado en el vehículoes un laboratorio de pruebas móviles totalmente personalizado y altamente integrado que consolida 12 funciones especializadas de pruebas y diagnóstico de cables en un solo vehículo.A diferencia de los instrumentos portátiles individuales que deben transportarse, configurado y operado por separado, el XHGG555 proporciona una plataforma móvil llave en mano donde todos los sistemas están permanentemente instalados, interconectados y listos para el despliegue inmediato en cualquier ubicación de campo.
Además del sistema de diagnóstico de fallas del cable central, la plataforma XHGG555 se puede personalizar para integrar pruebas de transformadores, pruebas de interruptores,y otros sistemas de diagnóstico de alto voltaje según los requisitos del clienteXZH TEST puede proporcionar un vehículo completo o adaptar el sistema de ensayo para su instalación en el propio vehículo del cliente en función de las dimensiones del espacio interior.
🔍 Vans de prueba móviles y instrumentos portátiles individuales:Los localizadores de fallas individuales de cables, las unidades TDR, los generadores de sobretensiones y los probadores de puentes tienen una función específica, pero deben llevarse, conectarse,y calibrado por separado en cada obra ̇ un proceso que consume mucho tiempo y introduce variabilidad de la configuraciónEl XHGG555 integra las 12 funciones en un sistema precalibrado y instalado de forma permanente con una interfaz de control de pantalla táctil de 15,6 pulgadas.un flujo de trabajo desde la ubicación previa de fallas hasta la señalización precisa y el empuje final de cables, todo completado en el sitio sin desempacar una sola caja de instrumentos.
Composición de la unidad de sistema 12 Funciones integradas
Generador de pulsos de alta tensión de corriente continua:Causas de descarga flashover del punto de falla del cable para el inicio del ensayo
Reflexión de onda de viaje (TDR):Medición aproximada de todos los tipos de fallos en el aislamiento principal del cable
Sincronización acústica magnética:Medición y localización precisas de las fallas del aislamiento principal del cable
Pista de inducción electromagnética:Localiza con precisión rutas de cables desconocidos y profundidades de entierro
Método de puente:Medición aproximada de las fallas de la envolvente exterior y de las fallas de entrada de agua del aislamiento principal
Método de tensión de paso y corriente de sujeción:Ubicación exacta de la falla de la vaina exterior
Consumo de energía constante:Reduce las fallas de resistencia ultra alta a baja resistencia para una ubicación más fácil
Método de codificación + fase:Identificación de varios cables entre los cables agrupados
Espejo del cable de control remoto:Verificación destructiva final ️ garantiza absolutamente la seguridad del operador antes del corte
Frecuencia muy baja (0,1 Hz):Prueba de resistencia al aislamiento a la tensión y prueba de pérdida dieléctrica
Medida de la ley de Ohm:Ensayo de calidad de la resistencia del bucle de cable
Herramientas de campo esenciales:Megohmímetro, instrumentos de medición, herramientas de electricista ¢ todo a bordo
Sistema de control
Muestra
15Panel de color TFT de grado industrial de.6 pulgadas, luz de fondo LED
Resolución
1920 × 1080 Full HD, relación de aspecto de 16:9
Toque
Multi-Touch con anti-brillo
Sistema operativo
Las ventanas
Interfaz
Interfaz gráfica de usuario (GUI) con botón de marcado Jog
Gestión de datos
Base de datos universal + sincronización de datos USB
Topología
Plataforma de software digital altamente integrada
Modularidad
Módulos independientes Añadir / eliminar funciones libremente
Transformador de aislamiento
5 kVA
Sistemas de seguridad
| Característica de seguridad |
Especificación |
| Normas de conformidad |
En el caso de los productos de las categorías IIa y IIIa, el valor de las categorías IIa y IIIb se calculará en función de la cantidad total de productos de las categorías IIa y IIIb. |
| Descarga y puesta a tierra |
Capacidad de 72 kJ; constante de tiempo de descarga < 1 segundo (equivalente a un condensador de 10μF a 120 kV DC) |
| Control del estado del sistema |
Seguimiento e indicación en tiempo real de todos los subsistemas |
| Aterrizaje a prueba de fallas |
Aterrizaje automático inmediato en caso de apagón |
| Interbloqueo de seguridad |
Control de las conexiones de tensión de funcionamiento F-U; control de las conexiones de tierra de funcionamiento F-Ohm |
| Control del panel frontal |
Se indicará el valor de las emisiones de CO2 de los motores de combustión renovables. |
| Monitoreo de contacto con la puerta |
Detección de acceso a la sala de alta tensión con corte automático de seguridad |
| Protección de la entrada de energía |
Protección contra sobrevoltaje, protección contra subvoltaje, dispositivo de corriente residual (RCD) |
Características clave
12 funciones de ensayo totalmente integradas en un solo vehículo
Arquitectura modular: añadir o quitar módulos funcionales libremente; el fallo de un solo módulo no afecta a los demás
15Pantalla táctil industrial Full HD de.6 pulgadas con anti-reflejo y multi-toque para uso en campo en cualquier clima
Interfaz gráfica basada en Windows con control intuitivo del dial de jogging
Seguridad integral: CE, EN 61010, parada de emergencia, vigilancia del contacto con la puerta, puesta a tierra de descarga automática
Plataforma personalizable para la prueba de transformadores integrados, pruebas de interruptores de circuito u otros sistemas de diagnóstico HV
Opciones de vehículos flexibles ️ utilizar nuestro vehículo o instalarlo en su flota de vehículos existente
Historias de éxito

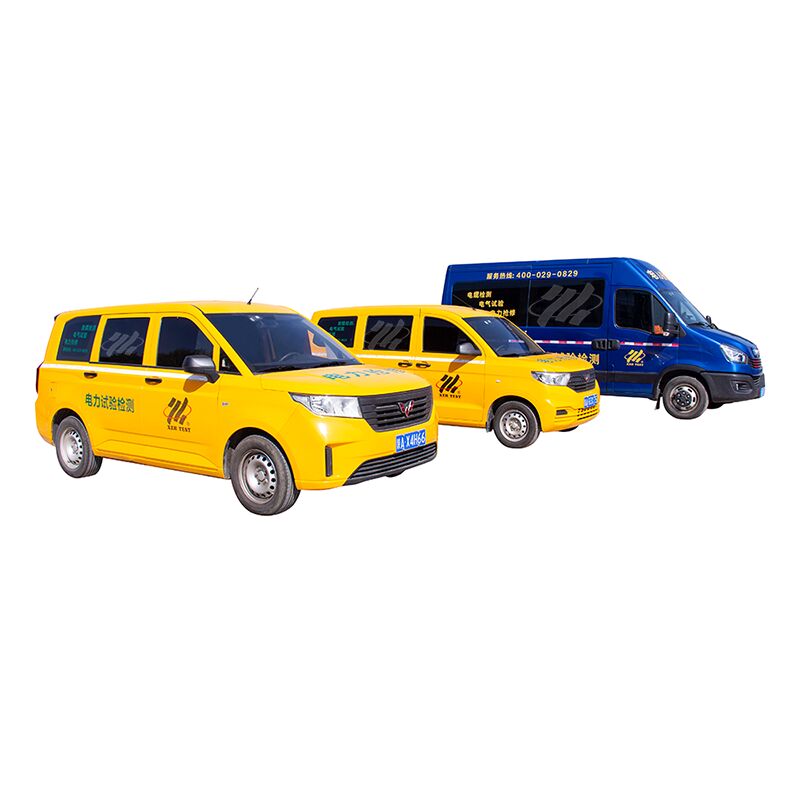

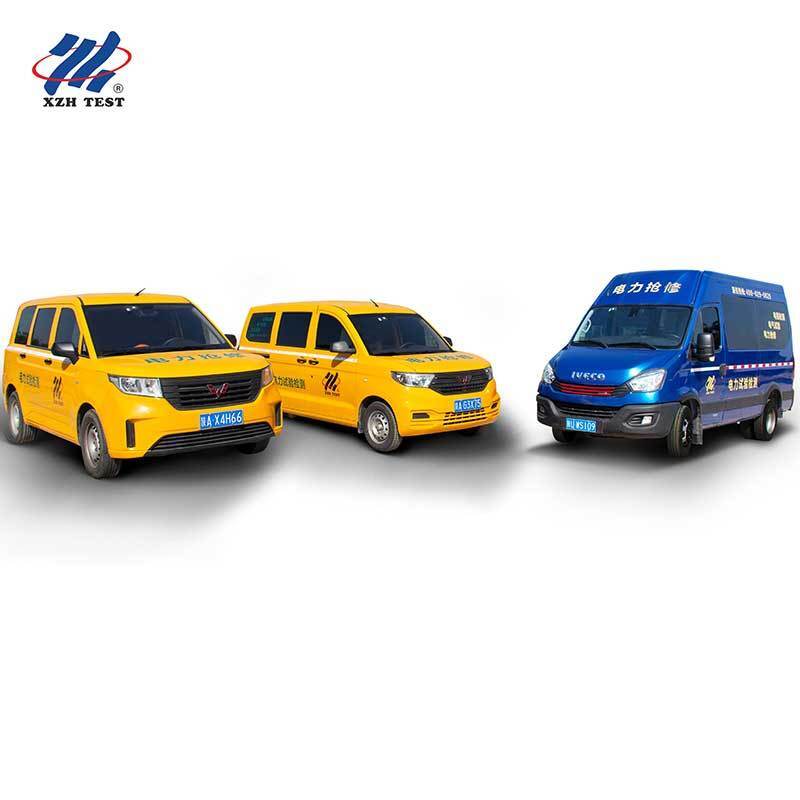

XZH TEST ha desplegado con éxito el sistema XHGG555 montado en vehículos para empresas de energía y proveedores de servicios de prueba.Podemos instalar el sistema de prueba en un vehículo para proporcionarle una camioneta de prueba completa llave en mano, o podemos adaptar el sistema para su integración en su propio vehículo basado en las dimensiones del espacio interior.
El sistema anterior incluye: generador de pulsos de alto voltaje 8/16/32kV, pre-localizador de fallas del cable de prueba ARC, equipo de puente de quemado de alto voltaje, localizador de fallas de la vaina exterior del cable,Equipo de ensayo de pérdida dieléctrica de tensión de resistencia de frecuencia ultrabaja (80 kV), localizador preciso de fallas de cable móvil, probador integral de la trayectoria del cable, altavoz del cable y generador, todos permanentemente instalados e interconectados.
Preguntas frecuentes
P1: ¿Para quién está diseñado el XHGG555 y por qué elegir un sistema montado en el vehículo?
El XHGG555 está diseñado para operadores de redes eléctricas, empresas de servicios de pruebas de cables y grandes instalaciones industriales (minería, petroquímica,infraestructuras) que mantienen redes de cable extensas en amplias zonas geográficasUn sistema montado en un vehículo elimina la carga logística del transporte, desempaque, conexión y calibración de los instrumentos individuales en cada obra.Con las 12 funciones de ensayo instaladas de forma permanente y precalibradas, los equipos llegan al sitio, se conectan al cable y comienzan a probar inmediatamente reduciendo drásticamente el tiempo de diagnóstico por falla y maximizando el rendimiento diario del trabajo.
P2: ¿Se puede personalizar el XHGG555 más allá de las pruebas de fallas del cable?
La plataforma XHGG555 está construida sobre una arquitectura modular que permite la integración de sistemas de prueba adicionales más allá de las funciones de diagnóstico de fallas del cable 12.Pruebas completas del transformador, análisis de interruptores, monitoreo de descargas parciales (mediante onda de oscilación), medición de pérdidas dieléctricas (mediante frecuencia ultrabaja),y otros sistemas de diagnóstico de alta tensión pueden incorporarse. Cada módulo es independiente funcionalidad puede añadirse o eliminarse sin afectar a los sistemas existentes. Contacte con XZH TEST con sus requisitos específicos para una configuración personalizada.
P3: ¿Qué elementos de seguridad protegen a los operadores durante los ensayos de alta tensión?
El XHGG555 incorpora múltiples capas de seguridad: F-U monitores de bloqueo de seguridad de las conexiones de voltaje en funcionamiento; F-Ohm monitores de bloqueo de seguridad de las conexiones de tierra en funcionamiento;Los sensores de contacto de la puerta cortan automáticamente el alto voltaje si se accede al compartimento del equipo.; un botón de parada de emergencia y un interruptor de bloqueo se encuentran en el panel frontal; un indicador de presión residual muestra el estado de la energía almacenada;el sistema de descarga de 72 kJ basa automáticamente la energía almacenada en 1 segundo de pérdida de potenciaUn transformador de aislamiento (5kVA) separa el circuito de medición de la red eléctrica; y el RCD, la protección contra sobre- y bajo-tensión controlan continuamente la potencia de entrada.
P4: ¿Necesito comprar el vehículo o se puede instalar el sistema en mi vehículo existente?
XZH TEST puede proporcionar una solución completa llave en mano que incluye el vehículo con todos los sistemas de prueba preinstalados, probados y entregados listos para la operación.si dispone de un vehículo existente con espacio interior adecuado, XZH TEST puede diseñar e instalar el sistema de ensayo para adaptarse a las dimensiones específicas de su vehículo.Póngase en contacto con nosotros con las especificaciones de su vehículo para una propuesta de instalación a medida.
P5: ¿Cuál es la cantidad mínima de pedido y el tiempo de entrega?
La cantidad mínima de pedido es de 1 unidad. El tiempo de entrega es de 1-3 meses dependiendo del nivel de personalización requerido configuraciones de diagnóstico de fallas de cable estándar envían más rápido,Mientras que las integraciones multi-sistema altamente personalizadas requieren tiempo adicional de ingeniería y montajeCada sistema está empaquetado para el transporte internacional seguro. La capacidad de suministro anual es de 2.000 unidades. Los términos de pago son T/T.Póngase en contacto con XZH TEST para obtener un presupuesto detallado basado en sus requisitos de configuración específicos.
Sobre el test XZH
XZH TEST es un fabricante profesional especializado en pruebas de cables, detección de fallos y soluciones de diagnóstico de alto voltaje para servicios eléctricos, instalaciones industriales,y empresas de servicios de pruebas en todo el mundoDesde instrumentos portátiles individuales hasta sistemas totalmente integrados montados en vehículos, XZH TEST ofrece innovadores, fiables,y soluciones personalizables para las aplicaciones de mantenimiento de redes de cable más exigentes.
Póngase en contacto con nosotros hoy para discutir sus requisitos de laboratorio de pruebas móviles.
