XHSB505DS
I. Descripción

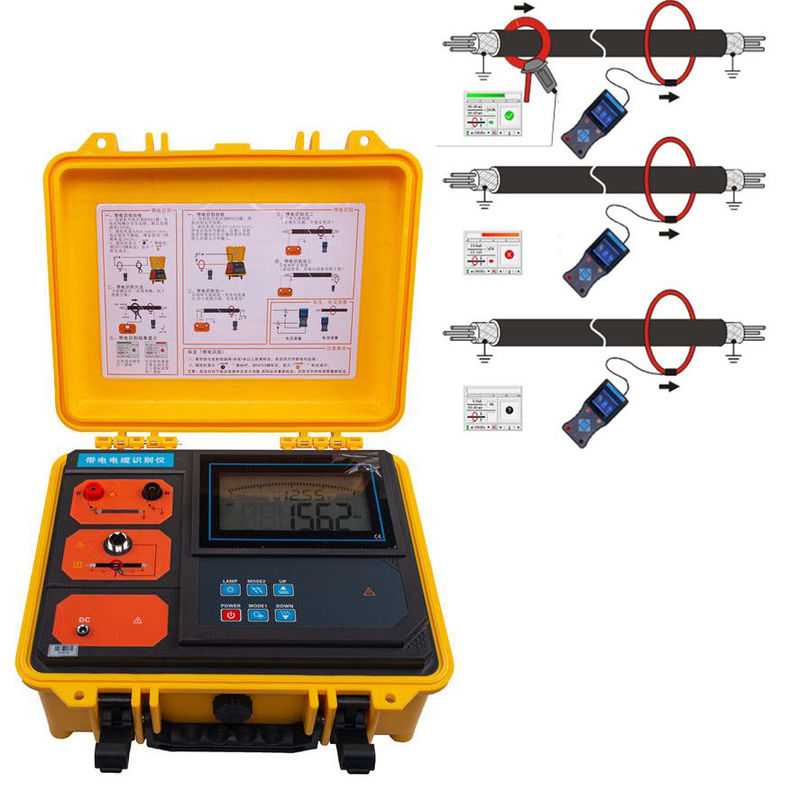

El instrumento de identificación de cables vivos XHSB505DS, también conocido como instrumento de identificación de cables, instrumento de identificación de cables multifunción e instrumento de identificación de cables inteligente, está diseñado para ingenieros de cables de energía y trabajadores de cables para resolver los problemas técnicos de identificación de cables. El usuario puede identificar con precisión uno de los cables objetivo entre múltiples cables a través del instrumento, para evitar cortar accidentalmente cables vivos y causar accidentes graves. La identificación del cable comienza con la operación en ambos extremos del cable. Se debe garantizar la precisión de la doble numeración en ambos extremos del cable. Este instrumento está diseñado con tecnología PSK combinada con algoritmos precisos. Por muy confiable que sea la memoria del personal en el sitio, no puede reemplazar el reconocimiento de instrumentos profesionales. Este producto también tiene las funciones de identificación de cables vivos, identificación de cables sin energía, prueba de corriente CA y prueba de voltaje CA. Se compone de un transmisor, una pinza de corriente de transmisión, un receptor y una pinza de corriente flexible de recepción.

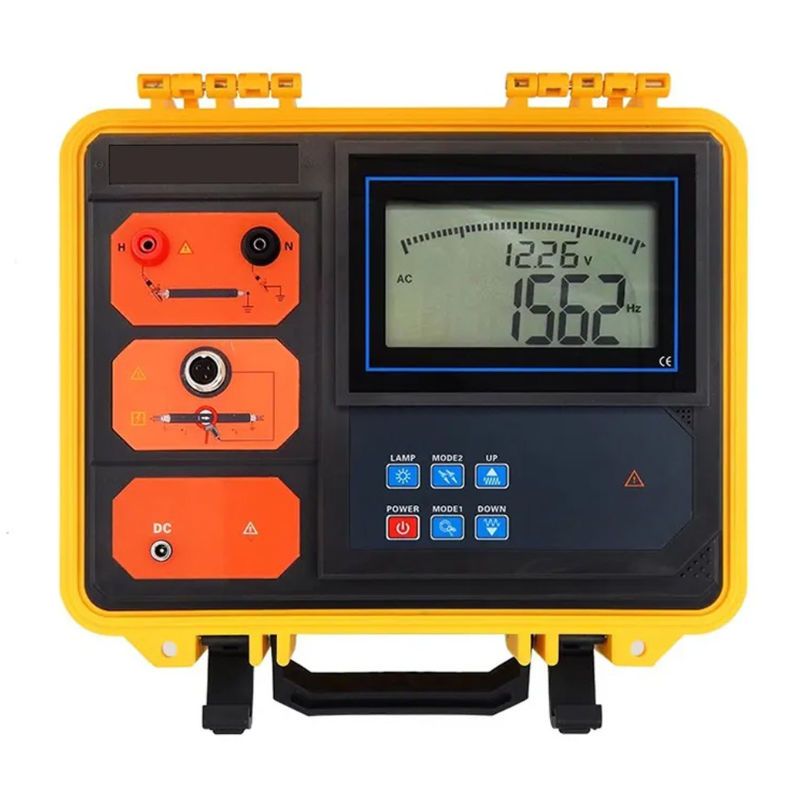

Transmisor:Transmite señales al cable objetivo durante la identificación de cables vivos y cables sin energía. Batería de litio recargable de alto rendimiento incorporada, coincidencia automática de impedancia y protección automática. El transmisor adopta un diseño de caja de herramientas especial integrado, utiliza plástico de polipropileno como materia prima y agrega nuevos rellenos compuestos para moldeo por inyección de una sola vez. Tiene baja densidad, resistencia, rigidez, dureza, resistencia al desgaste, resistencia al calor y rendimiento de aislamiento. El gabinete puede soportar una presión de aproximadamente 200 kg, la gran pantalla LCD del host muestra la energía restante de la batería en tiempo real, retroiluminación blanca e indicación dinámica de la señal de emisión, que es clara de un vistazo.
Pinza de transmisión:Cuando se identifica el cable vivo, la pinza de transmisión acopla la señal del transmisor al cable objetivo. El tamaño de la mandíbula es de 120 mm. La pinza de transmisión tiene directividad. La señal de transmisión fluye desde la dirección indicada por la flecha en la pinza de transmisión.
Durante la identificación en vivo:utilice pinzas para acoplar corrientes de pulso de salida, emita cuatro frecuencias: 625 Hz, 1562 Hz, 2500 Hz, 10 kHz, acople al cable objetivo (el cable objetivo es un cable blindado de tres núcleos) a través del transmisor, e inyecte pulsos compuestos en el núcleo del cable. La señal de corriente, la corriente de pulso genera un campo electromagnético alrededor del cable objetivo para que el receptor y la pinza de corriente flexible lo detecten e identifiquen; debido a que la corriente de pulso es direccional, la detección también es direccional.
Cuando se identifica sin energía:Se utiliza una corriente de pulso de salida conectada directamente para inyectar una señal de corriente codificada por pulsos en el núcleo del cable. Esta corriente genera un campo electromagnético alrededor del cable objetivo para que el receptor y la pinza de corriente flexible lo detecten, decodifiquen e identifiquen; debido a que la corriente tiene directividad, la detección también es direccional.
Receptor:Es un dispositivo de mano, pantalla LCD a color de 3.5 pulgadas, microprocesador de alta velocidad incorporado, combinado con algoritmos precisos, para identificar y decodificar la señal de corriente de código de pulso del transmisor, y tiene una función de calibración de intensidad de señal para mostrar la intensidad de la señal y los resultados de la detección. Exquisito e intuitivo; visualización dinámica de barras de escala de color, clara de un vistazo, marca de verificación de identificación de cable exitosa, marca de verificación de cable no objetivo, puede identificar rápida y automáticamente el cable objetivo. Al mismo tiempo, el rango de voltaje medible es CA 0.00V~600V (50Hz/60Hz), el rango de corriente CA medible es CA 0.00A~5000A (50Hz/60Hz), y la frecuencia de corriente medible es 45Hz~70Hz.
Pinza de corriente flexible:Es una bobina Rockwell con excelente capacidad de seguimiento transitorio, puede identificar rápidamente la corriente de código de pulso generada por el transmisor y es adecuada para cables gruesos o conductores de forma irregular. El diámetro interior de la mandíbula es de aproximadamente 200 mm y puede sujetar cables por debajo de 200 mm, sin desconectar el circuito probado, medición sin contacto, segura y rápida.
Nota especial:Este instrumento de identificación de cables tiene funciones de identificación de cables vivos y de cables sin energía. Al identificar cables sin energía, está estrictamente prohibido conectarse a cables vivos. La identificación de cables vivos solo es aplicable a cables blindados de tres núcleos. Al identificar, las pinzas de transmisión y recepción no se pueden mezclar, y la dirección de la señal de entrada debe ser consistente.
II. Especificaciones técnicas
- Condiciones de referencia y condiciones de trabajo
| Influencia |
Referencia |
Trabajo |
Comentarios |
| Temperatura ambiente |
23°C±1°C |
-20°C~50°C, ≤95% HR, sin condensación |
/ |
| Humedad ambiental |
40%~60% |
<80% |
/ |
| Frecuencia de voltaje y corriente medida |
50Hz±1Hz |
45Hz~70Hz |
Al probar voltaje y corriente |
| Voltaje de funcionamiento del receptor |
7.4V±0.5V |
7.4V±1V |
/ |
| Voltaje de funcionamiento del transmisor |
11.1V±0.5V |
11.1V±1.5V |
/ |
| Campo eléctrico externo, campo magnético |
Debe evitarse |
| Ubicación del cable bajo prueba |
El cable bajo prueba está en el centro geométrico aproximado de la pinza de corriente flexible |
- Especificaciones del transmisor
| Corriente nominal |
Transmitir una señal de corriente de pulso compuesto, mostrar el voltaje restante de la batería e indicar dinámicamente el estado de transmisión |
| Fuente de alimentaciónBatería de litio recargable de gran capacidad de 11.1V, completamente cargada y funcionando continuamente durante aproximadamente 8 horas |
Método de salida |
| Acoplamiento de pinza durante el reconocimiento de encendido; salida directa durante el reconocimiento sin energíaFrecuencia de transmisión |
625Hz, 1562Hz, 2500Hz, 10KHz (durante la identificación electrificada), presione las teclas de flecha arriba y abajo para ajustar la frecuencia de transmisión |
| Voltaje de pulso |
500V (al reconocer sin energía) |
| Corriente de pulso |
Máximo 5A (dependiendo del tamaño de la resistencia del bucle) |
| Frecuencia de pulso |
1 vez/seg |
| Ancho de pulso |
2ms |
| Diámetro interior de la pinza de lanzamiento |
φ120mm |
| Longitud del cable de la pinza de lanzamiento |
2m |
| Tamaño de la pinza de lanzamiento |
Largo, ancho y grosor 300mm×175mm×50mm |
| Modo de visualización |
La gran pantalla LCD muestra el voltaje restante de la batería en tiempo real, con retroiluminación |
| Longitud del cable de la pinza de lanzamiento |
2m |
| Tamaño de la clavija de tierra |
Largo, ancho y grosor 225mm×100mm×10mm |
| Tamaño del transmisor |
320mm×275mm×145mm |
| Tamaño de la pinza de lanzamiento |
Largo, ancho y grosor 300mm×175mm×50mm |
| Modo de visualización |
La gran pantalla LCD muestra el voltaje restante de la batería en tiempo real, con retroiluminación |
| Después de la calibración, la frecuencia de prueba y la magnificación no se pueden cambiar, de lo contrario, será necesario recalibrar; diferentes cables requieren recalibración al probar diferentes cables |
Largo y ancho 128mm×75mm; área de visualización 124mm×67mm |
| Tamaño del paquete |
Largo, ancho y alto 400mm×245mm×335mm |
| Temperatura de funcionamiento |
-10°C~40°C |
| Condiciones de almacenamiento |
-20°C~50°C, ≤95% HR, sin condensación |
| Energía de la batería |
Cuando el voltaje de la batería es inferior a 9.65V, se muestra el icono de bajo voltaje de la batería para recordarle que cargue la batería; cuando el voltaje de la batería es inferior a 9.5V, el dispositivo se apaga automáticamente |
| Voltaje de la batería |
-10°C~40°C |
| Condiciones de almacenamiento |
-20°C~50°C, ≤95% HR, sin condensación |
| Energía de la batería |
Cuando el voltaje de la batería es inferior a 9.65V, se muestra el icono de bajo voltaje de la batería para recordarle que cargue la batería; cuando el voltaje de la batería es inferior a 9.5V, el dispositivo se apaga automáticamente |
| CargadorCargador de CC de 12.6V |
Puerto de carga |
| Puerto de carga redondo, logo de CCCompresivo |
El transmisor adopta un diseño de caja de herramientas especial integrado, y la caja puede soportar una presión de aproximadamente 200 kg |
| Temperatura y humedad de almacenamiento |
CA 3700V/rms (entre la parte superior e inferior de la caja del instrumento) |
| Propiedades electromagnéticas |
IEC61326(EMC) |
|
Especificaciones del receptor |
|
Función
|
Identificación de cables vivos, identificación de cables sin energía; medición de voltaje, corriente y frecuencia de CA |
| Fuente de alimentación |
- Batería de litio recargable de gran capacidad de 7.4V, interfaz de carga USB, completamente cargada y funcionando continuamente durante aproximadamente 6 horas
| Corriente nominal |
Aproximadamente 300mA máx. |
| Modo de visualización |
Pantalla LCD a color real de 3.5 pulgadas, indicación de icono en color |
| Calibración de señal |
Sí, calibra la señal transmitida. El porcentaje de corriente entre la señal recibida y la señal transmitida está entre el 75% y el 135% del valor de calibración, lo que es una de las condiciones para una identificación exitosa |
| Después de la calibración, la frecuencia de prueba y la magnificación no se pueden cambiar, de lo contrario, será necesario recalibrar; diferentes cables requieren recalibración al probar diferentes cables |
Reconocimiento de dirección |
| Sí, la pinza de transmisión, la pinza de recepción y la señal de carga deben estar en la misma dirección, lo que es una de las condiciones para una identificación exitosa |
Identificación de cable exitosa |
| El icono de marca de verificación verde indica (√) |
| Cable no objetivo |
El icono de cruz rojo-naranja indica (×) |
| Tamaño del receptor |
Largo, ancho y grosor 207mm×101mm×45mm |
| Pinza de corriente flexible |
La longitud es de aproximadamente 630 mm, el diámetro del cable es de 6 mm o 12.5 mm |
| Diámetro interior de la bobina |
φ200mm (se puede personalizar un diámetro mayor según las necesidades) |
| Longitud del cable |
Longitud del cable de la pinza de corriente flexible: 2m |
| Cable de prueba de voltaje |
1m de largo (1 cada uno para rojo y negro) |
| Alcance de la prueba |
Reconocimiento sin energía: La bobina puede detectar señales de pulso con una resistencia de bucle de 0Ω~10kΩ; cuando la resistencia del bucle de detección es de 10kΩ, la batería del transmisor debe garantizarse por encima de 11V (generalmente puede alcanzar una longitud de cable de 0-10 kilómetros, principalmente por la resistencia a tierra y la resistencia del cable) |
| Identificación en vivo: La bobina puede detectar señales de pulso con una resistencia de bucle de 0Ω~200Ω; cuando la resistencia del bucle de detección es de 200Ω, la batería del transmisor debe garantizarse por encima de 11V (generalmente puede alcanzar una longitud de cable de 0-5 kilómetros, principalmente por la resistencia a tierra y la resistencia del cable) |
Rango de medición |
| Voltaje CA: 0.00V~600V (50Hz/60Hz) |
Corriente CA: 0.00A~5000A (50Hz/60Hz) |
| Frecuencia de corriente: 45Hz~70Hz |
| Precisión |
Voltaje CA: ±2% ±3dgt |
| Corriente CA: ±2% ±3dgt |
| Frecuencia de corriente: ±2% ±3dgt |
| Señal de identificación |
Amplitud de señal en color y visualización digital |
| Tasa de detección |
| Aproximadamente 1 vez/seg |
| Ajuste de ganancia |
En la interfaz de prueba, presione las teclas de flecha izquierda y derecha para ajustar la magnificación de la señal, la barra de amplitud de la señal está entre 10 y 100, lo mejor |
| Control de retroiluminación |
En la interfaz de selección de funciones de arranque, presione las teclas de flecha arriba y abajo para ajustar el brillo de la retroiluminación de la LCD |
| Apagado automático |
Aproximadamente 30 minutos después del encendido, el medidor se apagará automáticamente para reducir el consumo de batería |
| Voltaje de la batería |
Cuando el voltaje de la batería es inferior a 6.5V, se muestra el icono de bajo voltaje de la batería, lo que indica que se debe cargar la batería |
| Cargador |
Cargador de CC de 9V |
| Puerto de carga |
Puerto de carga USB |
| Temperatura y humedad de trabajo |
-10°C~40°C; por debajo del 80% HR |
| Temperatura y humedad de almacenamiento |
-10°C~50°C, ≤95% HR, sin condensación |
| Soporta voltaje |
CA 2000V/rms (entre la parte delantera y trasera de la carcasa) |
| Adecuado para normativas de seguridad |
IEC61010-1 CAT II 600V, IEC61010-031, IEC61326, grado de contaminación 2 |
|
|
|
|
