Diseñado para equipos profesionales de prueba y puesta en marcha de cables
Ingenieros de pruebas y puesta en marchaAutomated digital identification with green tick/red X verification elimina el error humano El nombre de la compañía es
Servicios de mantenimientoCombined cable ID + AC voltaje/currente de medición en un instrumento
¢ Especialistas en cable industrialEl material utilizado para la fabricación de la bobina de Rogowski es el material utilizado para la fabricación de la bobina de Rogowski.
Resumen del producto
ElSe utilizará para la identificación de los cables.is a next-generation professional instrument that combines PSK (Phase Shift Keying) technology with precise algorithms for automated, error-proof cable identification. es un instrumento profesional de próxima generación que combina tecnología PSK (Phase Shift Keying) con algoritmos precisos para la identificación automática de cables, a prueba de errores.A diferencia de los identificadores basados en punteros analógicos convencionales, el XHSB505DS tiene un 3.5-inch color LCD display with intelligent decoding that automatically verifies whether a cable is the target — displaying a green tick (√) for successful identification or a red-orange cross (*) for non-target cablesEsto elimina la ambigüedad de la interpretación manual del puntero típica de los identificadores tradicionales.
Diseñado para los ingenieros de pruebas y puesta en marcha de cables de potencia que demandan precisión y eficiencia, el XHSB505DS integra tres instrumentos en uno: un identificador de cable en vivo,un identificador de cable desenergizadoEl flexible Rogowski coil receiving clamp acomoda cables de hasta 200 mm de diámetro, incluidos conductores de forma irregular.mientras la transmisión multi-frecuencia (625Hz), 1562Hz, 2500Hz, 10kHz) asegura una detección fiable de señales a través de diversos tipos de cable y condiciones de campo.
🔍 Lo que hace que el XHSB505DS sea diferente:Unlike conventional cable identifiers that require operators to manually interpret analog pointer swings — a subjective process prone to error under field conditions — the XHSB505DS uses PSK technology with intelligent algorithms forVerificación digital automáticaEl LCD de color de 3.5 pulgadas muestra una clara marca verde o una cruz roja, eliminando toda conjetura.sólo identificador de cable en su claseque combina identificación de cable con voltaje AC (0~600V), corriente AC (0~5000A),and frequency measurement making it a true multi-function instrument for professional testing teams who need more than just cable ID (lo que hace que sea un verdadero instrumento multifunción para equipos de prueba profesionales que necesitan más que solo cable ID).
Especificaciones clave
Número de modelo
Se trata de una serie de medidas que se aplican a los vehículos.
Tecnología
PSK (fase de cambio de clave) con algoritmos inteligentes
Frecuencias de transmisión
Se puede utilizar para la fabricación de los productos de la categoría de los que se trate.
Voltado de pulso (apagado)
Las demás:
Corriente de pulso
Max 5A (dependiendo de la resistencia del bucle)
Frecuencia del pulso
1 tiempo/segundo, ancho de pulso: 2 ms
Potencia del transmisor
11.1V batería de litio recargable, ~ 8 horas de funcionamiento
Display del receptor
3LCD de color verdadero de 5 pulgadas
Diámetro de la bobina flexible
φ200 mm (bobina de Rogowski, puede hacerse más grande)
Clampada de transmisión
φ120 mm
Especificaciones del transmisor
| Parámetro | Especificación |
|---|
| Fuente de alimentación | 11.1V batería de litio recargable de gran capacidad, ~ 8h de operación continua |
| Método de salida | Se utilizará el sistema de calibración de la unidad de alimentación para el mantenimiento de la unidad de alimentación. |
| Transmitir las frecuencias | Se puede utilizar para la obtención de datos sobre la velocidad de los motores. |
| Voltagem de pulso | Se utilizará el sistema de control de velocidad de la unidad. |
| Corriente de pulso | La velocidad máxima de la banda de ensamblaje de la unidad de ensamblaje será de: |
| Pulso de frecuencia / ancho | 1 tiempo/seg / 2 ms |
| Muestra | Large LCD con voltaje de batería en tiempo real, luz blanca |
| Las dimensiones | Se trata de un sistema de control de velocidad y de control de la velocidad. |
| Seguridad | El valor de las emisiones de CO2 emitidas por los motores de combustión renovable es el valor de las emisiones de CO2 emitidas por los motores de combustión renovable. |
| Condiciones de funcionamiento | -10 °C ~ 40 °C; Humedad < 80% |
Especificaciones del receptor
| Parámetro | Especificación |
|---|
| Funciones | El número de cable que se puede utilizar para medir el voltaje, la corriente y la frecuencia |
| Muestra | 3.5 pulgadas de LCD de color verdadero, color icono indicación |
| Fuente de alimentación | 7.4V batería de litio recargable, carga por USB, ~ 6h de tiempo de ejecución |
| Calibración de la señal | Sí |
| Reconocimiento de dirección | Sí |
| Verificación | Tick verde (√) = cable objetivo; cruz rojo naranja (*) = no objetivo |
| Rango de tensión CA | 0.00V ~ 600V (50Hz/60Hz), con una precisión de ± 2% ± 3dgt |
| Rango de corriente de CA | 0.00A ~ 5000A (50Hz/60Hz), con una precisión de ± 2% ± 3dgt |
| Rango de frecuencia | Se utilizará el método de ensayo de la velocidad de salida. |
| Clampada de corriente flexible | Se trata de una bobina de Rogowski, de φ200 mm de diámetro interior y de 2 m de plomo. |
| Tasa de detección | ~1 tiempo/seg con ajuste de ganancia (10~100 bar de amplitud) |
| Rango de apagado del ID | Loop resistance 0Ω~10kΩ (hasta ~10km de cable, dependiendo de la conexión a tierra) |
| Rango de identificación en vivo | Resistencia al bucle 0Ω~200Ω (hasta ~ 5 km de cable, dependiendo de la conexión a tierra) |
| Seguridad | El uso de la tecnología de la Unión Europea para el control de la contaminación atmosférica y la protección de la atmósfera |
| Condiciones de funcionamiento | -10 °C ~ 40 °C; Humedad < 80% |
Componentes del sistema

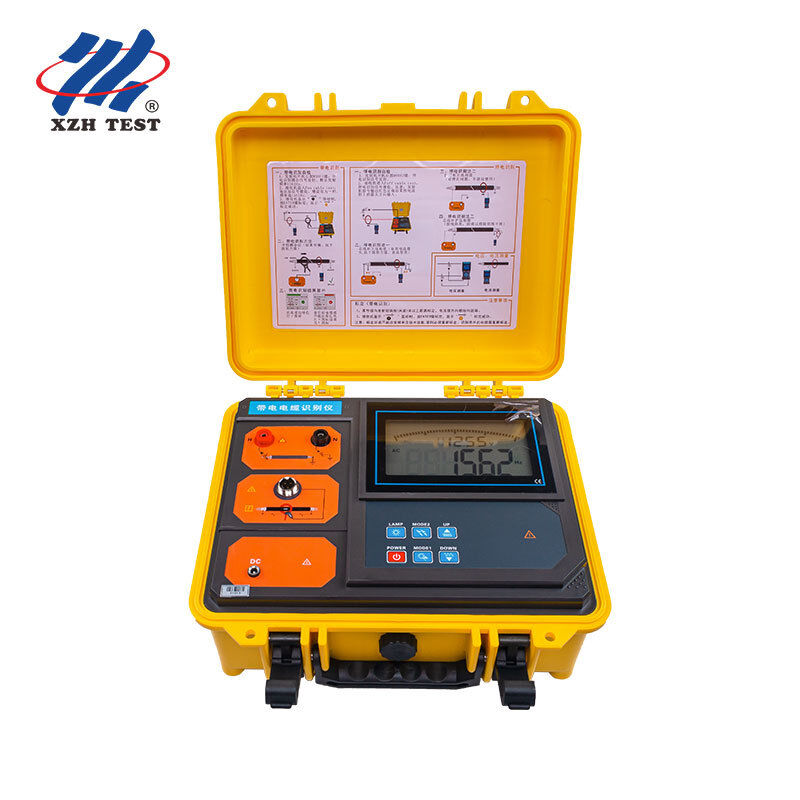

- Transmisor:Diseño de caja de herramientas integrada con carcasa de polipropileno, resistencia a la presión de 200 kg, LCD grande con estado de la batería en tiempo real e indicación de transmisión dinámica
- Clampada de transmisión:φ120 mm de mandíbula, acoplamiento direccional para inyección de señal de cable en vivo, 2 m de plomo
- Receptor:Control de velocidad de la pantalla LCD de color de 3,5 pulgadas, con algoritmos PSK, calibración de la fuerza de señal, verificación automática de la señal verde / cruz roja
- Clampada de corriente flexible:Rogowski coil with φ200mm interior diameter, excellent transient tracking for pulse code detection, non-contact measurement
Características clave
- PSK tecnología con algoritmos inteligentes para identificación automática de cable digital elimina errores de interpretación manual
- 3.5-inch color LCD con green tick (√) for target cables and red cross (*) for non-target Los resultados son inmediatos y no ambiguos
- Transmisión multi-frecuencia: 625Hz, 1562Hz, 2500Hz, 10kHz ¢ ajustable para óptima detección a través de tipos y condiciones de cable
- Mejora de voltaje AC (0~600V), corriente AC (0~5000A) y frecuencia (45~70Hz) incorporada ¢ tres instrumentos en uno
- Flexible Rogowski coil (φ200mm) maneja cables gruesos y conductores irregulares sin conectar circuitos
- La función de calibración de la señal asegura la identificación confiable con un 75%~135% de validación de tolerancia
- Dirección de reconocimiento mejora la precisión ✓ transmisor, receptor de sujeción, y señal debe estar orientada
- La caja de herramientas del transmisor robusto soporta 200 kg de presión; calificación de resistencia AC 3700V/rms
- USB charging for receiver, 12.6V DC charging for transmitter ¢ sistema de batería dual con protección de batería baja
Principio de trabajo
El número de cables en vivo será el siguiente:El transmisor acopla una señal de pulso compuesto a la frecuencia seleccionada (625 Hz~10 kHz) a través del cable de transmisión.La corriente de pulso genera un campo electromagnético direccional alrededor del cable, que es detectado por la flexible bobina Rogowski y decodificado por el algoritmo PSK del receptor.Consistencia de dirección, y frecuencia coinciden antes de mostrar la confirmación de tick verde.
Identificación del cable desenergizado (Método de conexión directa):El transmisor emite una señal de corriente codificada de pulso de 500 V directamente en el núcleo del cable a través de cables de prueba.La bobina flexible del receptor detecta, decodifica, e identifica el cable objetivo a través del algoritmo inteligente PSK, con resultados claramente mostrados en el LCD de color.
️ Notas de seguridad importantes:
Identificación de apagado: Estrictamente prohibido conectarse a cables en vivo.Dirección de la señal de entrada debe ser consistenteLa cubierta de cable en ambos extremos debe estar bien arraigada para el método de acoplamiento.
Preguntas frecuentes
P1: ¿Para quién está diseñado el XHSB505DS y cómo es diferente de los identificadores básicos de cable?
El XHSB505DS está diseñado para ingenieros profesionales de pruebas y puesta en marcha de cables, departamentos de mantenimiento industrial y equipos de servicios públicos que necesitan más que simple identificación de cables.Unlike basic analog pointer-based identifiers (such as the XHSB505B) que requieren interpretación manual subjetiva, el XHSB505DS usa algoritmos inteligentes PSK con verificación automática verde tick/red X El cable identificador + medidor de voltaje de corriente alterna (0~600V) + medidor de corriente de corriente alterna (0~5000A), lo que lo convierte en la opción para equipos que necesitan capacidades completas de pruebas de campo.
P2: ¿Qué es la tecnología PSK y por qué mejora la precisión de identificación de cable?
PSK (Phase Shift Keying) es una técnica de modulación digital que codifica datos en cambios de fase de la señal transmitida.El transmisor genera una señal de pulso codificada con precisión que el receptor puede reconocer y decodificar de forma única a través de algoritmos inteligentes.A diferencia de las simples señales de pulso utilizadas en identificadores analógicos que pueden ser confundidos con ruido eléctrico,la señal codificada con PSK proporciona una "huella digital" única que reduce dramáticamente los falsos positivosEl microprocesador del receptor verifica la coincidencia de frecuencia, la amplitud de la señal (75%~135% de rango de calibración), y la consistencia direccional antes de confirmar la identificación.
P3: ¿Por qué elegir la bobina flexible Rogowski sobre una abrazadera rígida tradicional?
La flexible bobina Rogowski ofrece tres ventajas clave: (1) Su diámetro de φ200 mm acomoda cables gruesos y conductores de forma irregular que no pueden caber en abrazaderas rígidas;(2) proporciona una excelente capacidad de seguimiento de transientes para las señales codificadas por pulso(3) permite la medición sin contacto sin desconectar el circuito probado, mejorando significativamente la seguridad en el campo y la velocidad del flujo de trabajo.La flexibilidad de la bobina también hace que sea más fácil de colocar en trincheras de cable congestionadas donde las abrazaderas rígidas son impracticables.
P4: ¿Puede este dispositivo medir realmente el voltaje y la corriente de CA además de la identificación de cables?
Sí. El receptor XHSB505DS incluye una suite completa de medición de CA: voltaje CA de 0.00V a 600V (50/60Hz), corriente CA de 0.00A a 5000A (50/60Hz),y frecuencia de 45Hz a 70Hz all with ±2%±3dgt accuracyEsto elimina la necesidad de transportar multimetros separados o clamp meters al campo, simplificando el flujo de trabajo de prueba para equipos de puesta en marcha y mantenimiento.
P5: ¿Cuáles son las longitudes máximas de cable que este dispositivo puede probar?
Para la identificación de cable desenergizado (conexión directa), el dispositivo puede detectar señales de pulso con resistencia de bucle de hasta 10kΩ typically corresponding to cable lengths of 0~10 kilometers,depending primarily on grounding resistance and cable conductor resistance (dependiendo principalmente de la resistencia a la tierra y del conductor del cable). Para la identificación de cable en vivo (método de acoplamiento), el rango de detección soporta resistencia de bucle de hasta 200Ω, típicamente de 0 a 5 kilómetros.La batería del transmisor debe estar por encima de 11V para un rendimiento óptimo..
Sobre el test XZH
XZH TEST es un fabricante profesional especializado en pruebas de cables, detección de fallas y soluciones de diagnóstico para servicios eléctricos, contratistas eléctricos y clientes industriales en todo el mundo.Con una línea de productos completa incluyendo identificadores de cable inteligentes, localizadores de fallas y sistemas de diagnóstico, XZH TEST entrega equipo de campo fiable e innovador diseñado para las aplicaciones profesionales más exigentes.
Contacte con nosotros hoy para una solución personalizada adaptada a sus requisitos de identificación y mantenimiento de cables.
