🎯 Diseñado para equipos de construcción de cables que requieren verificación de seguridad inteligente y guiada por voz
🔊 Equipos de construcción de campoLas indicaciones de voz + la pantalla LCD guían cada paso, eliminando errores de procedimiento bajo presión
📋 Equipos de migración y reparación de cablesEl disparador dual a 60° crea dos puntos de cortocircuito para una verificación infalible
🛡️ Organizaciones con prioridad en seguridadLos modos de temporización + control remoto mantienen a los operadores completamente aislados durante la perforación
Descripción general del producto

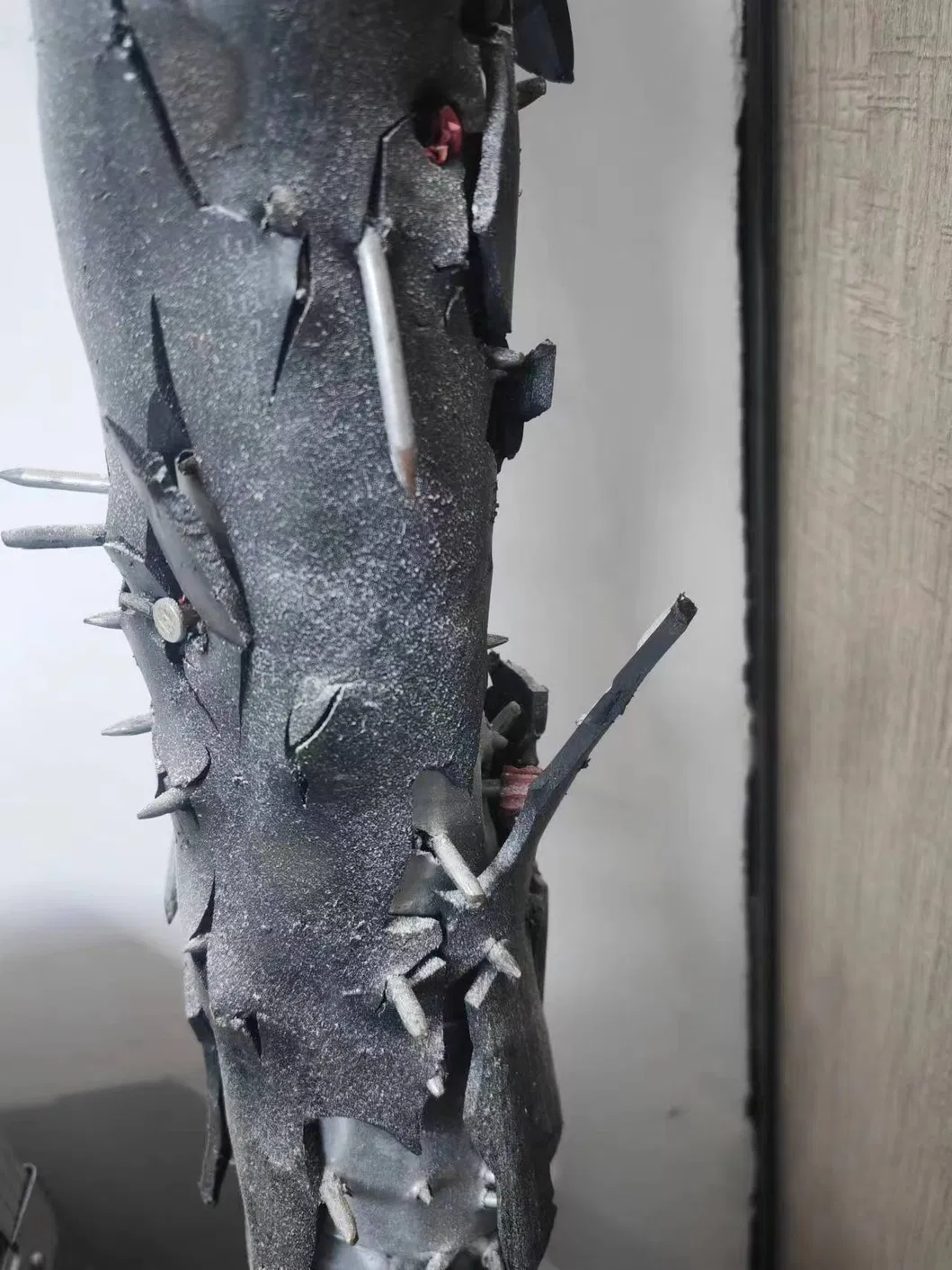

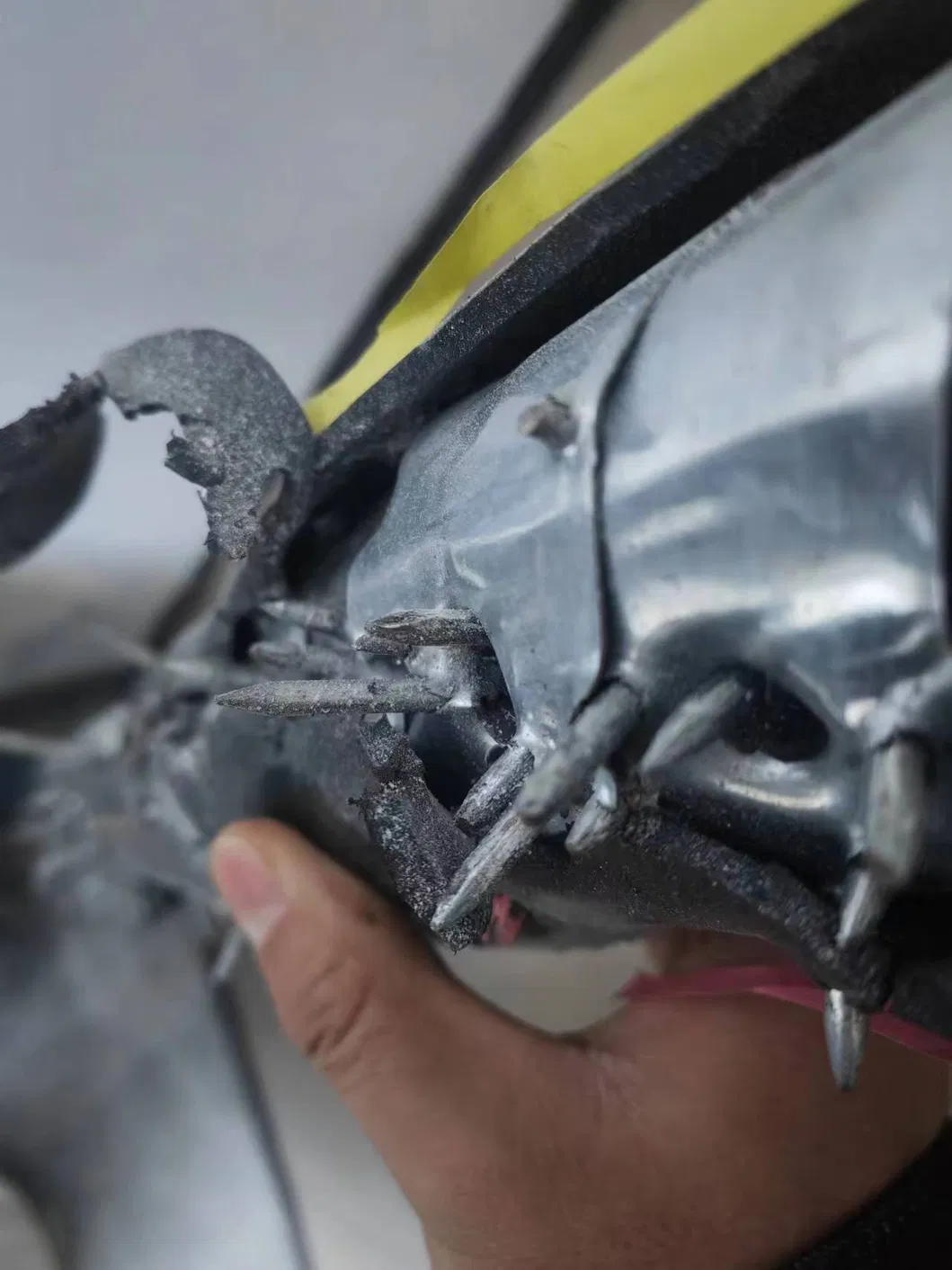

Cada año, en los sistemas de energía, ocurren accidentes humanos debido al aserrado manual de cables incorrectos bajo tensión. El Espigador Inteligente de Cables XHZS506YS elimina por completo este riesgo. Utilizando un sistema de doble disparador controlado remotamente, realiza una verificación destructiva perforando el cable objetivo; si el cable está electrificado, explotará (confirmando el peligro), y si está muerto, no ocurrirá ninguna reacción (confirmando que es seguro cortarlo). Este es el único método absoluto para verificar el estado del cable antes de aserrarlo.
En la construcción, migración y reparación de cables de energía, los operadores deben primero identificar el cable objetivo entre muchos. Si bien los registros de diseño y los identificadores electrónicos ayudan a determinar qué cable trabajar, la confirmación absoluta final requiere verificación física a través de un cortocircuito controlado; y el XHZS506YS proporciona esto con inteligencia guiada por voz, operación de doble modo y aislamiento completo del operador.
🔍 XHZS506YS vs XHZS506S — Inteligente vs Básico: El XHZS506YS cuenta con una pantalla LCD que muestra el contenido de la operación y el proceso de control, indicaciones de voz para guía paso a paso, botones de Confirmar (OK) y Seleccionar para la selección de modo, y modo de temporización para perforación automatizada con retardo de 10 segundos. El XHZS506S ofrece la misma seguridad central de doble disparador con una operación simple de luces indicadoras. Elija el XHZS506YS cuando su equipo se beneficie de la guía por voz y la confirmación visual del proceso.
⚠️ Advertencias de seguridad importantes — Leer antes de operar
1. Estrictamente prohibido probar sin el clavo y las cápsulas de accionamiento instalados — riesgo de rotura de la aguja y lesiones.
2. Estrictamente prohibido probar sin balas — riesgo de rotura del percutor.
3. Estrictamente prohibido usar munición real y clavos reales, o perforar en el aire — riesgo de lesiones.
4. Cuando el cable sea perforado, el cuerpo del disparador debe estar conectado a tierra de manera confiable.
5. El ángulo entre los disparadores duales NO DEBE SER DE 120° — preferiblemente 60°.
6. Este equipo es exclusivamente para la perforación de cables. Cualquier otro uso es bajo su propio riesgo.

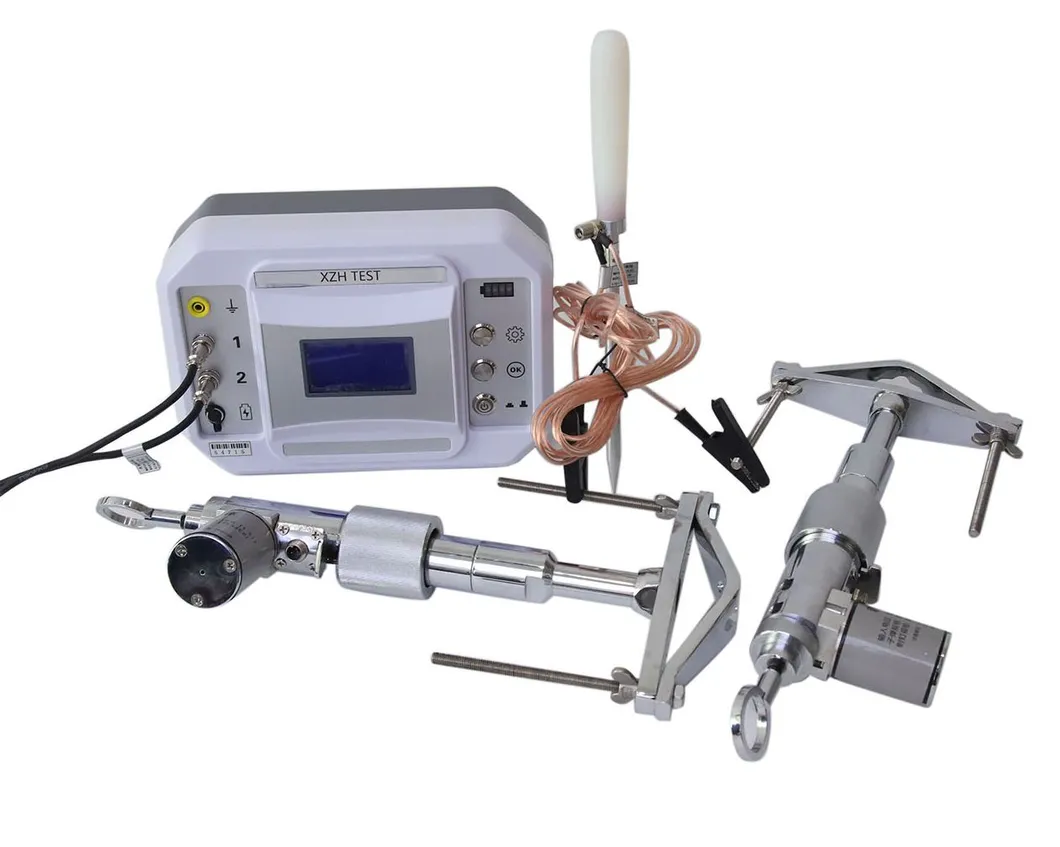

Especificaciones técnicas
Número de modelo
XHZS506YS
Cuerpos de disparador
2 Cuerpos de espigado (Doble disparador)
Interfaz de control
Pantalla LCD + Indicaciones de voz + Botones Confirmar/Seleccionar
Modos de operación
Control remoto manual + Modo automático de temporización
Control remoto
>10m, capaz de penetrar paredes
Longitud del cable de control
5 metros
Diámetro de la abrazadera
φ30-150mm
Ángulo del disparador
No debe ser 120°, preferiblemente 60°
Potencia de trabajo
Carga AC 220V/50Hz; Batería >10 horas
Controlador
270×230×120mm, 2.5kg
Juego completo
470×380×210mm, 15.5kg (Doble disparador)
Interfaz de operación
| # |
Componente |
Función |
| 1 |
Toma de tierra |
Punto de conexión a tierra del instrumento — protección de seguridad |
| 2 |
Salida 1 |
Conexión al cuerpo del disparador 1 |
| 3 |
Salida 2 |
Conexión al cuerpo del disparador 2 |
| 4 |
Puerto de carga |
Puerto de carga DC12V |
| 5 |
Interruptor de encendido |
Encender/apagar la alimentación de trabajo |
| 6 |
Confirmar (OK) |
Tecla de confirmación de función de operación |
| 7 |
Seleccionar |
Seleccionar modo de trabajo (Remoto / Temporización) |
| 8 |
Indicador de potencia |
Pantalla del nivel de batería en tiempo real |
| 9 |
Pantalla LCD |
Muestra el contenido de la operación y el proceso de control |

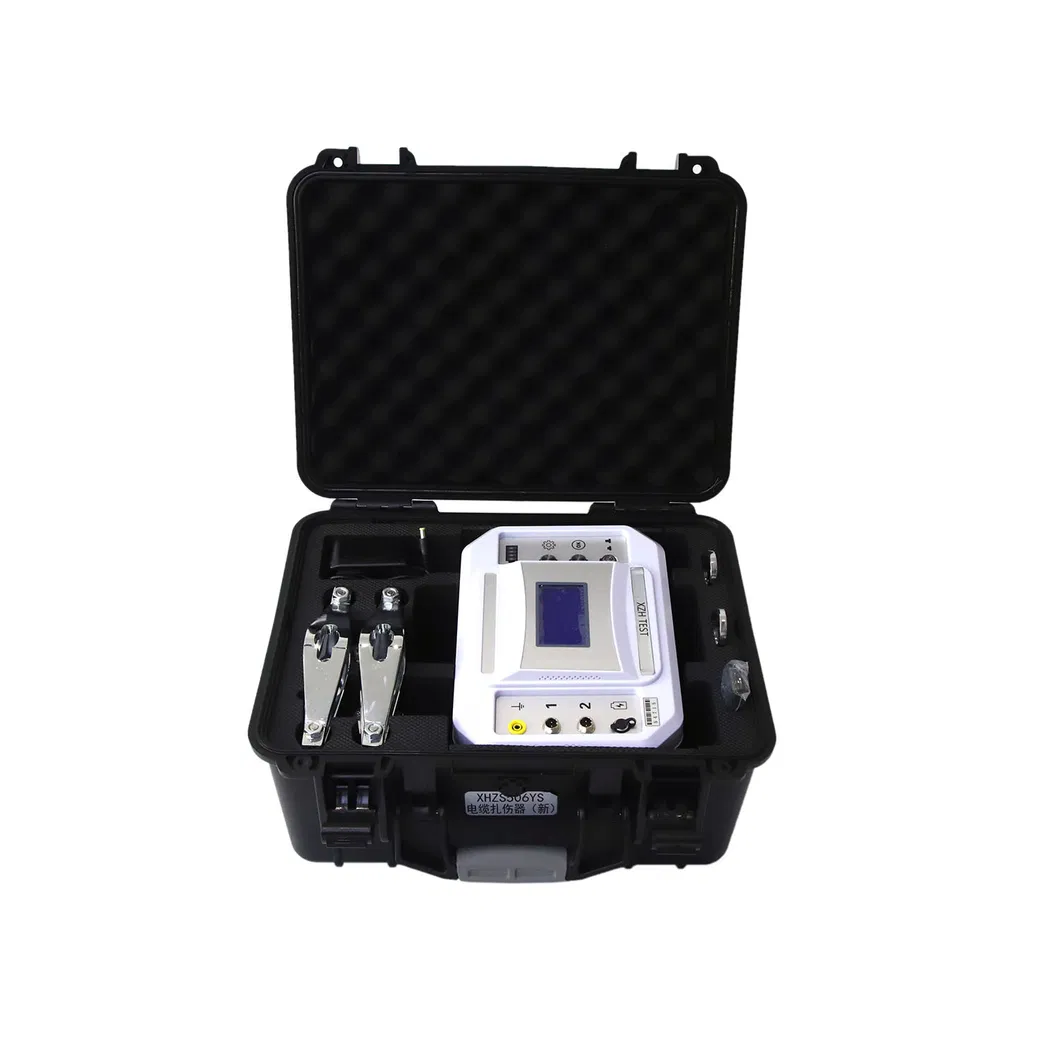

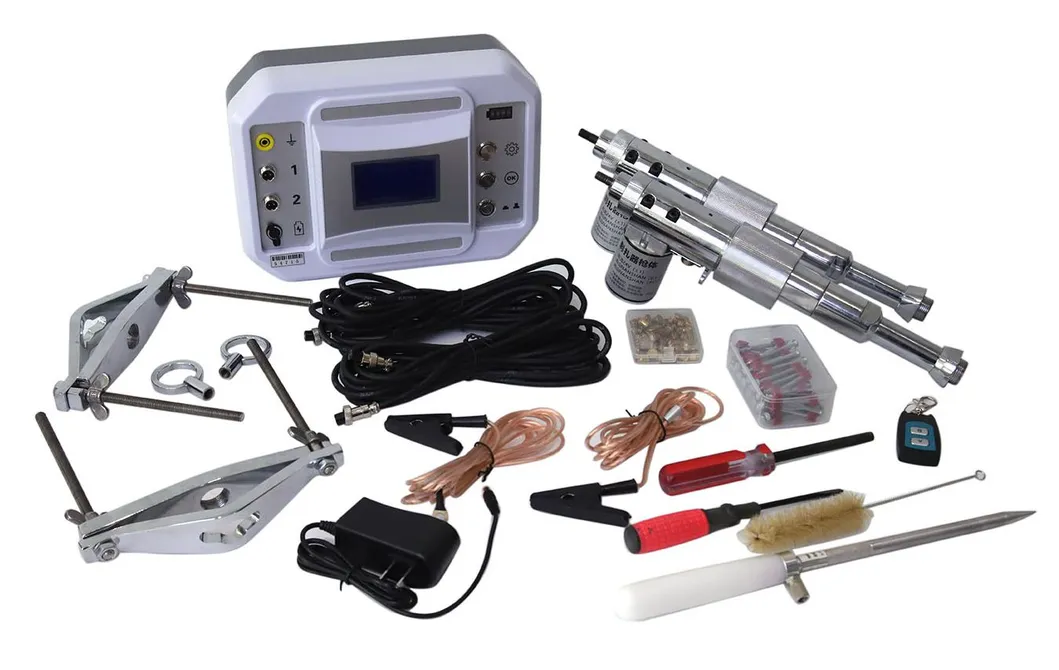

Componentes y lista de empaque
| Artículo |
Cantidad |
Descripción |
| Controlador |
1 |
Gestiona la acción de perforación del cable con control LCD + indicaciones de voz |
| Cuerpo del disparador |
2 |
Dispositivo tipo pistón de baja velocidad para perforación de cables |
| Control remoto |
1 |
Doble botón (A/B) correspondiente a Salida 1/2 |
| Cable de control |
2 |
Conexión entre el controlador y los cuerpos de los disparadores |
| Cable de tierra / Taladro |
1/1 |
Conexión a tierra de campo con taladro para una conexión a tierra confiable |
| Balas y clavos |
1 juego |
S1 Rojo (nivel 5) 50 cartuchos + 50 clavos PS52C8 (estándar) |
| Herramientas de limpieza |
1 juego |
Destornillador, vaso, cepillo de tubo de ensayo para mantenimiento del disparador |
| Cargador |
1 |
Cable de carga AC 220V/50Hz para la caja de control |
Especificaciones de los clavos
| Diámetro del cable |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Especificación del clavo |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Consultar hoja de especificaciones |
Selección de potencia de la bala
| Color |
Negro |
Azul |
Amarillo |
Rojo |
Uso recomendado |
| Nivel de potencia |
Más pequeño |
Pequeño |
Mediano |
Grande (Nivel 5) |
≤35kV: Amarillo / >35kV: Rojo |
Configuración estándar: S1 Rojo (nivel de potencia 5) 50 cartuchos + 50 clavos PS52C8.
Guía de operación
Operación del controlador — Dos modos:
Control remoto manual: Después de instalar ambos cuerpos de disparador, conectar la tierra y encender el controlador, presione el botón Seleccionar para elegir el modo "Control Remoto", luego presione Confirmar (OK). Presione los botones del control remoto A y B siguiendo las indicaciones de voz para perforar el disparador 1 y el disparador 2 respectivamente.
Modo automático de temporización: Después de la instalación, presione Seleccionar para elegir el modo "Temporización", luego presione Confirmar (OK). El controlador perforará automáticamente el disparador 1 y el disparador 2 después de un retardo de 10 segundos, permitiendo al operador retirarse a una distancia segura.
Importante: Mantenga al personal y al controlador lo más lejos posible de los cuerpos de los disparadores durante la perforación. Maneje el control remoto con cuidado; una vez que el cable de control esté conectado y el interruptor esté encendido, el control remoto puede activar la perforación en cualquier momento.
Características clave
- Pantalla LCD con sincronización de indicaciones de voz que proporciona guía de operación paso a paso
- Diseño de doble disparador crea dos puntos de cortocircuito; al menos uno penetra el cable de manera confiable
- Operación de doble modo: control remoto manual + temporización automática (retardo de 10 segundos para evacuación segura)
- Control remoto inalámbrico (>10m, penetración de paredes) + respaldo por cable de 5m para máximo aislamiento del operador
- Un ángulo de clavado de 60° (en lugar de 120°) asegura una penetración óptima de cables trifásicos dispuestos en formación de trébol.
- Batería de litio incorporada proporciona más de 10 horas de operación continua con carga AC 220V/50Hz
- Juego completo compacto de 15.5 kg en maletín integrado para despliegue en campo
- Protección contra sobrecorriente y cortocircuito protege la electrónica del controlador y del disparador
Preguntas frecuentes
P1: ¿Por qué los disparadores duales deben estar a 60° y nunca a 120°?
Los cables trifásicos se organizan típicamente en una configuración triangular "de pieza". A 60°, los dos disparadores se acercan desde ángulos complementarios que maximizan la posibilidad de perforar diferentes fases, asegurando que al menos un clavo cree un cortocircuito real. Si se colocan a 120°, un disparador puede alinearse con el espacio entre fases y perder el conductor por completo. La disposición a 60° está diseñada específicamente para la geometría de los cables trifásicos; siempre ajuste los disparadores a aproximadamente 60° para obtener resultados confiables.
P2: ¿Cómo funcionan juntos el sistema de indicaciones de voz y la pantalla LCD?
La pantalla LCD del controlador muestra el modo de operación actual, el estado de la Salida 1 y la Salida 2, y el nivel de batería en tiempo real. Simultáneamente, el sistema de indicaciones de voz emite instrucciones en cada paso, guiando al operador a través de la selección del modo, la confirmación de la configuración y anunciando cuándo presionar los botones remotos A y B. Esta retroalimentación de doble canal (visual + audio) reduce significativamente los errores de procedimiento, especialmente en entornos de construcción ruidosos o cuando los operadores usan equipo de protección personal pesado que limita el campo de visión.
P3: ¿Qué precauciones de seguridad se deben seguir antes de la operación?
Seis reglas de seguridad críticas: (1) Nunca pruebe sin clavos y balas instalados; el percutor puede romperse; (2) Nunca use munición real ni perfore al aire libre; (3) Siempre conecte a tierra el cuerpo del disparador de manera confiable; (4) Ajuste los disparadores a 60°, nunca a 120°; (5) Mantenga a todo el personal a una distancia segura; use control remoto o modo de temporización; (6) Este equipo es exclusivamente para la perforación de cables; cualquier otro uso está prohibido. Después de cada uso, limpie el cuerpo del disparador. Cada 5 disparos, use las herramientas de limpieza incluidas para un mantenimiento exhaustivo.
P4: ¿Cómo soluciono problemas si el disparador no se dispara?
Tres problemas comunes: (1) Si el cerrojo está levantado pero no se puede bloquear, el pasador mecánico o el resorte pueden estar oxidados. Retire el cañón, lubrique el resorte del electroimán y el pasador con aceite, y mueva el cerrojo varias veces (sin balas) para suavizar la operación. (2) Si el control remoto se dispara pero el disparador no tiene acción, verifique las conexiones del cable de control, mida el voltaje de pulso DC24V en la salida del controlador o pruebe la resistencia del electroimán del cuerpo del disparador. (3) Si el disparador se dispara pero la bala no detona, reemplace la bala ya que la humedad puede haber degradado la pólvora. Para cualquier problema no resuelto, comuníquese con el servicio de XZH TEST.
P5: ¿Cuál es la información de garantía y entrega postventa?
El XHZS506YS está cubierto por una garantía gratuita de 1 año por problemas de calidad del producto a partir de la fecha de compra, con reparación de por vida y soporte técnico disponibles. El tiempo de entrega estándar es de 3 a 5 días hábiles por unidad, empaquetado en robustas cajas de madera para envíos internacionales. La cantidad mínima de pedido es de 1 unidad, con una capacidad de suministro mensual de 500 unidades. Los términos de pago son T/T. Para cualquier condición o falla anormal del instrumento, comuníquese con XZH TEST de inmediato para obtener el arreglo de servicio más rápido.
