| Función |
Medición de resistencia de tierra de 2/3/4 hilos, resistividad de suelo, voltaje de tierra, voltaje de CA |
| Fuente de alimentación |
CC 9V (batería seca Zi-Mn R14S 1.5V 6 piezas, espera continua durante 300 horas) |
Rango de medición
|
Resistencia de tierra: 0.00Ω-30.00kΩ |
| Resistividad del suelo: 0.00Ωm-9000kΩm |
| Voltaje de tierra: 0V~600V |
| Modo de medición |
Medición precisa de 4 hilos, medición de 3 hilos, medición simple de 2 hilos |
| Método de medición |
Resistencia de tierra: método de polo de cambio de corriente nominal, corriente de medición 20mA máx.
Resistividad del suelo: medición de 4 hilos (método Wenner)
Voltaje de tierra: rectificación promedio (entre P(S)-ES) |
| Frecuencia de prueba |
128Hz/111Hz/105Hz/94Hz(AFC) |
| Corriente de cortocircuito de prueba |
CA 20mA máx. |
| Corriente de circuito abierto de prueba |
CA 40V máx. |
| Onda de voltaje de prueba |
Onda sinusoidal |
| Rango de distancia del electrodo |
Se puede configurar 1m-100m |
| Cambio |
Resistencia de tierra: 0.00Ω-30.00kΩ, cambio automático |
| Resistividad del suelo: 0.00Ωm-9000kΩm, cambio automático |
| Retroiluminación |
Retroiluminación de pantalla azul, adecuada para lugares con poca luz |
| Modo de visualización |
Pantalla LCD súper grande de 4 dígitos, retroiluminación de pantalla azul |
| Indicador de medición |
Durante la medición, indicador de flash LED, pantalla de cuenta regresiva LCD, indicador de barra de progreso |
| Dimensión del marco LCD |
128mm×75mm |
| Dimensión de la ventana LCD |
124mm×67mm |
| Dimensión |
L×W×H: 215mm×190mm×95mm |

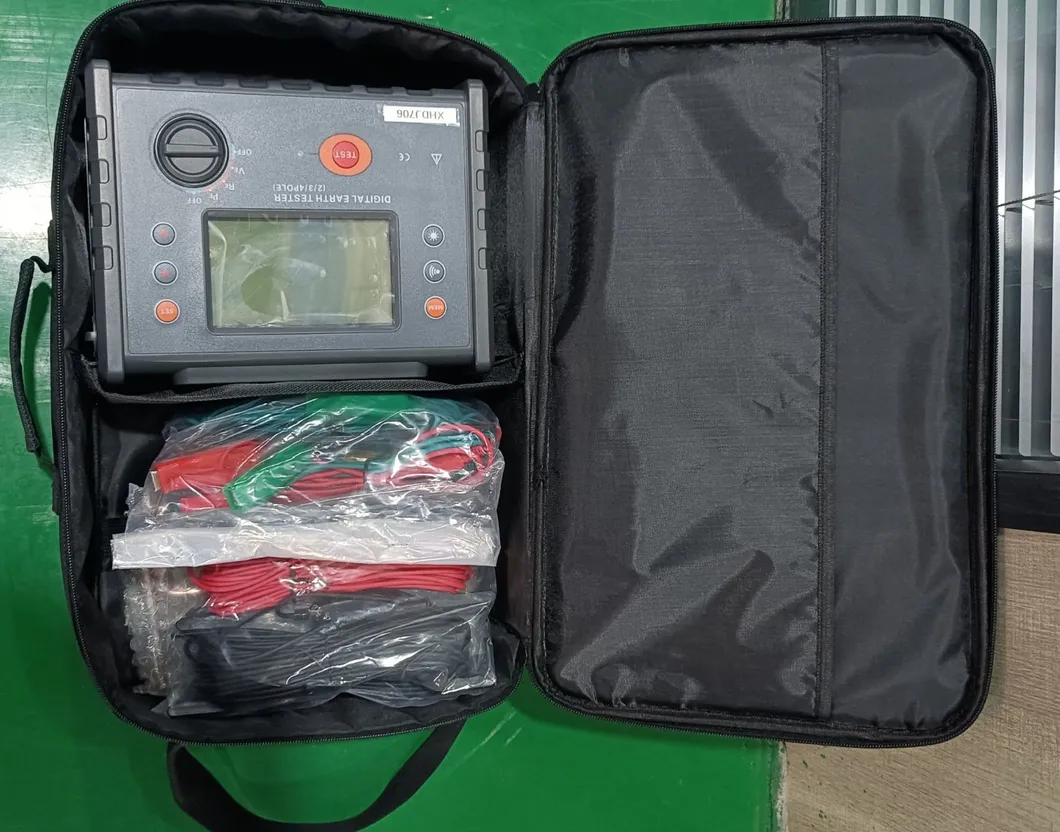

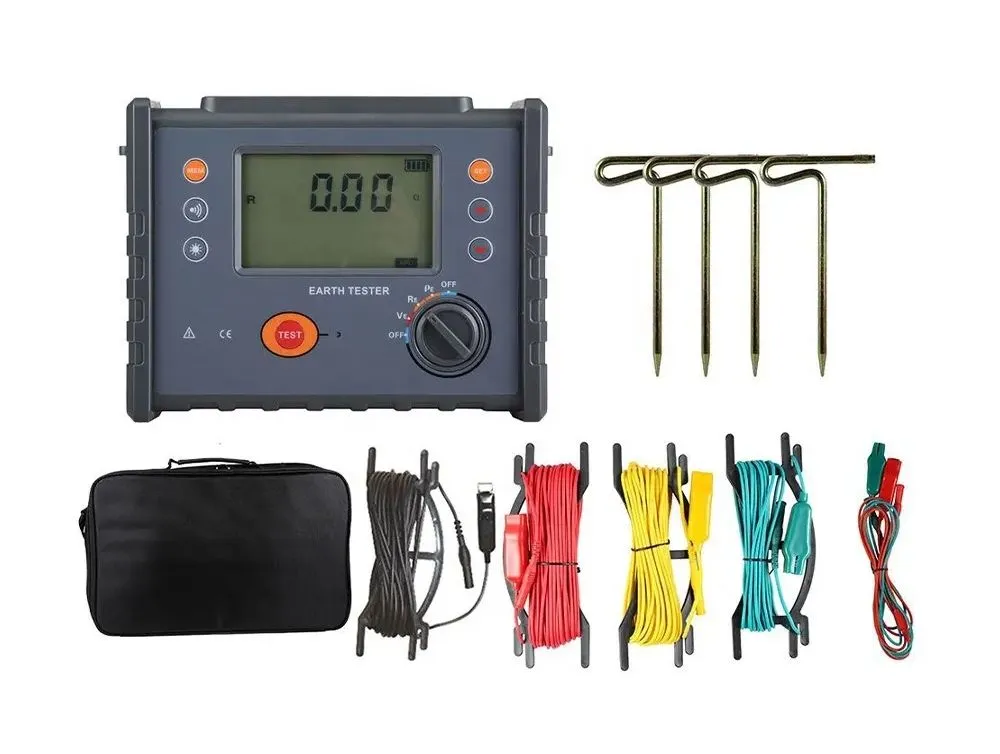

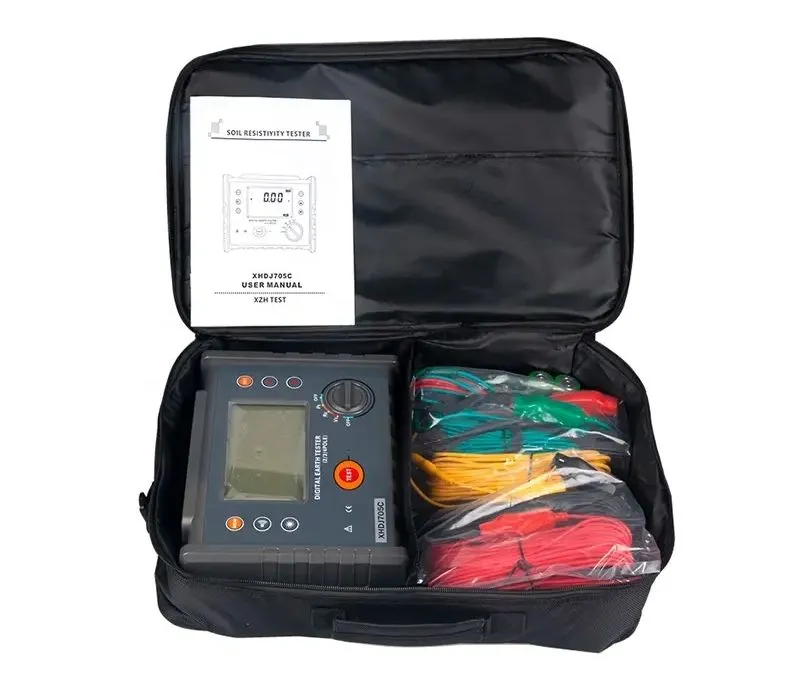

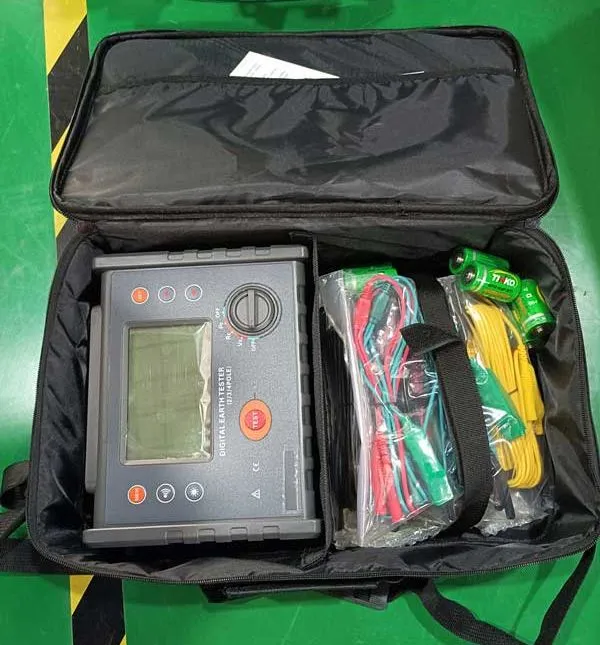

| Cable de prueba estándar |
4 cables: cada uno rojo 20m, negro 20m, amarillo 10m y verde 10m |
| Cable de prueba simple |
2 cables: 1pc rojo 1.6m y 1pc negro 1.6m |
| Varilla de tierra auxiliar |
4 varillas: Φ10mm×150mm |
| Tasa de medición |
Voltaje a tierra: aproximadamente 3 veces/segundo |
| |
Resistencia de tierra, resistividad de suelo: aproximadamente 5 segundos/tiempo |
| Tiempos de medición |
Más de 5000 veces (prueba de cortocircuito, el tiempo de intervalo debe ser de al menos 30 segundos) |
| Voltaje del circuito |
por debajo de CA 600V |
| Interfaz USB |
Con interfaz USB, admite supervisión de software, los datos de almacenamiento se pueden cargar a la computadora, guardar o imprimir. |
| Cable de comunicación USB |
Un cable de comunicación USB, longitud 1.5m |
| Almacenamiento de datos |
300 conjuntos, "MEM" indicador de almacenamiento de icono, muestra "FULL" icono para indicar que el almacenamiento está lleno |
| Retención de datos |
Función de retención de datos: "HOLD" visualización del icono |
| Lectura de datos |
Función de lectura de datos: "READ" visualización del icono |
| Visualización de desbordamiento |
Función de desbordamiento que excede el rango de medición: "OL" visualización del icono |
| Prueba de interferencia |
Reconoce la señal de interferencia automáticamente, "NOISE" visualización del icono cuando el voltaje de interferencia supera los 5V |
| Prueba de tierra auxiliar |
Puede medir la resistencia de tierra auxiliar, 0.00KΩ-30kΩ(100R+rC<50kΩ, 100R+rP<50kΩ) |
| Función de alarma |
Cuando el valor de medición excede el valor de configuración de alarma, hay un sonido de alarma "Bip-bip-bip" |
| Voltaje de la batería |
Cuando el voltaje de la batería disminuye a aproximadamente 7.5V, se mostrará el icono de bajo voltaje de la batería, lo que indica que se debe reemplazar la batería. |
Consumo de energía
|
En espera: aproximadamente 20mA (retroiluminación apagada) |
| Encendido y con retroiluminación: aproximadamente 45mA (25mA sin retroiluminación) |
| Medición: aproximadamente 100mA (retroiluminación apagada) |
Peso
|
Peso total: 4.5kg (incluido el embalaje) |
| Medidor: 950g (incluida la batería) |
| Cables de prueba: 1560g |
| Varillas de tierra auxiliares: 935g (4 piezas) |
| Temperatura y humedad de trabajo |
-10℃-40℃, por debajo del 80%rh |
| Temperatura y humedad de almacenamiento |
-20℃-60℃, por debajo del 70%rh |
| Protección contra sobrecarga |
Medición de resistencia de tierra: entre cada interfaz deC(H)-E,P(S)-ES, CA 280V/3 segundos |
| Resistencia de aislamiento |
Más de 20MΩ (entre el circuito y la carcasa es de 500V) |
| Voltaje de resistencia |
CA 3700V/rms (entre el circuito y la carcasa) |
| Características electromagnéticas |
IEC61326(EMC) |
| Tipo de protección |
IEC61010-1 (CAT III 300V, CAT IV 150V, Contaminación 2), IEC61010-031, IEC61557-1 (Resistencia de tierra), IEC61557-5 (Resistividad del suelo), JJG 366-2004 |
