Fuego digital a través del puente para la ubicación de fallas del cable en cables de alta tensión de gran sección

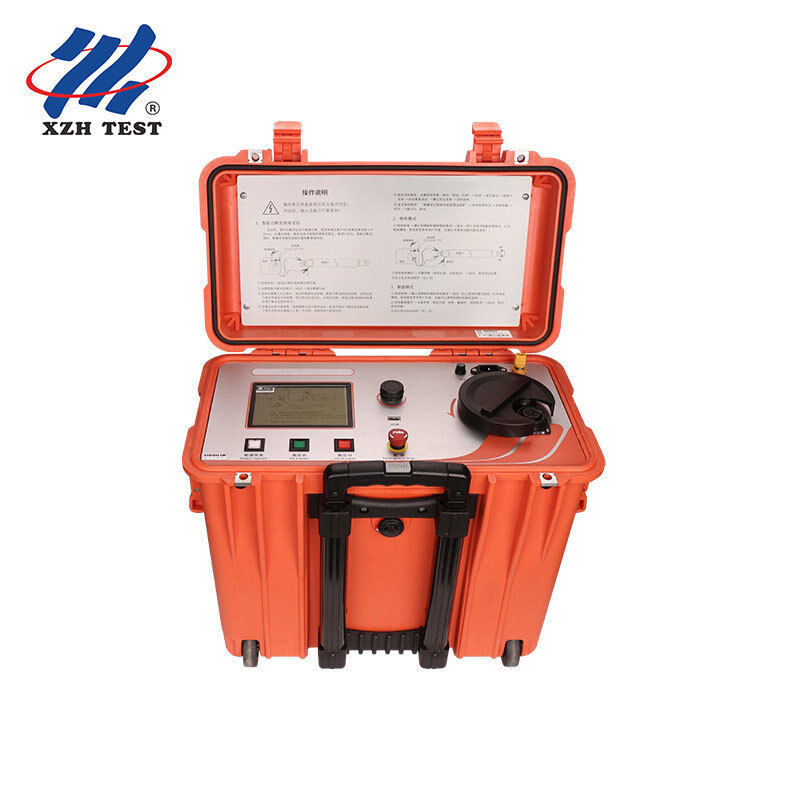

El puente de quemado digital XHSC-60Q es un instrumento de prelocalización de fallas de cable de alto rendimiento diseñado para cables de alimentación de alto voltaje de 60 kV y menos. Diseñado específicamente para instalaciones de energía renovable, infraestructura crítica y redes de distribución de energía industrial, proporciona hasta 600 mA de corriente de quemado controlada para convertir fallas de alta resistencia en fallas de baja resistencia y localizables, lo que permite una prelocalización de fallas rápida y precisa en cables subterráneos de gran sección y larga distancia.A diferencia de los puentes de quemado convencionales dirigidos a aplicaciones genéricas de servicios públicos, el XHSC-60Q está diseñado específicamente para operadores que gestionan granjas solares a gran escala, sistemas de recolección de energía eólica, alimentaciones de energía de centros de datos y redes de cables industriales pesados, donde las secciones transversales de los cables a menudo superan los 400 mm² y la resistencia de la falla puede alcanzar decenas de kiloohmios.Público objetivo:

Equipos de Operaciones y Mantenimiento en granjas solares fotovoltaicas, plantas de energía eólica, centros de datos, parques industriales y subestaciones de servicios públicos, donde minimizar el tiempo de inactividad en redes de cables enterrados de alta capacidad es fundamental para la protección de los ingresos.

• Amplio rango de voltaje: Salida ajustable continuamente de 0 a 60 kV, que cubre todo el espectro de requisitos de diagnóstico de fallas de cables de media y alta tensión.
• Control digital inteligente: Regulación basada en microprocesador con monitoreo de voltaje/corriente en tiempo real e interbloqueos de seguridad automáticos para la protección del operador.
• Diseño portátil compacto: Con un peso aproximado de 25 kg y dimensiones de 30 cm x 46 cm x 50 cm, fácilmente transportable en vehículos de servicio de campo para su despliegue in situ.
• Compatible con generador: Alimentado por un generador portátil estándar de 2 kW+, lo que permite la operación en sitios remotos de energía renovable sin acceso a la red.
• Certificado CE: Cumple con las normas europeas de seguridad y EMC para equipos de prueba eléctrica profesional.
• Especificaciones técnicasParámetro

• Plantas de energía eólica: Diagnóstico de cables inter-array y de exportación de media tensión en instalaciones eólicas terrestres y marinas.
• Centros de datos: Pruebas de integridad de cables de alimentación crítica para prevenir tiempos de inactividad no planificados en rutas de suministro redundantes.
• Parques industriales y minería: Localización de fallas en cables enterrados de gran sección en entornos industriales pesados y de extracción.
• Subestaciones de servicios públicos: Prelocalización de fallas de alta resistencia en cables de alimentadores de distribución de 10 kV a 35 kV.
• Cómo funcionaEl XHSC-60Q opera según el principio de quemado: se aplica una salida de CC de alto voltaje controlada al cable defectuoso, calentando y carbonizando gradualmente el punto de falla. Este proceso reduce la resistencia de la falla de potencialmente cientos de kiloohmios a unos pocos ohmios o menos. Una vez que la falla se convierte en un estado de baja resistencia, se pueden utilizar métodos estándar de TDR (Reflectometría en el Dominio del Tiempo) o de corriente de impulso para medir con precisión la distancia a la falla, mejorando drásticamente la precisión de la prelocalización y reduciendo el tiempo de excavación.
