Sistema de localización de fallas de cable portátil preciso

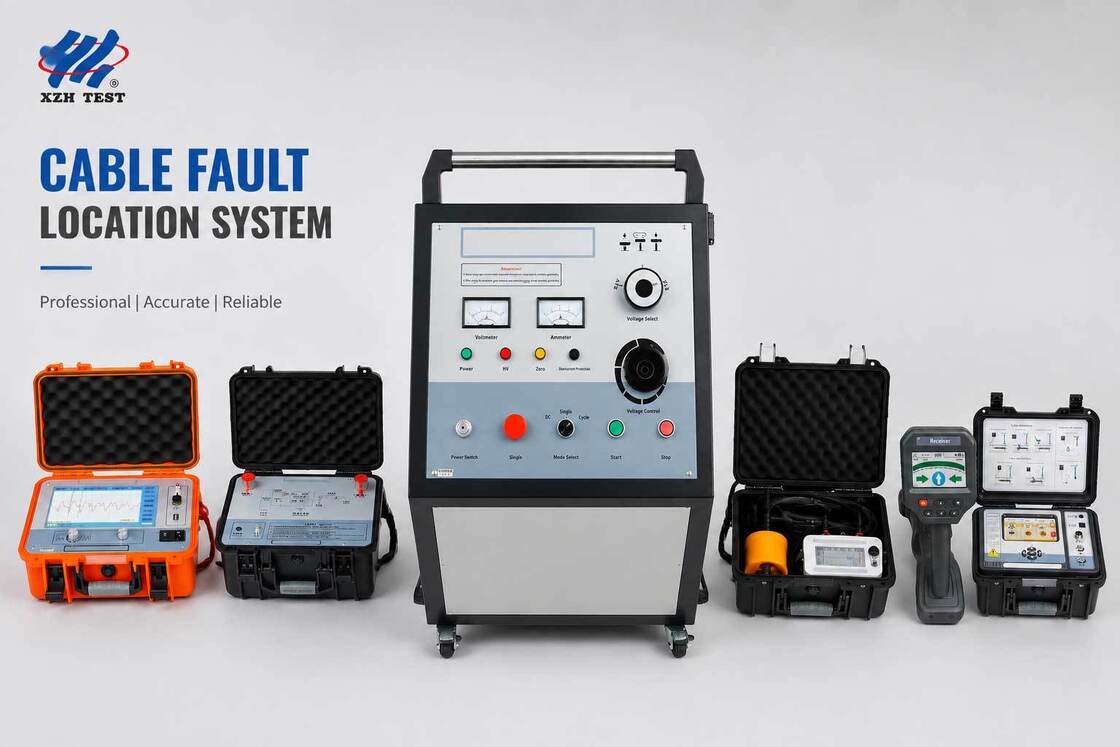

El sistema XZH TEST Accurate Portable Cable Fault Location System es una plataforma de diagnóstico totalmente integrada diseñada para redes de cables de alimentación subterráneos de media y baja tensión de hasta 35 kV. Combinando un generador de sobretensión multivotaje de 2048 J, un prelocalizador TDR digital de 400 MHz, un localizador de fallas acústico-magnético de alta precisión y un probador integral de ruta de cable multifrecuencia en una solución de campo coordinada, este sistema cubre todo el flujo de trabajo de localización de fallas, desde el acondicionamiento de fallas y la prelocalización hasta la localización precisa a nivel de centímetro y la identificación de la ruta del cable. Diseñado para equipos de campo de servicios públicos, contratistas eléctricos y equipos de mantenimiento industrial, ofrece precisión de nivel profesional en un paquete robusto y transportable clasificado para entornos de campo hostiles de -25 °C a +65 °C.

1. XHHV535-4TS — Generador de sobretensión de alta tensión de 2048 J

Fuente de energía de impulso y acondicionamiento de fallas

La potencia del sistema. Suministra hasta 2048 julios de energía de sobretensión con tres niveles de voltaje conmutables (8 kV / 16 kV / 32 kV) para un control preciso de la energía en diferentes clasificaciones de voltaje de cable. Proporciona los impulsos de alta energía requeridos para la prelocalización de fallas por reflexión de arco y la localización acústico-magnética. Cuenta con una corriente de quemado continua de 60 mA para el acondicionamiento de fallas, enclavamiento de protección de arranque cero, descarga automática de capacitancia interna y carcasa con clasificación IP54.

• Voltaje de salida: 8 kV / 16 kV / 32 kV (conmutable en tres niveles)
• Energía de descarga: 2.048 julios (máximo)
• Corriente de quemado: 60 mA a 32 kV para acondicionamiento de fallas
• Condensador incorporado: 64 µF / 16 µF / 4 µF
• Seguridad: Enclavamiento de arranque cero, descarga automática, protección contra sobretensión/sobrecorriente/sobrecalentamiento
• Clasificación de protección: IP54

2. XHGG502A — Prelocalizador de fallas de cable TDR digital

Rango de fallas de alta resolución

Reflectómetro de dominio de tiempo avanzado para la medición rápida de la distancia inicial de la falla. Admite cuatro métodos de prueba: pulso de bajo voltaje, corriente de impulso, voltaje de impulso y múltiples pulsos ARC, para manejar todos los tipos de fallas de aislamiento de cable. Con una frecuencia de muestreo máxima de 400 MHz, una amplitud de pulso de 300 V y diez rangos de medición seleccionables de 100 m a 100 km, ofrece una resolución mínima de 0,07 m con un error de medición ≤±(0,5 % × L + 1 m). Cuenta con coincidencia automática de impedancia y ganancia de señal ajustable de 0 a 100 %.

• Métodos de prueba: Pulso LV, Corriente de impulso, Voltaje de impulso, Múltiples pulsos ARC
• Frecuencia de muestreo: 1 MHz – 400 MHz
• Alcance de medición: ≥120 km
• Resolución mínima: 0,07 m
• Amplitud del pulso: 300 V
• Impedancia de salida: Coincidencia automática

3. XHDD503C — Localizador de fallas acústico-magnético de alta precisión

Localización de fallas a nivel de centímetro

Receptor síncrono acústico-magnético de grado profesional para la localización precisa de fallas. Opera en cuatro modos (Estándar, Mejorado, Reducción de ruido, Personalizado) con métodos inteligentes de diferencia de tiempo, inspección electromagnética y medición acústica. La pantalla a color TFT de 5 pulgadas ultra brillante de 800 × 480 proporciona una guía gráfica intuitiva, mientras que la ganancia totalmente automática de 120 dB y el rango dinámico de 16 engranajes (0–112 dB) garantizan una detección confiable en las condiciones de campo más ruidosas. Clasificación impermeable IP65 para operación en todo tipo de clima.

• Precisión de punto fijo: 0,1 m (punto fijo y ruta)
• Ganancia: 120 dB, totalmente automática + manual ajustable
• Rango de frecuencia: 100 – 1600 Hz
• Pantalla: TFT a color de 5 pulgadas ultra brillante 800 × 480
• Batería: 4 × 18650 de litio, más de 8 horas de autonomía
• Impermeable: IP65

4. XHGX507C — Probador integral de tuberías de cable

Rastreo e identificación de ruta

Sistema transmisor-receptor multifrecuencia para rastreo de ruta de cable, medición de profundidad, identificación de cable y detección de fallas de voltaje de paso. El transmisor emite hasta 15 W en 11 frecuencias activas (640 Hz a 197 kHz) con 9 niveles de potencia ajustables y una salida máxima de 150 Vpp. El receptor cuenta con una pantalla LCD a color de 4,3 pulgadas visible a la luz solar que muestra la profundidad, la corriente, la frecuencia, el modo, la ganancia y la intensidad de la señal. Admite métodos de salida de conexión directa, acoplamiento e inducción con abrazadera de acoplamiento de Φ150 mm. La profundidad de detección alcanza de 0 a 20 m.

• Frecuencias activas: 11 frecuencias de 640 Hz a 197 kHz
• Potencia de salida: 15 W máx., 9 niveles ajustables
• Profundidad de detección: 0 – 20 m
• Pantalla: LCD a color de 4,3 pulgadas, visible a la luz solar
• Modos de trabajo: Rastreo, identificación, voltaje de paso
• Detección pasiva: Frecuencia de red de 50/60/250 Hz + banda de RF

1. Prueba de aislamiento de cable y acondicionamiento de fallas (XHHV535-4TS)Realice una medición inicial de resistencia de aislamiento para confirmar la presencia de fallas y caracterizar el tipo de falla. Aplique CC o sobretensión de alto voltaje para acondicionar el punto de falla, haciendo que se produzca un destello y se descargue para crear una señal transitoria detectable.
2. Prelocalización de fallas (XHGG502A)Conecte el prelocalizador TDR y utilice los principios de reflexión de ondas viajeras para realizar una medición aproximada de todo tipo de fallas de aislamiento principal del cable. Seleccione el método de prueba óptimo (pulso LV, corriente de impulso, voltaje de impulso o múltiples pulsos ARC) según las características de la falla para un cálculo rápido de la distancia.
3. Rastreo e identificación de ruta (XHGX507C)Despliegue el probador integral para rastrear la ruta exacta del cable, medir la profundidad de enterramiento e identificar positivamente el cable objetivo entre múltiples circuitos. Marque la ruta en la superficie del suelo para prepararse para una localización precisa.
4. Generación de impulsos de sobretensión (XHHV535-4TS)Aplique sobretensiones de alta energía al cable defectuoso en el nivel de voltaje seleccionado para crear señales acústicas y electromagnéticas detectables en el punto de falla para el localizador.
5. Localización precisa (XHDD503C)Recorra la ruta del cable con el localizador acústico-magnético utilizando métodos inteligentes de diferencia de tiempo y disparo síncrono. Identifique la ubicación exacta de la falla con una precisión de 0,1 m, minimizando el área de excavación y el tiempo de reparación.
6. Reparación y verificación de cablesExcave con precisión en el punto marcado, repare el cable y verifique la restauración con una prueba de aislamiento final para confirmar la integridad operativa.

• Redes de distribución urbana: Localización de fallas en cables de distribución subterráneos de media y baja tensión en entornos urbanos, donde la precisión de localización de 0,1 m minimiza la excavación de carreteras, las interrupciones del tráfico y los costos de restauración.
• Instalaciones industriales: Diagnóstico de cables de distribución de energía de plantas, incluidos los que corren bajo pisos de concreto, patios pavimentados y cimientos de edificios donde el acceso está restringido.
• Sitios de energía renovable: Detección de fallas de cables en parques eólicos, plantas solares fotovoltaicas y instalaciones de almacenamiento de energía con extensas redes de cables colectores y alimentadores subterráneos.
• Infraestructura de transporte: Diagnóstico de cables subterráneos para ferrocarriles, aeropuertos, puertos y sistemas eléctricos de túneles donde la rápida recuperación de fallas es fundamental para la continuidad operativa.
• Servicios públicos eléctricos y contratistas de servicios: Mantenimiento preventivo rutinario, respuesta a fallas de emergencia y pruebas de puesta en marcha posteriores a la instalación para redes de cables de alimentación de BT/MT.
