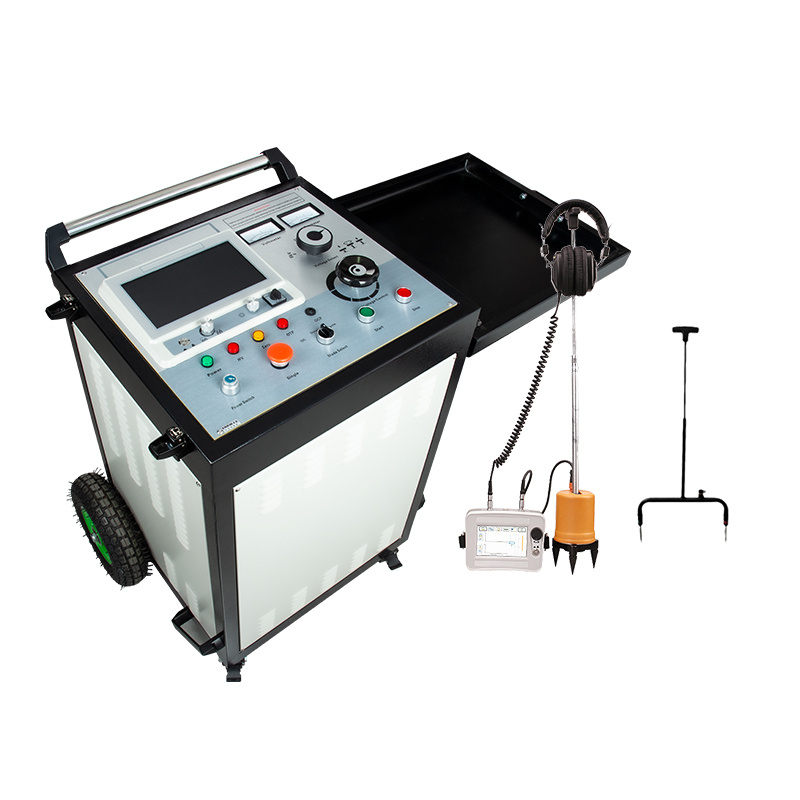

Localizador portátil de fallas de cable TDR con pantalla táctil de 10.1 pulgadas

Unidad portátil con cuatro ruedas, IP43

Muy fácil de usar "girar y hacer clic" solo

Interfaz de mando giratorio

Energía de sobretensiones/golpes 2,048

Pruebas de corriente continua de joule/aumento de la corriente continua de hasta 32 kV, quema de hasta 32 kV Potencia de trabajo 2000VA Métodos de despliegue: ARC Multishot, ICE y DECAY,Impulso de bajo voltaje Circuitos de seguridad incorporados para el monitoreo de la conexión a tierra (F-Ohm) y el monitoreo del potencial táctil (F-Voltage)

Características

• pantalla táctil TFT a todo color de 10,1 pulgadas;

• Sistema integrado, modo de visualización y operación seguro, estable y sencillo;

• Con la función de comprobar la velocidad de onda del cable, la longitud del cable y la distancia de falla;

• Muestreo continuo totalmente automático, captura de forma de onda en todo momento, oportuna y precisa.

• Con ajuste automático del rango de prueba, análisis automático de la forma de onda y visualización de la distancia de prueba.

• Menú chino completo, botón táctil y de codificación dos modos de operación, sencillo, rápido y fiable.

• Con el método de pulso de bajo voltaje, el método de flashover de alto voltaje, la tecnología de prueba del método de pulso múltiple (8 veces), la pantalla de forma de onda es suave y fácil de leer.

• Cuando se utiliza el método de pulsos múltiples, se utiliza con un acoplador de pulsos para mostrar 8 grupos de comparaciones de formas de onda de alto y bajo voltaje, lo que es conveniente para la distancia de prueba automática,análisis manual y medición de distancia.

• El instrumento tiene potentes capacidades de procesamiento de datos, lo que es conveniente para los usuarios para gestionar y archivar archivos de forma de onda.

• Tiene una función de almacenamiento masivo de las formas de onda de prueba: las formas de onda probadas en el sitio pueden almacenarse convenientemente en el instrumento en el orden especificado por las regulaciones de denominación chinas,para que puedan ser llamados a la observación y análisis en cualquier momento; puede almacenar más de 8.000 registros de forma de onda de pulso de bajo voltaje y flashover de alto voltaje, y más de 250 registros de forma de onda de pulso múltiple.Los archivos de forma de onda se pueden importar en el software de ordenador para la gestión y el análisis utilizando la comunicación USB.

• Ultra alto brillo, luminosidad de retroiluminación LED de hasta 280 nit, resolución 1024*600, fácil de operar a la luz solar directa.

• Batería de litio de gran capacidad incorporada, admite carga rápida y puede probarse en un entorno sin fuente de alimentación.

Parámetros técnicos

Función del sistema

1.Use DC o pulso de alta tensión para hacer que el punto de falla del cable parpadee y descargue

2.Utilizar el principio de reflexión de ondas de viaje para hacer una medición aproximada de todos los tipos de fallos de aislamiento del cable principal

3. Utilice el método de sincronización acústica y magnética para realizar una medición precisa de todos los tipos de fallos del aislamiento principal del cable

Yo, generador de sobretensiones de alto voltaje

V Cables de ensayo

Métodos de reubicación ARC Multishot:El método de reflexión por arco superpone y compara un rastro de referencia de bajo voltaje y un rastro de falla de alto voltaje capturado a través de la descarga del condensador a través de un filtro inductivo (tipo bobina).

Se muestran 8 mediciones comparativas por disparo ARM (función de disparo múltiple) y los resultados se evalúan automáticamente.el método de corriente de impulso o de impulso de sobretensiones mide el componente de corriente de la onda de viajeEsta técnica es adecuada para cables largos y cables PILC.

DECAY: después del encendido por defecto a través de una fuente HV DC, el método DECAY mide el componente de voltaje de la onda de viaje.Cables de transmisión HV y fallas con tensión de ruptura muy alta.

IFL: Localización de fallas intermitentes; para encontrar fallas intermitentes con características cambiantes temporalmente como ocurren a menudo en los sistemas de iluminación callejera.

V Cables de ensayo

V Cables de ensayo

Yo..."Alto"generador de sobretensiones

Yo..."Alto"generador de sobretensiones
