🎯 Aplicación Objetivo: Diseñado especialmente para ingenieros de relés de protección de transformadores y equipos de confiabilidad de red que gestionan la puesta en servicio de subestaciones y la reenergización posterior al mantenimiento. A diferencia de los equipos de prueba de propósito general, el XHXC105 se enfoca en prevenir fallas en cascada por sobrecorriente de magnetización simétrica, mal funcionamiento de relés de protección y perturbaciones de voltaje en la red causadas por el magnetismo residual del núcleo, protegiendo no solo los transformadores individuales sino también la estabilidad de las redes eléctricas interconectadas.
⚠️ Riesgos de Magnetismo Residual Después de Pruebas de CC: Sin una desmagnetización adecuada antes de la reenergización, el magnetismo residual del núcleo puede causar: (1) Mal funcionamiento de los relés de protección y fallas en la puesta en servicio de transformadores; (2) Disparo por sobrecorriente de magnetización simétrica en transformadores adyacentes en servicio en múltiples subestaciones, causando cortes generalizados; (3) Corrientes de magnetización de excitación que dañan transformadores y interruptores automáticos; (4) Contaminación armónica que degrada la calidad de la energía de la red; (5) Saturación del CT que reduce la precisión de la medición y la confiabilidad del relé.

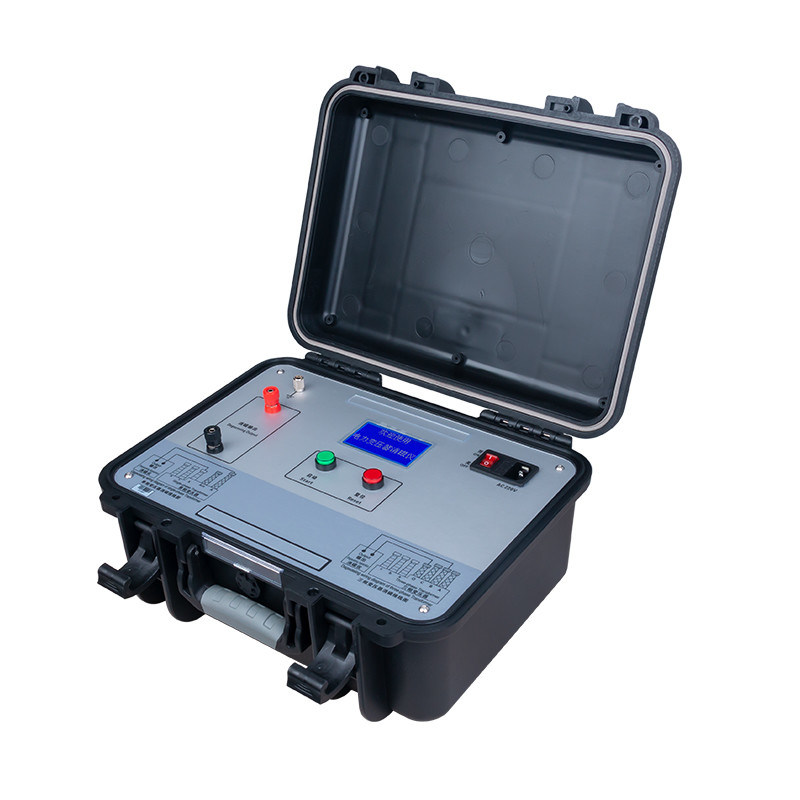

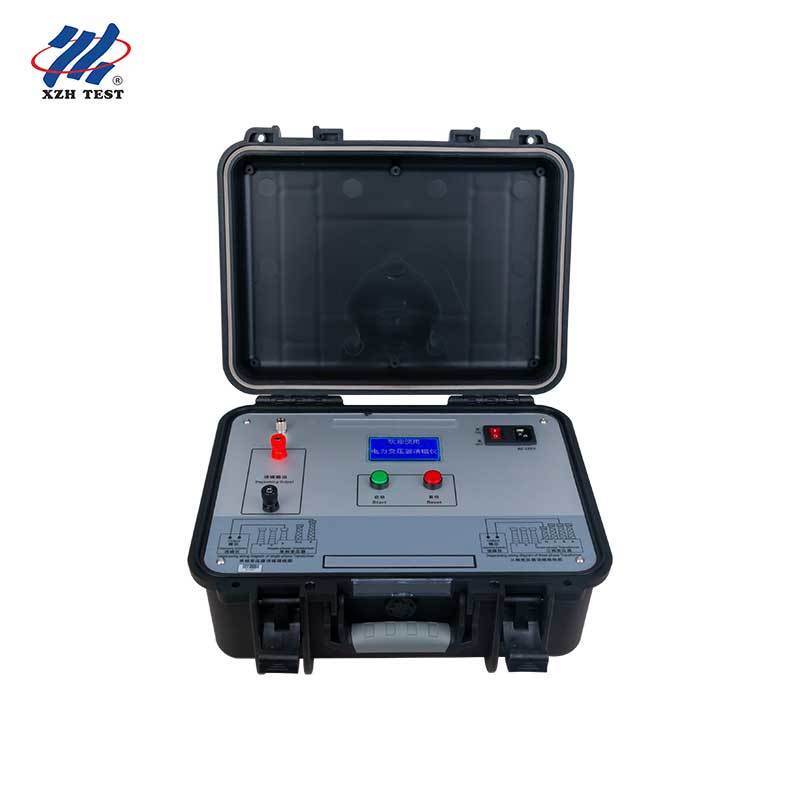

Instrumento Portátil de Desmagnetización de Transformadores XHXC105
El Instrumento de Desmagnetización de Transformadores XHXC105 es un dispositivo especializado diseñado para eliminar los peligros del magnetismo residual que quedan en los núcleos de los transformadores después de pruebas de resistencia de CC, mediciones de relación de voltaje y otros procedimientos de diagnóstico. Juega un papel fundamental en la protección de los transformadores de potencia contra el impacto de la corriente de magnetización de excitación y en la garantía de una puesta en servicio segura y confiable de transformadores de 35 kV y superiores, especialmente unidades de gran capacidad en niveles de voltaje de 330 kV+.
Construido sobre tecnología patentada de atenuación por conversión de frecuencia de CC, el XHXC105 introduce un modo de desmagnetización automático junto con operación manual, eliminando la intervención repetitiva del usuario. El módulo LCD ampliado muestra información operativa más rica, incluyendo la corriente de desmagnetización en tiempo real, el estado del modo y el porcentaje de progreso. Una interfaz refinada de dos botones (rojo para selección y reinicio, verde para confirmación e inicio) simplifica la operación en campo. El tiempo del ciclo de desmagnetización se ha reducido de 30 minutos a menos de 4 minutos, con una efectividad de pasada única superior al 90%.
Características Principales
Atenuación por Conversión de Frecuencia de CC Patentada: Tecnología propietaria que reduce progresivamente la amplitud de la corriente mientras alterna la polaridad, reduciendo gradualmente el bucle de histéresis y neutralizando los polos magnéticos residuales para una desmagnetización completa.
Desmagnetización Trifásica Solo Fase B: Una sola conexión al casquillo de la fase B logra la desmagnetización completa de las tres fases, reduciendo drásticamente el tiempo de configuración en sitio y eliminando la necesidad de múltiples reconexiones durante la puesta en servicio del transformador.
Operación de Doble Modo: El modo automático aplica secuencialmente niveles de corriente de 5A, 1A, 200mA y 5mA sin intervención del usuario. El modo manual proporciona selección individual de nivel de corriente para desmagnetización dirigida basada en la severidad del magnetismo residual.
Adquisición de Datos AD de 16 Bits: Conversión analógico-digital de alta resolución con juicio automático de estabilización de corriente garantiza un control preciso de la corriente de desmagnetización y resultados repetibles en diversas condiciones de campo.
Tiempo de Ciclo Inferior a 4 Minutos: La desmagnetización de pasada única se completa en menos de 4 minutos (manual) o 9 minutos (ciclo completo automático), una mejora drástica con respecto a los ciclos de 30 minutos de los instrumentos de generación anterior, lo que permite programas eficientes de puesta en servicio de múltiples transformadores.

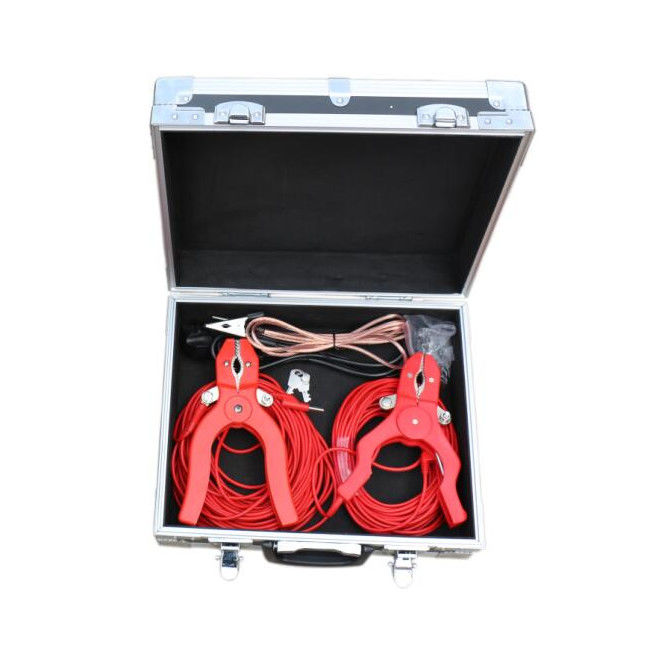

Compatibilidad con Cables de Prueba de Resistencia de CC: Reutiliza directamente los cables de corriente de las pruebas de resistencia de devanado de CC, agilizando la transición de las pruebas de diagnóstico a la desmagnetización sin cambios de cable.
Diseño Compacto para Campo: Con un peso de solo 5 kg (sin incluir los cables de prueba), el XHXC105 está diseñado específicamente para despliegue móvil en sitios de subestaciones con un mínimo esfuerzo de configuración.
Especificaciones Técnicas
| Corriente de Desmagnetización |
5A, 1A, 200mA, 5mA (Personalizable) |
| Modo de Desmagnetización |
Manual / Automático |
| Tiempo de Desmagnetización |
Manual: 3 min/ciclo | Automático: 9 min/ciclo |
| Efectividad de Desmagnetización |
>90% por pasada única |
| Progreso de Desmagnetización |
Pantalla en tiempo real de 0-100% |
| Fuente de Alimentación de Trabajo |
CA 220V±10%, 50Hz±1Hz |
| Calificación del Fusible |
8A (CA 220V) |
| Temperatura Ambiente |
-25℃～50℃ |
| Humedad Ambiental |
≤90% |
| Peso |
5 kg (Excluyendo Cables de Prueba) |
| Pantalla |
LCD con Corriente en Tiempo Real, Modo y Progreso |
| Transformadores Aplicables |
35kV y Superior; Optimizado para Unidades de Gran Capacidad de 330kV+ |
Principio de Funcionamiento
El instrumento emplea atenuación por conversión de frecuencia de CC: (1) Se aplica corriente de desmagnetización de CC; (2) La amplitud de la corriente disminuye periódicamente; (3) La polaridad de la corriente se alterna periódicamente; (4) El bucle de histéresis se estrecha progresivamente y los polos magnéticos se cancelan mutuamente para lograr una desmagnetización completa.
Guía de Conexión
| Transformador Monofásico |
Conectar a los terminales A y X |
| Transformador Trifásico |
Conectar solo al casquillo de la fase B y al neutro (O) - las tres fases se desmagnetizan simultáneamente |
| Salida de Desmagnetización |
No polarizada; los terminales de salida no tienen distinción de positivo/negativo |
Notas de Seguridad Importantes
Lea el manual del usuario a fondo y verifique el cableado correcto antes de la operación.
Asegúrese de que el terminal de tierra esté conectado de manera confiable antes de encender.
No retire las pinzas de prueba durante el proceso de desmagnetización.
En cualquier situación anormal, presione el botón rojo RESET o apague el interruptor de alimentación inmediatamente.
Este es un instrumento electrónico de alta tensión de precisión; los no profesionales no deben desarmarlo; manéjelo con cuidado durante el transporte.
Preguntas Frecuentes
P1: ¿Por qué es esencial la desmagnetización antes de volver a energizar un transformador después de las pruebas de CC?
Las pruebas de resistencia de CC dejan inherentemente magnetismo residual en el núcleo del transformador. Sin desmagnetización, cuando el transformador se vuelve a energizar, este flujo residual satura el núcleo durante medio ciclo, generando masivas corrientes de magnetización de excitación que contienen alto contenido armónico. Esto puede causar: mal funcionamiento del relé de protección que conduce a fallas en la puesta en servicio; sobrecorriente de magnetización simétrica en transformadores adyacentes que causa disparos en cascada en múltiples subestaciones; daño físico a los devanados del transformador y a los interruptores automáticos por fuerzas electromagnéticas excesivas; e inestabilidad del voltaje de la red que afecta al equipo aguas abajo. El XHXC105 elimina este riesgo eliminando sistemáticamente el magnetismo residual antes de la reenergización.
P2: ¿Cómo funciona la desmagnetización solo de la fase B para transformadores trifásicos?
La tecnología patentada de atenuación por conversión de frecuencia de CC del XHXC105 permite la desmagnetización trifásica completa a través de una sola conexión al casquillo de la fase B y al neutro (O). El acoplamiento del circuito magnético dentro del núcleo del transformador propaga el efecto de desmagnetización a través de las tres fases simultáneamente, eliminando la necesidad de conexiones individuales de las fases A, B y C. Esto reduce el tiempo de configuración en campo en aproximadamente un 70% y minimiza el riesgo de errores de cableado durante campañas de puesta en servicio de múltiples transformadores.
P3: ¿Cuándo debo usar el modo automático en lugar del modo manual?
Se recomienda el modo automático para la desmagnetización estándar posterior a pruebas de CC donde se desconoce el nivel de magnetismo residual. Aplica secuencialmente niveles de corriente de 5A → 1A → 200mA → 5mA durante aproximadamente 9 minutos, logrando una desmagnetización >90% sin intervención del usuario. El modo manual es adecuado cuando se conoce el nivel de corriente específico necesario, por ejemplo, después de un ciclo de desmagnetización parcial o al dirigirse a transformadores con bajo magnetismo residual conocido. El modo manual se completa en aproximadamente 3 minutos por nivel de corriente seleccionado y permite la reaplicación dirigida en niveles más altos si es necesario.
P4: ¿Cuáles son los requisitos de la fuente de alimentación y qué sucede si el instrumento no se enciende?
El XHXC105 requiere CA 220V±10%, 50Hz±1Hz. El fusible de 8A en el zócalo del panel trasero proporciona protección primaria contra sobrecorriente. Si el instrumento no se enciende: (a) verifique si el fusible de 8A se ha fundido; (b) verifique que el voltaje de suministro esté dentro de 220V±10%. Si usa un generador, confirme que la forma de onda de salida sea una onda sinusoidal de 50Hz y que una fase esté conectada a tierra como neutro; este es el problema de alimentación en campo más común. También se puede conectar un transformador de aislamiento en serie para resolver problemas de compatibilidad de forma de onda del generador.
P5: ¿Cómo se integra este instrumento con los flujos de trabajo existentes de pruebas de resistencia de CC?
El XHXC105 está diseñado para seguir sin problemas las pruebas de resistencia de devanado de CC. Los mismos cables de corriente utilizados para la medición de resistencia de CC se pueden conectar directamente a los terminales de salida de desmagnetización sin cambios de cable, eliminando la necesidad de subir al transformador para reconectar los cables de prueba. Después de completar las pruebas de resistencia de CC en todos los devanados, simplemente transfiera los conectores de los cables de prueba del medidor de resistencia al XHXC105, seleccione el modo de desmagnetización apropiado e inicie el ciclo. El flujo de trabajo completo, desde la medición final de resistencia hasta la desmagnetización completada, generalmente toma menos de 15 minutos por transformador para una unidad estándar de tres devanados.
