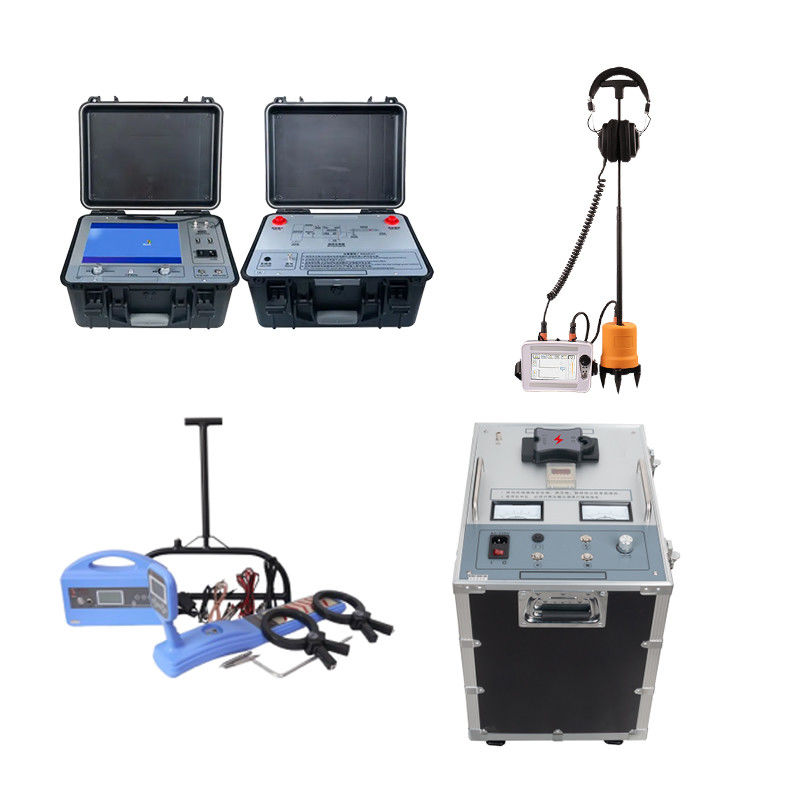

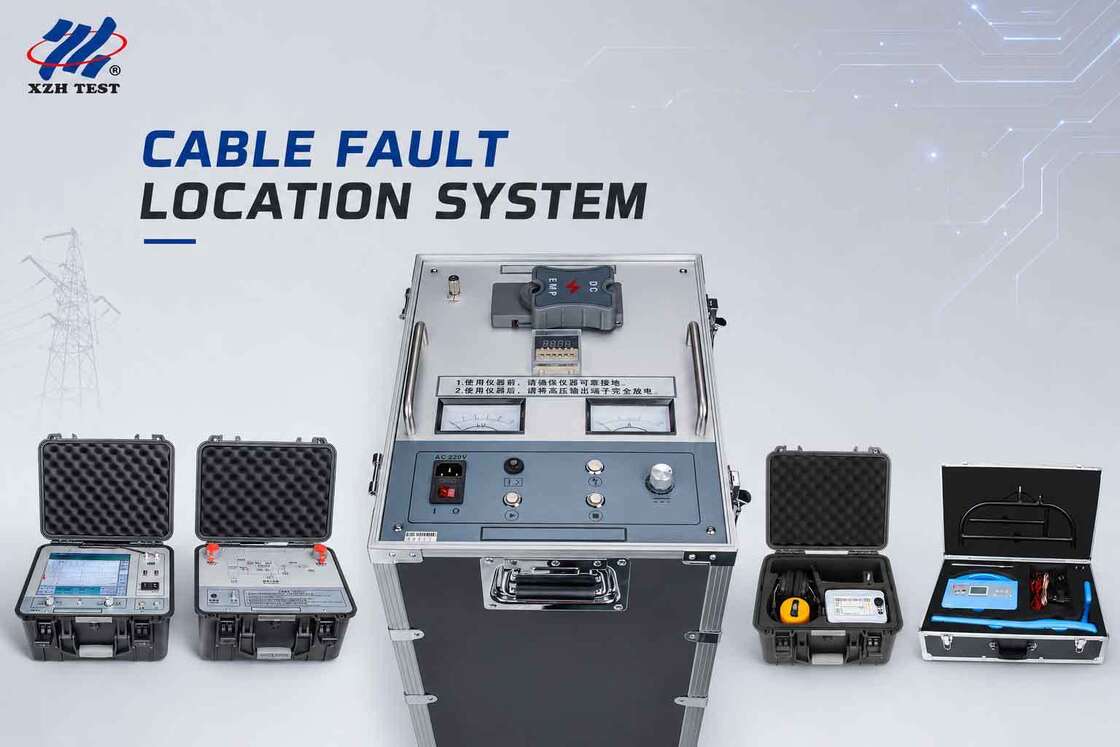

Sistema de localización de fallas de cable subterráneo para detectar fallas

• Detectar con precisión y rapidez el principal fallo de aislamiento de los cables de alimentación; calibrar la longitud del cable; detectar con precisión la dirección y la profundidad del cable enterrado.
• Prueba ¢prueba del cable con la corriente continua estándar
• Encontrar la falla ️Distancia en un cable.
• Pin - Apuntar a las fallas del cable en el suelo.
• Rastreando cables subterráneos.
• Seleccionando un cable de un paquete de cables.

Pre-ubicación de la falla del cable

La determinación de la distancia de la falla del cable (en metros o pies) desde el extremo de ensayo se define como la ubicación previa de la falla del cable.la precisión de la ubicación previa de la falla del cable reduce el tiempo necesario para la ubicación final de la falla en comparación con el generador de sobretensiones convencional y el método de localizaciónLa preclasificación utiliza métodos de bajo voltaje como el reflector de dominio de tiempo (TDR) y métodos de alto voltaje como SIM, ARC, MIM, ICM / ICE y el método de decadencia de voltaje.

Introducción

Se trata de un producto de calidad superior a los productos de calidad inferior.Pre-localizador de fallas del cableEs un instrumento especial para medir y analizar el estado del cable de alimentación y la distancia de falla.tratamiento de datos, visualización gráfica y análisis gráfico para completar la medición de la velocidad del cable, prueba de longitud del cable, prueba de distancia de falla del cable.

Unidad principal de acoplamiento de pulso (muestreo de pulso múltiple)

Principales características

• La señal reflejada enviada por el acoplador de pulso se muestra automáticamente, y al mismo tiempo se muestra la forma de onda completa del circuito abierto del cable.
• Calculación y visualización automáticas de la distancia de falla.
• Tiene la función de almacenar formas de onda masivas de ensayo: las formas de onda obtenidas del ensayo de campo pueden almacenarse convenientemente en el instrumento de acuerdo con el orden especificado,y puede ser recordado y observado en cualquier momento;
• con una interfaz USB estándar para impresoras;
• Funcionamiento sencillo y alta fiabilidad. Tiene un rendimiento de coste muy alto;
• Fuente de alimentación de la batería de litio de polímero incorporada, que puede probar el circuito abierto del cable y el cortocircuito de baja resistencia en ningún entorno de alimentación.

Los modos de trabajo de ensayoPre-localizador de fallas del cable XHGG502 ARCEl método de pulso de bajo voltaje, el método de flashover de alto voltaje y el método de pulso múltiple.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cableEl eco de la falla, y hay una gran variedad de formas de onda de prueba ideales.

Diferentes impulsos de alta tensión, diferentes longitudes de cable, diferentes distancias de falla de cable, y el período y la duración de grandes oscilaciones coseno son muy diferentes.La forma de onda recogida por el método de pulso secundario simple a menudo se ve perturbada por la gran oscilación coseno debido a un tiempo de retraso de transmisión insuficiente, y la forma de onda es caótica y difícil de analizar. Sólo se puede garantizar ajustando el tiempo de lanzamiento retrasado del pulso de prueba o utilizando un dispositivo de extensión de arco de voltaje medio,que aumenta la dificultad de operación y el peso y el coste del equipoEl método de pulsos múltiples supera estas dificultades y simplifica en gran medida los procedimientos de ensayo.Se obtienen ocho conjuntos de formas de onda de ensayo a partir del proceso de flashover de alto voltaje de un solo impacto., y siempre hay varios conjuntos de formas de onda que son convenientes para la interpretación de la distancia de falla.

Muestra del sistema de operación

Prueba de la distancia de falla del cable bajo el modo de prueba flashover de alto voltaje, este método de prueba es adecuado para detectar varios de la falla de alta resistencia.Ajustando la posición de las dos líneas del cursor, se puede determinar la distancia de falla.

Prueba de la distancia de falla del cable bajo el modo de prueba ARC (multi-shot), este método de prueba es adecuado para detectar varias fallas de alta resistencia, especialmente para las formas de onda que son difíciles de analizar,como fallas de cables de baja resistencia y sumergidos, el método de pulsos múltiples es más fácil de analizar y puede ayudar a los usuarios a determinar rápidamente la distancia de falla.

Prueba de la distancia de falla del cable en el modo de prueba de pulso de bajo voltaje. Para fallas de circuito abierto (ruptura) y cortocircuito de baja resistencia, la distancia de falla se puede medir fácilmente.

Parámetros técnicos

Introducción del panel

1. Muestra:12una pantalla táctil de grado industrial de 1 pulgada;
2. Comunicación:Interfaz de salida de señal de pulso del método de pulso de baja tensión, interfaz de entrada de señal del muestrador del método de flashover de alto voltaje;
3. - ¿ Por qué no?el terminal de seguridad de puesta a tierra;
4. Indicador de potencia:Indica la potencia interna de la batería, mostrada en 4 cuadrículas;
5. USB-1: ¿ Qué es eso?una tarjeta de red inalámbrica externa y un dispositivo de comunicación USB;
6. USB-2: ¿ Qué es eso?una tarjeta de red inalámbrica externa y un dispositivo de comunicación USB;
7. Interruptor de energía:posición "I", utilizar la fuente de alimentación de 220 V CA para suministrar energía al sistema;
8. El engranaje “II” utiliza la batería interna para alimentar el sistema; cuando el enchufe “power socket” está conectado a la fuente de alimentación de 220 V CA, también carga la batería al mismo tiempo;
9. "O" marcha, apague la energía del sistema;
10. Enchufe de energía:fuente de alimentación de trabajo del instrumento, puerto de conexión AC 220V;
11. El fusible:el lugar en el que esté instalado el fusible del sistema de alimentación de 220 V CA;
12. Autoverificación:transmitir señales bajo múltiples pulsos;
13. En / fuera:encender y apagar la potencia de trabajo del ordenador industrial;
14. Amplitud:Ajustar el botón de amplitud al recoger las formas de onda para cambiar la amplitud de las formas de onda recogidas;
15. Luz de indicación:la luz indicadora que refleje el método de inspección;
16. El desplazamiento:Ajustar el botón de desplazamiento al adquirir formas de onda para cambiar la altura de referencia de las formas de onda adquiridas;

Lista de embalaje

Trazabilidad de la ruta del cable, localización, identificación del cable, reparación y prueba de nuevo

Rastreamiento de la ruta del cable

A menudo, la determinación de la falla del cable toma más tiempo ya que no se ha realizado el seguimiento de la ruta del cable en prueba (CUT) o se desconoce la ruta del cable.La ruta exacta del cable se determina utilizando el método de inducción de audio.

En el método de inducción de audio, se inyecta una señal sinusoidal AC de alta frecuencia estable de un generador de frecuencia de audio en el CUT al final del ensayo,que completa su trayectoria a través de la tierra y está disponible en toda la extensión del cableUna bobina de sensor de trazado de ruta paralela a la tierra conectada a un receptor de audio recoge las señales,que se muestra visualmente en el receptor en forma de gráficos y en forma de sonido capturado a través de auricularesLa señal más fuerte se recibe exactamente por encima del cable y la intensidad de la señal se reduce si la bobina de búsqueda está a ambos lados del cable o lejos de él.La ruta del cable se determina mediante la búsqueda de señales de audio máximas en el receptor de audio y auriculares.

Descripción

El localizador de tuberías de cable subterráneo XHGX507 se utiliza principalmente para la localización de fallas en el cable, la identificación del cable, la trayectoria del cable y la medición de profundidad.Puede completar tareas que sólo podían ser realizadas por unos pocos conjuntos de instrumentos en el pasado.

Principio de trabajo

El localizador de tuberías de cable subterráneo está diseñado sobre la base del método de inducción electromagnética y la aplicación del principio de comunicación.

1. La señal electromagnética es generada por el transmisor, y la señal se transmite al cable subterráneo en ensayo mediante diferentes métodos de conexión de transmisión.
2. Después de que el cable subterráneo induce la señal electromagnética, se genera una corriente inducida en el cable, y la corriente inducida se propaga a lo largo del cable a la distancia.
3. En el proceso de propagación de corriente, las ondas electromagnéticas se irradia al suelo a través del cable subterráneo.la señal de onda electromagnética se recibirá en el suelo por encima del cable.
4. La posición, la dirección y la falla del cable subterráneo se pueden juzgar por el cambio de la intensidad de la señal recibida.

Características

• La pantalla LCD de gran tamaño muestra la intensidad de la señal, y la barra, flechas y comandos de voz hacen que sea fácil para el operador juzgar la posición subterránea del cable y el punto de falla.Una persona puede hacerlo todo..
• Diseño totalmente digital, pantalla grande LCD clara y posicionamiento fiable
• Portátil y ligero, fácil de llevar
• Batería recargable incorporada
• Ohmímetro incorporado para medir la resistencia del bucle del cable
• Puede utilizarse para detectar fallas de aislamiento de hasta 2MΩ a tierra
• Con función de retroiluminación para adaptarse al funcionamiento nocturno
• Ohmímetro incorporado para medir la resistencia del bucle del cable
• Profundidad y corriente del cable de visualización

Principales componentes

Este localizador de tuberías de cable está compuesto principalmente por un transmisor y un receptor, con accesorios de dos abrazaderas, un marco A y los cables de conexión necesarios.

Parámetros técnicos

Transmisor

Receptor

Lista de embalaje

Caso de solicitud

Identificación de fallas en el cable

Basándose en la distancia aproximada de falla calculada por el Pre-localizador y la zona de presunta falla marcada mediante el procedimiento de seguimiento de ruta,se realiza la ubicación exacta del fallo del cable o la determinación exacta del fallo.

Determinación de fallas de alta resistencia y parpadeo

Para identificar las fallas de alta resistencia y parpadeo, se aplica una sobrecarga HV al cable defectuoso periódicamente utilizando un generador de sobrecarga,generando un sonido de golpe en el punto de falla y produciendo un fuerte campo magnético alrededor del cable. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesDado que ambas señales, acústica y magnética, se producen simultáneamente en el punto de falla, el punto de falla exacto está ubicado con precisión; donde el retraso de tiempo entre ellos es cercano a cero.El campo magnético también ayuda al usuario a determinar la posición del sensor y el resultado fácil de ubicación.

Introducción

El instrumento de localización de fallas del cable utiliza el método de sincronización acústica y magnética para determinar el punto de falla del cable de alimentación.El flashover electrónico es generado por el generador de descargas de impacto, recogido y amplificado por la sonda correspondiente, y la ubicación exacta del punto de falla se determina mediante el juicio auditivo y visual.Es un dispositivo que completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximado y recoge la diferencia de tiempo acústica y magnéticaIntegra tecnología de posicionamiento, pruebas asistidas por trayecto y otras tecnologías.proporcionando múltiples modos de prueba e información rápida rica y diversa para completar de manera eficiente y precisa la ubicación de fallas del cable.

Este instrumento de punto fijo es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de iluminación pública,y alambres enterrados hechos de diversos materiales con diferentes secciones transversales y mediosLos parámetros técnicos se ajustan a la norma "GB/T 18268".1 Requisitos contra las interferencias para los equipos de ensayo utilizados en las instalaciones industriales".

Cumple los requisitos normalizados para la fijación acústica y magnética de la norma "DL?? T 849.2-2019 Condiciones técnicas generales para probadores especiales de equipos de energía Parte 2:Instrumento de localización de fallos en el cable".

Características

1. LCD de 5 pulgadas de alto brillo táctil garantiza la visibilidad bajo la luz solar.
2. Adoptar tecnología de posicionamiento acústico y magnético sincrónico para calcular automáticamente la diferencia de tiempo acústico y magnético.
3. El valor de ganancia y el valor de activación de la señal acústica y la señal magnética se pueden ajustar manualmente para adaptarse a diversos entornos.
4. Tiene tecnología de reducción del ruido de fondo y puede elegir entre una variedad de métodos de filtrado.
5. Tiene funciones de reducción de ruido de fondo BNR y de reducción de ruido mudo.
6. Tiene indicación de desviación de trayectoria.
7. Equipado con sensores de señal de aislamiento físico de múltiples capas, grado de impermeabilidad IP65.
8. Batería de litio de gran capacidad, tiempo de espera largo, equipada con cargador rápido.
9. Pequeño y ligero, fácil de operar, y simple interfaz hombre-máquina.

Indicadores técnicos

Principio de trabajo

Este dispositivo utiliza el método de sincronización acústica y magnética para localizar con precisión las fallas. Es un método de posicionamiento muy preciso y único.Su principio se basa en el método tradicional de determinación de puntos acústicos y añade la detección y aplicación de señales electromagnéticas.

Cuando el generador de alta tensión realiza una descarga por impacto sobre el cable defectuoso, el sonido generado por la descarga en el punto de falla se transmite a tierra.La señal sonora es captada por una sonda de alta sensibilidadDespués de la amplificación, se puede escuchar un sonido "pop" escuchando con auriculares.

La sonda incorporada de la sonda recibe la señal del campo magnético en tiempo real, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalSigue moviendo la posición del sensor para encontrar el punto con la menor diferencia de tiempo acústico-magnético, entonces la ubicación exacta del punto de falla estará por debajo de él.

Los instrumentos tradicionales de medición acústica por lo general sólo utilizan auriculares para monitorear,o se complementan con el giro del puntero del medidor para identificar el sonido de descarga en el punto de fallaDado que el sonido de descarga desaparece en un instante y no es muy diferente del ruido ambiente, a menudo trae grandes dificultades a los operadores que no tienen mucha experiencia.El método de sincronización acústica-magnética evita efectivamente los problemas anteriores del método de medición acústica tradicional.

Lista de embalaje

Introducción del panel de operación

1. Ajuste: presione el botón de ajuste para entrar en la interfaz de ajuste y gire el botón de ajuste para establecer los parámetros de ajuste;
2. Cuando encienda el sistema, debe presionar y mantener presionado el botón de encendido durante 3 a 4 segundos hasta que escuche un largo sonido de "bip",Entonces puedes levantar el botónCuando se apague, se debe mantener presionado el botón de encendido durante 3 a 4 segundos.
3. Display: pantalla táctil de 5 pulgadas.

1. Sensor: puerto de conexión del sensor de la sonda;
2. Carga: puerto de conexión del cargador.
3. Un conector de auriculares.

Interfaz y introducción de funciones

La interfaz de operación incluye un área de visualización de la forma de onda y un área de ajuste de parámetros.

1. 1/2: Ajuste de la ganancia acústica/ajuste del disparador acústico
2. 3/4: Ajuste de la ganancia del campo magnético/ajuste del disparador del campo magnético
3. 5: Indicación de la sonda
4. 6: Filtración de todo paso
5. Filtración de paso bajo
6. Filtración de paso elevado
7. Filtración de paso de banda
8. 7- Configuración silenciosa.
9. 8.Configuración del BNR
10. 9.Configuración del volumen
11. 10- Muestra de potencia.
12. 11.Intensión sonora: indicación de la intensidad sonora y correspondiente visualización numérica.
13. 12.Señales electromagnéticas: inicialización completada, puede probar el logotipo (el rayo es amarillo); silenciar o tocar el logotipo del sensor (el rayo es blanco).
14. 13.Fortaleza del campo magnético: indicación de la intensidad del campo magnético y correspondiente visualización numérica.
15. 14.Cuatro conjuntos de datos de diferencia de tiempo acústica y magnética, que muestran la diferencia de tiempo acústica y magnética para referencia del usuario para mejorar la precisión del punto fijo.

Para identificar las fallas de alta resistencia y parpadeo, se utiliza un generador de sobretensiones para aplicar periódicamente sobretensiones de alto voltaje en el cable defectuoso,producen un sonido de golpe en el punto de falla y un fuerte campo magnético alrededor del cableEstas señales acústicas y magnéticas se captan con la ayuda de sensores (micrófonos sensibles a tierra) y se muestran simultáneamente en el receptor de posicionamiento en forma de gráfico.y la señal acústica se puede escuchar a través de auricularesDado que las señales acústicas y magnéticas se generan en el punto de falla al mismo tiempo, el punto de falla exacto se puede determinar; el retraso de tiempo entre ellos es cercano a cero.El campo magnético también puede ayudar a los usuarios a determinar la ubicación del sensor, lo que facilita la localización del punto de falla.

Descripción

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"Se utiliza principalmente para la descarga de impacto durante la prueba de fallas de cables con niveles de voltaje de 35 kV o menos; también se puede utilizar para pruebas de voltaje de resistencia de corriente continua de otros equipos eléctricos.

Este dispositivo integra la fuente de alta tensión de CC, el condensador de almacenamiento de energía y el hueco de bola de descarga en uno.Este equipo reemplaza por completo el transformador de prueba tradicional que pesa cientos de kilogramos, caja de operación y condensador de almacenamiento de energía de pulso (generalmente un conjunto de transformadores de 5 kVA pesa más de 60 kg y la caja de control más de 30 kg,y más de 20 kilogramos de condensadores de almacenamiento de energía de pulso).

La fuente de alimentación adopta componentes electrónicos especiales de alto voltaje de alta precisión y alta estabilidad y tecnología de alto voltaje de alta frecuencia.lo que hace que toda la máquina sea simple en estructura y ultraligera en pesoEl generador de pulso adopta un diseño y modo de operación humanizados, que es seguro y confiable.y también puede funcionar normalmente cuando el alto voltaje es cortocircuitado a la tierraActualmente es el equipo de alta tensión de impacto de CC portátil más ligero y fácil de usar. Es un producto ideal para la detección de fallas en los cables de alimentación.

Parámetros técnicos

Introducción del panel

1. Válvula de salida de alto voltaje (DC):Cuando la corriente continua resista el voltaje, conecte la línea de salida de alto voltaje.
2. Válvula de salida de alto voltaje (EMP):Durante la descarga por impulso, conecte la línea de salida de alta tensión.
3. El terreno de seguridad:La carcasa de los instrumentos está conectada a tierra para evitar la electrificación de la carcasa de los instrumentos o del personal.
4. Configuración de tiempo:Establezca el intervalo de tiempo de descarga.
5. El voltímetro:Indicación del voltaje de salida de alta tensión, utilizada para mostrar el valor del voltaje en tiempo real.
6. Enchufe de energía:Fuente de alimentación de trabajo del instrumento, AC 220V ± 10%/50Hz ± 1Hz.
7. Contenedor del tubo de seguridad:La ubicación de la instalación del tubo de seguridad en el sistema de alimentación de 220 V CA.
8. Interruptor de energía:"Posición I" indica el encendido de 220 V CA para suministrar energía al sistema;
9. "Velocidad 0" significa apagar la fuente de alimentación de 220 V CA para suministrar energía al sistema.
10. Interruptor de protección contra la sobrecorriente:Al presionar el estado se indica que se ha iniciado la función de protección contra sobrecorrientes; cuando se rebota, se indica que el instrumento ha activado la protección contra sobrecorrientes.
11. La luz del botón de arranque/indicador de posición cero:
12. 1Cuando el indicador de posición cero está encendido (amarillo), indica que se encuentra en el estado de posición cero.
13. 2Cuando la luz del indicador de posición cero no está encendida, indica que no se encuentra en el estado de posición cero.la luz del indicador de posición cero está encendida, y luego pulsar el botón de arranque puede iniciar la salida de alto voltaje.
14. Se indicará el número de la luz del botón de parada/luz del indicador de alta tensión:Cuando se complete el ensayo o se presente una anomalía, presione este botón para cortar la salida de alto voltaje.La luz del indicador de alta tensión encendida indica que la salida de alta tensión se ha activado; la luz de indicación de alto voltaje está apagada, lo que indica que la salida de alto voltaje se ha detenido.
15. Pulsera de ajuste de tensión:Se utiliza para ajustar el tamaño del voltaje; ajustar la alta presión de salida en el sentido de las agujas del reloj para aumentar de pequeño a grande, y en sentido contrario a las agujas del reloj para disminuir de grande a pequeño.
16. Botón de descarga:En el estado de alto voltaje de parada, pulsando este botón puede descargar manualmente la electricidad almacenada interna.
17. Amperiómetro:indicación de la corriente de medición de bajo voltaje.

Lista de embalaje
