Localizador de fallas del cable
>
Localizador de fallas de la cubierta del cable Tester de puente Murray 5600V 100mA Alta resistencia XHHG521B

Localizador de fallas de la cubierta del cable Tester de puente Murray 5600V 100mA Alta resistencia XHHG521B

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH Test
Certificación: CE/ISO
Número de modelo: Se trata de un sistema de control de las emisiones de gases.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH Test
Certificación:
CE/ISO
Número de modelo:
Se trata de un sistema de control de las emisiones de gases.
Resaltar:

High Light

Resaltar:

Ubicación de la falla del puente Murray

,

Salida de alto voltaje de 5600V

,

No hay pruebas de zona ciega

Trading Information
Cantidad de orden mínima:
1unidad
Precio:
Negociable
Detalles de empaquetado:
Caja de madera
Tiempo de entrega:
5-8 días de trabajo
Condiciones de pago:
T/T
Capacidad de la fuente:
2000unit/año
Descripción de producto
Localizador de Fallas en Cubierta de Cable | XHHG521B

El localizador de fallas en cubierta de cable XHHG521B es un probador de fallas de cables de alto voltaje tipo puente, diseñado según el principio del puente de Murray. Puede usarse para localizar los puntos de avería de varios cables y alambres después de su tendido, así como puntos defectuosos que no se han averiado pero presentan baja resistencia de aislamiento. También puede usarse para localizar puntos defectuosos de varios cables en la fábrica de cables, lo que lo convierte en una herramienta esencial para el mantenimiento y reparación de cables.

El dispositivo utiliza un regulador de voltaje eléctrico y un transformador tipo R para formar una fuente de corriente constante de alto voltaje, con control por teclado para subir y bajar el voltaje. Con un voltaje de circuito abierto de 5600V y una corriente de cortocircuito de 100mA, utiliza un amplificador de alta sensibilidad y un galvanómetro para la indicación de balance, formando un puente balanceado con el potenciómetro de relación, todo ello ubicado a alto potencial. El cable de medición es un cable de caucho de alto voltaje de doble núcleo especialmente diseñado, y el método de medición de resistencia de cuatro terminales evita los errores introducidos por la resistencia de los cables. El panel está completamente a bajo potencial para la seguridad del operador.

El instrumento está equipado con una pantalla LCD y operación de una sola tecla: ingrese la longitud del cable y la distancia de la falla se calcula automáticamente. La fuente de alto voltaje y el puente están integrados en una caja protectora portátil, lo que le confiere al dispositivo alto voltaje, peso ligero, operación conveniente y uso seguro.

Aplicaciones y Público Objetivo:Diseñado para institutos de investigación de energía eléctrica y academias provinciales de energía eléctrica, laboratorios de pruebas eléctricas de grandes empresas industriales que realizan pruebas preventivas, departamentos de mantenimiento eléctrico de centrales térmicas, nucleares e hidroeléctricas, agentes y distribuidores de equipos de energía en el extranjero, sucursales de suministro de energía de empresas operadoras de tránsito ferroviario urbano y departamentos de mantenimiento de cables de servicios públicos municipales como grupos de agua y gas.
Especificaciones Clave
Parámetro Especificación
Voltaje de Circuito Abierto ≥ 5600V
Corriente de Cortocircuito ≥ 100mA (se recomiendan 5 ~ 40mA al balancear)
Precisión de Localización ±(0.2%·L ± 1) m
Peso 25 kg
Potencia de Trabajo CA 220V (±10%), 50Hz ±1Hz; batería incorporada de 8.4V
Principio de Medición Puente de Murray (método de puente balanceado)
Pantalla Pantalla LCD, operación de una tecla, cálculo automático de la distancia de falla
Características del Producto
Voltaje de salida ajustable con alta precisión y estabilidad
Amplificador de alta sensibilidad y galvanómetro para una indicación de balance precisa
Protección de posición cero: el instrumento no puede iniciarse a menos que el voltaje esté en cero
Prueba automática de puntos de falla con función de prueba manual conservada
En comparación con el método de reflexión de onda, el método de balance de puente no tiene zona ciega y se utiliza para juzgar puntos de avería de cables cortos y puntos cercanos al extremo del cable
La medición de resistencia de cuatro terminales evita errores de resistencia de los cables; se suministra cable de medición de caucho de alto voltaje de doble núcleo

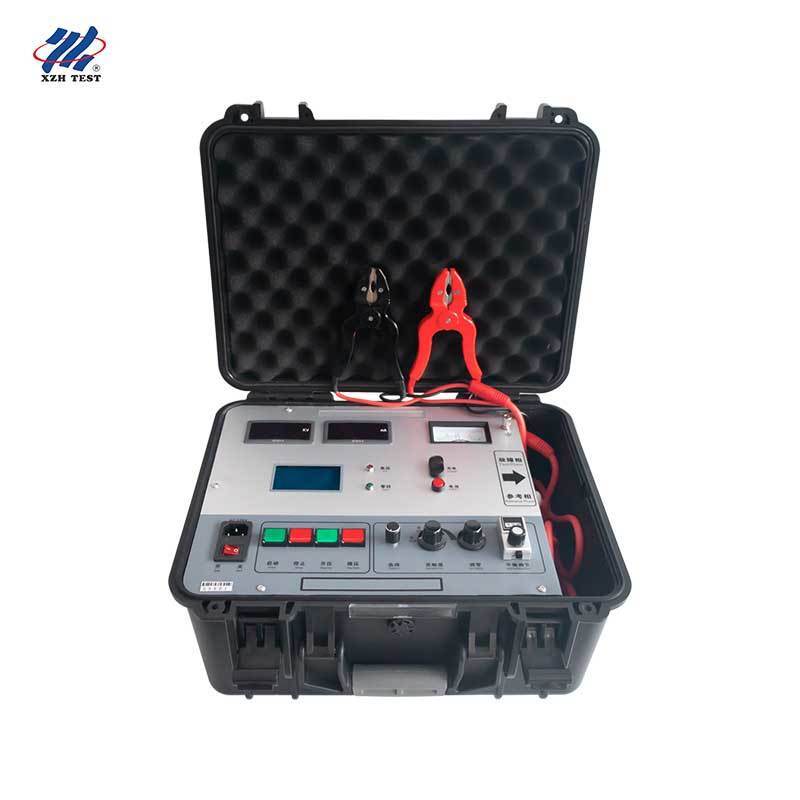

XHHG521B Cable Sheath Fault Locator Murray Bridge Tester 5600V

Tres Tipos de Fallas en los que el XHHG521B Sobresale

El XHHG521B es especialmente adecuado para tres tipos de fallas de cable que son difíciles de manejar de manera confiable para otros métodos.

Tipo de Falla Descripción Por qué funciona el XHHG521B
Avería lineal de alta resistencia Puntos de avería de alta resistencia después del tendido del cable, especialmente aquellos difíciles de quemar a baja resistencia, como la avería lineal de alta resistencia de juntas intermedias del cable La fuente de corriente constante aplica 5600V para averiar el punto; el puente mide la relación con precisión sin necesidad de una falla de baja resistencia
Avería tipo chispa Puntos que se averían solo bajo voltaje y se extinguen al retirar el voltaje Después de la avería, la fuente de corriente constante mantiene el arco, por lo que una corriente estable fluye a través del puente y el galvanómetro tiene suficiente sensibilidad para balancearse
Puntos de defecto de baja resistencia Puntos no averiados pero con baja resistencia de aislamiento, por ejemplo, encontrados por un megóhmetro pero que no se averían al voltaje de operación El método del puente mide directamente la relación de resistencia, localizando el defecto antes de que se desarrolle en una avería completa
Principio de Funcionamiento

El método del puente de localización de fallas de cable funciona de la siguiente manera: cortocircuite la fase defectuosa del cable probado con una fase sana, conecte los dos brazos del puente a la fase defectuosa y a la fase sana respectivamente, y ajuste la resistencia ajustable en un brazo del puente hasta que el puente esté balanceado. Usando la relación de proporción y la longitud conocida del cable, se puede obtener la distancia de la falla.

Si las distancias desde los dos extremos del cable probado hasta el punto de avería son L1 y L2, la longitud total del cable es L, y las resistencias de núcleo correspondientes son R1 y R2, entonces después de que el puente esté balanceado, la lectura P (en porcentaje) da directamente la posición de la falla: L1 = P% · L. El método del puente de Murray para la localización de puntos de avería es un enfoque clásico que es conveniente y preciso. Su base es que la resistencia del núcleo (o blindaje) es uniforme y proporcional a la longitud. El método del puente es relativamente simple y su precisión cumple con los requisitos de prueba de ingeniería de campo, lo que lo hace especialmente conveniente para fallas de cortocircuito bifásicas de líneas de cable.

Procedimiento de Medición
Preparación
Use un multímetro, megóhmetro u otro equipo de soporte de voltaje para confirmar el estado de avería del cable y registrar la resistencia de aislamiento o el voltaje residual de avería de cada núcleo
Registre la longitud, modelo y sección transversal del cable; camine por la ruta del cable, cortocircuite los terminales de salida del cable defectuoso y el cable auxiliar en el extremo lejano, y deje a una persona en el extremo lejano para protegerse de lesiones por alto voltaje
Conecte el terminal de tierra del instrumento de manera confiable al cuerpo de tierra del sitio; conecte la pinza de medición roja al núcleo del cable defectuoso y la pinza negra al núcleo del cable auxiliar
Medición
Conecte la alimentación de CA 220V, encienda el interruptor de sensibilidad y gírelo al máximo; el indicador de batería se enciende
Ponga a cero el puente: gire la perilla de ajuste de cero hasta que el galvanómetro apunte a cero
Suba el voltaje: encienda el interruptor de alimentación, confirme que la luz de posición cero está encendida, presione el botón de inicio y el indicador de alto voltaje se enciende
Presione el botón de subir y observe el voltímetro y el amperímetro hasta que la corriente supere los 20mA; si la corriente es inestable, continúe subiendo el voltaje y manténgalo para formar un arco estable o una zona conductora
Ajuste de balance: gire la perilla de balance hasta que el galvanómetro apunte a cero, luego registre la lectura P1 y deje de subir el voltaje
Cálculo
Ingrese la longitud del cable en la página LCD usando el interruptor codificador: gire para mover el cursor, presione para confirmar cada dígito
En la página de prueba, mueva el cursor a Prueba y presione el interruptor codificador; el sistema recopila automáticamente el coeficiente de relación del puente P una vez y calcula la distancia de falla X
Verifique invirtiendo las pinzas y repitiendo la medición para obtener P2; la suma P1 + P2 debe ser igual a 100, lo que confirma el resultado
Fórmulas de Cálculo y Verificación

Cuando el cable auxiliar tiene la misma sección transversal que el cable defectuoso, la posición de la falla es X = 2 × L × P1%. Preste especial atención al factor "2", porque conectar el cable auxiliar duplica la longitud del cable que participa en el cálculo.

Cuando el cable auxiliar tiene una sección transversal diferente, conviértalo a la longitud del cable defectuoso: si la sección transversal de la falla es Sx y la sección transversal del cable auxiliar es S, entonces X = P1% × (1 + Sx/S) × L.

Si los tres núcleos de un cable de tres núcleos están averiados o cortocircuitados entre sí, seleccione el núcleo con la mejor resistencia de aislamiento como cable auxiliar. Para la verificación de conexión inversa, baje el voltaje, descargue, intercambie las pinzas de medición, repita la medición para obtener P2 y verifique P1 + P2 = 100.

Diseño del Panel
Elemento del Panel Función
Galvanómetro Cero de balance eléctrico ajustable
Amperímetro Indicación de corriente de salida en mA
Voltímetro Indicación de salida de alto voltaje en kV
Luz indicadora de alto voltaje Se enciende cuando se emite alto voltaje
Pantalla LCD Muestra el contenido de la operación y la distancia de falla
Luz indicadora de posición cero Se enciende cuando la salida de voltaje está en posición cero
Toma de corriente y portafusibles Conexión CA 220V e instalación de fusibles
Interruptor de encendido Engranaje "I" enciende CA 220V, engranaje "0" apaga
Botón de inicio Válido solo cuando la luz de posición cero está encendida; inicia la salida de alto voltaje
Botón de parada Corta la salida de alto voltaje cuando la prueba se completa o es anormal
Botones de subir / bajar Aumenta o disminuye el alto voltaje de salida
Interruptor codificador de selección Gire para mover el cursor o modificar dígitos; presione para ejecutar o confirmar
Ajuste de sensibilidad Interruptor de alimentación de batería incorporada y ajuste de sensibilidad con perilla de cero
Perilla de ajuste de cero Gire para hacer que el galvanómetro apunte a cero
Ajuste de balance Gire para hacer que el galvanómetro apunte a cero y lea la relación P1
Indicador de batería Se enciende cuando la batería incorporada está funcionando
Terminal de referencia Conecta la fase de referencia (pinza negra)
Terminal de falla Conecta la fase defectuosa (pinza roja)
Puerto de carga Puerto de carga de CC 8.4V para la batería incorporada
Terminal de tierra Punto de conexión a tierra del instrumento para protección de seguridad
Notas y Seguridad
Nunca encienda el instrumento mientras conecta los cables; apague la alimentación después de la prueba
El instrumento no puede iniciarse cuando el ajuste de voltaje no está en la posición cero
Deben estar presentes al menos dos personas; una conecta el cableado y la otra lo verifica antes de comenzar la prueba
La tierra del instrumento debe ser confiable, utilizando el cable de tierra dedicado, preferiblemente conectado a la columna de tierra del sitio, la barra de tierra del gabinete eléctrico o la base del equipo
Durante y después de la prueba, descargue antes de tocar las partes de alto voltaje, y finalmente cuelgue el cable de tierra
El cálculo automático de la distancia de falla debe realizarse en estado no amplificado
Si la interferencia afecta el punto cero del galvanómetro, vuelva a poner a cero en la posición de sensibilidad final para una lectura más precisa
Preguntas Frecuentes
P1: ¿Para qué se utiliza el localizador de fallas en cubierta de cable XHHG521B?
Se utiliza para localizar puntos de avería de cables y alambres después de su tendido, puntos defectuosos con baja resistencia de aislamiento pero sin avería, y puntos defectuosos de cables en fábricas de cables, basándose en el principio del puente de Murray. Es una herramienta esencial para el mantenimiento y reparación de cables.
P2: ¿Cuál es el principio del puente de Murray?
La fase defectuosa del cable probado se cortocircuita con una fase sana, los dos brazos del puente se conectan a las fases defectuosa y sana, y la resistencia ajustable se ajusta hasta que el puente esté balanceado. La relación de proporción y la longitud conocida del cable dan entonces la distancia de falla: L1 = P% · L.
P3: ¿Para qué fallas es especialmente adecuado?
Tres tipos: puntos de avería lineal de alta resistencia que son difíciles de quemar a baja resistencia, como averías de juntas intermedias; puntos de avería tipo chispa donde la fuente de corriente constante mantiene el arco; y puntos de defecto de baja resistencia encontrados por un megóhmetro que no se averían al voltaje de operación.
P4: ¿Cuáles son las especificaciones técnicas clave?
El voltaje de circuito abierto es de al menos 5600V, la corriente de cortocircuito es de al menos 100mA (se recomiendan 5~40mA al balancear), la precisión de localización es ±(0.2%·L ± 1) m, el peso es de 25 kg y la potencia de trabajo es CA 220V con una batería incorporada de 8.4V.
P5: ¿Por qué elegir el método del puente sobre el método de reflexión de onda?
El método de balance de puente no tiene zona ciega, lo que lo hace especialmente adecuado para juzgar puntos de avería de cables cortos y puntos cercanos al extremo del cable, donde los métodos de reflexión de onda tienen dificultades. Es conveniente, preciso y cumple con los requisitos de prueba de ingeniería de campo.

Cada XHHG521B se entrega con el host, un juego de cables de puente de alta potencia, un cable de alimentación, un cable de tierra, un cargador y 5 fusibles de repuesto (3A), y está respaldado por un año de garantía gratuita y servicio de mantenimiento y técnico de por vida. Para pedidos, capacitación y soporte postventa, póngase en contacto con nuestro equipo de ventas.
