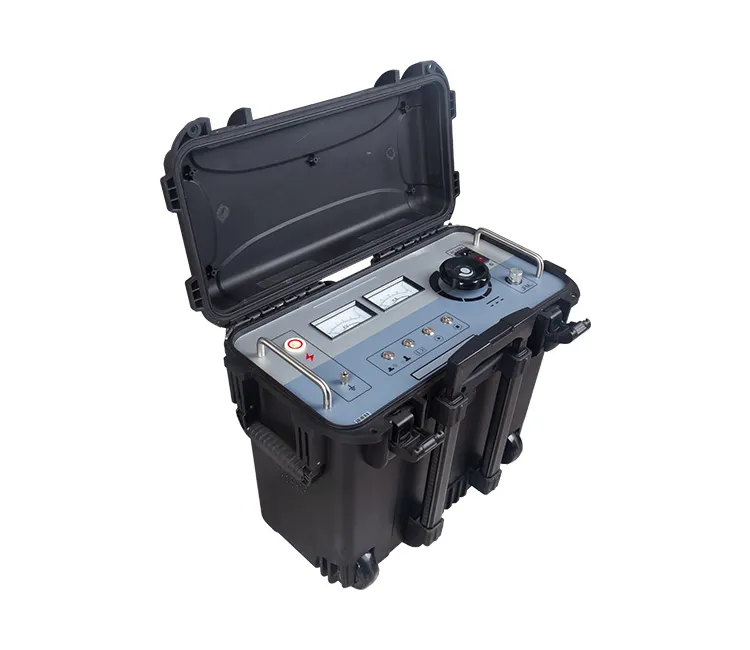

Paso de prueba:
1. Verifique el estado de ruptura del cable con un multímetro, un reloj oscilante u otro equipo resistente a la presión, y registre el valor de la resistencia de aislamiento de cada núcleo con respecto a tierra o la ruptura de voltaje residual.

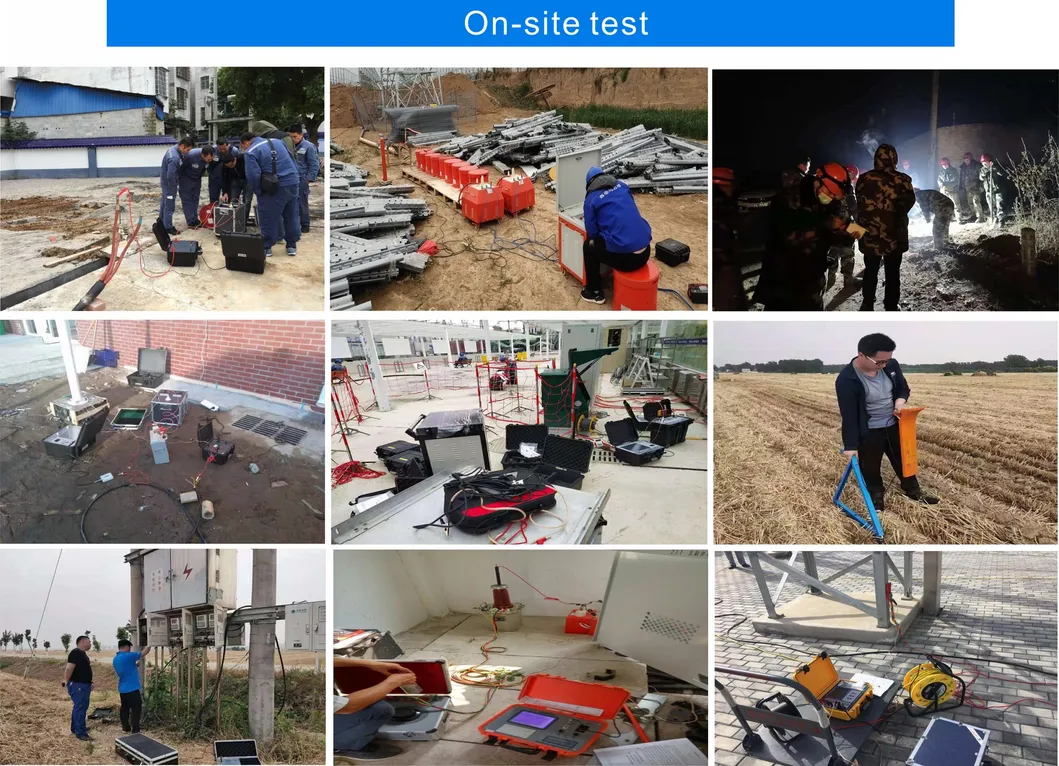

2. Registre la longitud, el modelo, la sección transversal y otros parámetros del cable a probar, e inspeccione la ruta a lo largo del trazado del cable. En el cable de cortocircuito remoto y el terminal de salida del cable auxiliar, deje a una persona en el monitoreo remoto para evitar lesiones por alta presión.

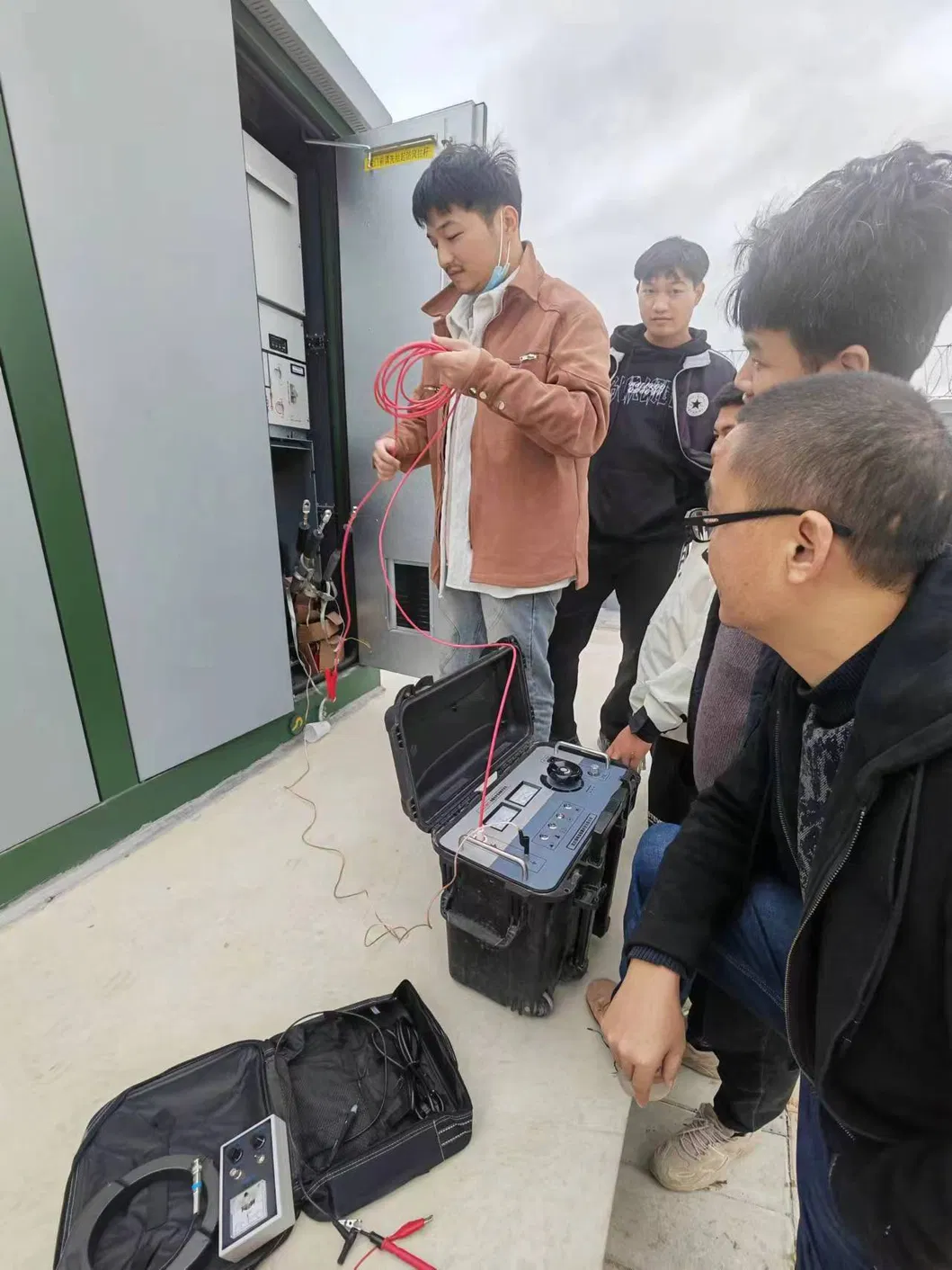

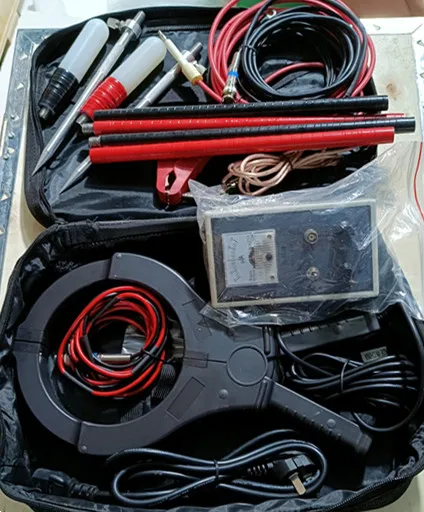

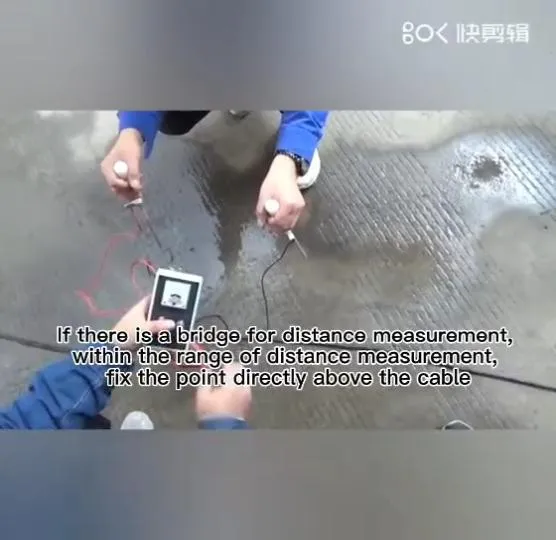

3. Cableado. La tierra del instrumento está conectada de manera confiable al cuerpo de tierra del sitio de posicionamiento.
Las varillas de tierra están conectadas a la tierra del instrumento. El cabezal de medición (pinza negra) está conectado al núcleo del cable defectuoso y el
extremo de medición (pinza roja) está conectado al núcleo del cable auxiliar.
4. Cero del puente (la perilla de alto voltaje no está en cero). Encienda la alimentación y gire el botón de cero para poner el galvanómetro a cero.
5. Fuente de alimentación conectada a AC220V.

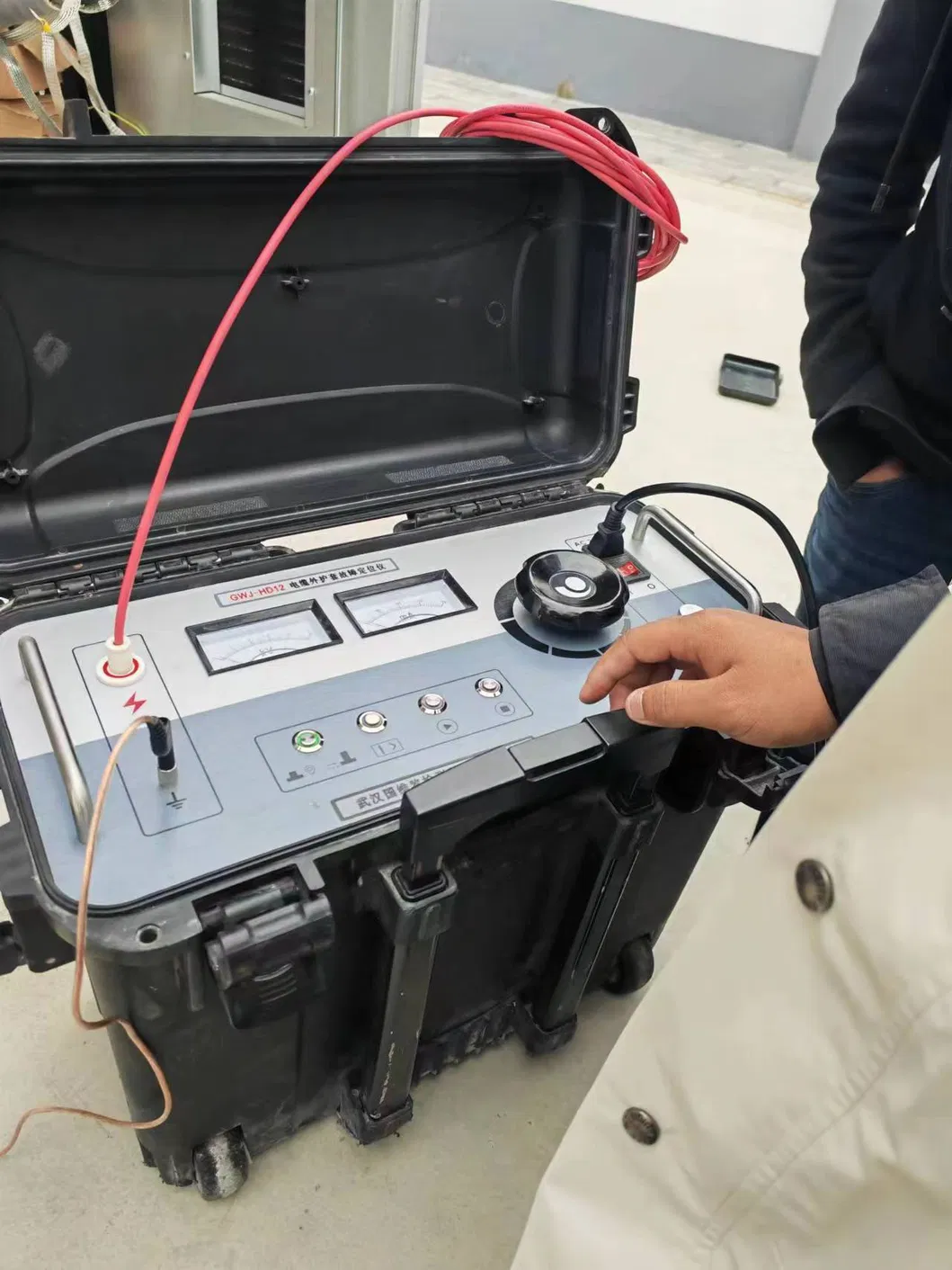

6. Aumentar la presión. Encienda el interruptor de alimentación y se encenderá el indicador de alimentación. Cuando la perilla de alto voltaje se gira en sentido contrario a las agujas del reloj, se activa la posición cero.
7. Gire la perilla de alto voltaje en el sentido de las agujas del reloj y observe el voltímetro y el amperímetro hasta que el amperímetro supere los 5 mA. Si la corriente no es estable, el voltaje puede continuar aumentando durante un período de tiempo para formar un arco estable o un área conductora, estabilizando la corriente durante la prueba.
8, ajuste de equilibrio. Gire la perilla de zoom en el sentido de las agujas del reloj para aumentar la sensibilidad paso a paso hasta que
el galvanómetro deflexione significativamente pero no se sobrepase. Gire el dial para que el galvanómetro se ponga a cero. (Si el puntero está a la izquierda, gire en el sentido de las agujas del reloj, el puntero está a la derecha y en sentido contrario a las agujas del reloj). Tome nota de la lectura P1 del dial del címbalo en este momento.
9, caída de voltaje, descarga. La posición del intercambio de pinzas se medirá y se repetirán los pasos (4) a (10) para
obtener otra lectura P2, que debería tener P1+P2=1000
10. Cálculo. Ubicación del punto de falla X=2×L ×P1‰ Preste más atención a
el "2" en la fórmula. El cable auxiliar duplicará el número de cables involucrados en el cálculo.
