Sistema portátil de localización de fallas en cables de 35 kV e inferiores para cables de energía con fallas en el aislamiento principal

Name: Sistema portátil de localización de fallas en cables de 35 kV e inferiores para cables de energía con fallas en el aislamiento principal
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se aplicará el método de ensayo de los datos de los datos de los Estados miembros.
Price: 15500 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	China
Nombre de la marca:	XZH TEST
Certificación:	CE ISO
Número de modelo:	Se aplicará el método de ensayo de los datos de los datos de los Estados miembros.

Información detallada

Lugar de origen:

China

Nombre de la marca:

XZH TEST

Certificación:

CE ISO

Número de modelo:

Se aplicará el método de ensayo de los datos de los datos de los Estados miembros.

Nombre del producto:

Conjunto de localización de fallas en cables

Voltaje de impulso:

0 a 35kv

Presión parcial de alta presión:

2.5

Potencia de descarga:

2048 J

Poder de impacto:

2000W

Fuerza:

Electrónico

Resaltar:

High Light

Resaltar:

Localizador de fallos portátil de cable de 35 kV

detector de fallas de aislamiento de cable de alimentación

Sistema portátil de localización de fallas de cable

Trading Information

Cantidad de orden mínima:

1 juego

Precio:

Negociable

Detalles de empaquetado:

Envases de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/T

Capacidad de la fuente:

2000 grupos/año

Descripción de producto

Resumen del producto

El Sistema Portátil de Localización de Fallas en Cables XZH TEST de 35 kV y menos (Modelo XHHV535-4TSB + XHDD503E) es una solución de diagnóstico totalmente integrada diseñada para redes de cables de energía que operan a niveles de voltaje de hasta 35 kV. El sistema combina un prelocalizador de fallas en cables TDR de 400 MHz con un localizador de precisión de sincronización acústico-magnética avanzado y un generador de impulsos de alto voltaje de 2048 J en una plataforma de campo coordinada. Diseñado para equipos de mantenimiento de servicios públicos, contratistas eléctricos y equipos de servicio industrial, cubre el flujo de trabajo completo de localización de fallas, desde pruebas de aislamiento y prelocalización hasta localización precisa y verificación posterior a la reparación, ofreciendo una resolución de prelocalización de 0.07 m y una precisión de localización final de ≤0.1 m en longitudes de cable de 120 km y más.

Configuración del sistema

Nombre del producto	Modelo	Cantidad	Capacidad clave
Prelocalizador de fallas en cables	XHHV535-4TSB Integrado	1	Controlador táctil + TDR de 400 MHz, rango ≥120 km, batería de Li-ion de 10.4 Ah integrada
Generador de impulsos de alto voltaje	XHHV535-4TSB	1	0–32 kV 3 marchas, energía de sobretensión de 2048 J, sobretensión automática/manual, ≤120 kg
Localizador de fallas en cables	XHDD503E	1	Sincronización acústico-magnética, precisión ≤0.1 m, ganancia de 16 niveles, con clasificación IP

Componentes del sistema

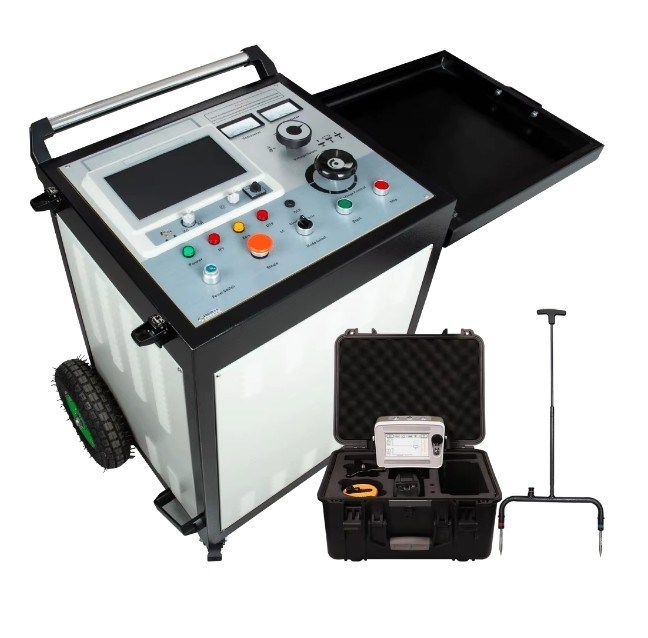

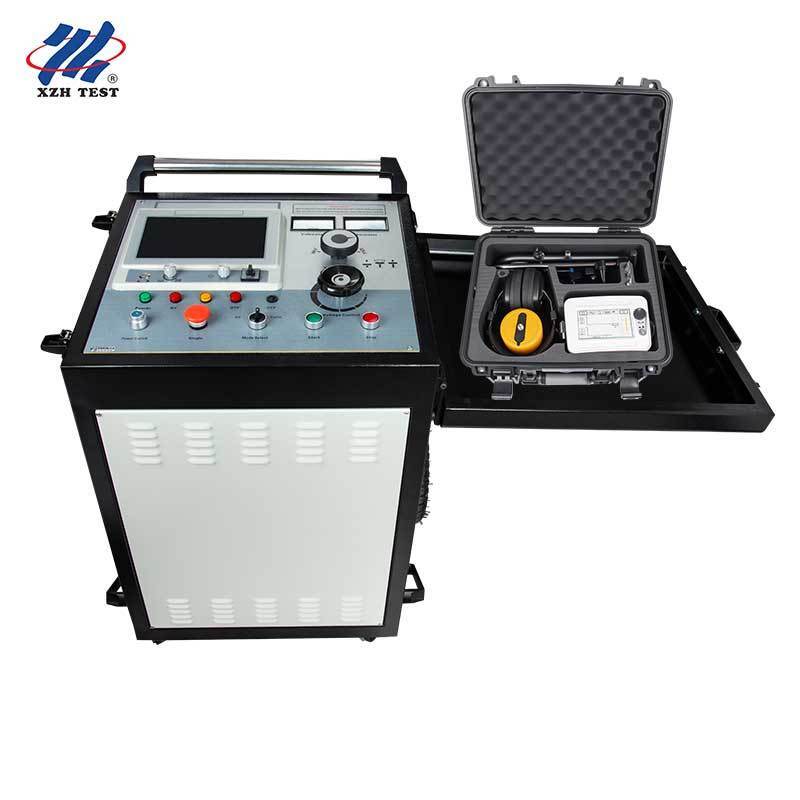

1. XHHV535-4TSB — Prelocalizador de fallas en cables + Generador de impulsos HV

Controlador TDR Integrado y Fuente de Energía de Sobretensión de 2048J

La unidad de control central integra un prelocalizador de fallas en cables TDR de 400 MHz con un generador de impulsos de alto voltaje de 3 marchas integrado en un solo paquete portátil. El prelocalizador cuenta con una interfaz de pantalla táctil, control centralizado por microcontrolador de chip único y una batería de litio de 10.4 Ah integrada que proporciona 5 horas de operación en campo. Un sistema de fuente de alimentación aislado independiente evita interferencias durante la descarga de impulsos. El generador de impulsos HV integrado proporciona de 0 a 2048 J en tres niveles de voltaje conmutables (8 kV / 16 kV / 32 kV) con un ciclo de sobretensión automático de 4 segundos y anulación manual. Adecuado para fallas de baja resistencia, cortocircuito, circuito abierto, fuga de alta resistencia y sobretensión en todo tipo de cables de hasta 35 kV.

Frecuencia de muestreo: 1 MHz – 400 MHz
Rango de medición: ≥120 km (10 rangos seleccionables)
Resolución mínima: 0.07 m | Zona ciega: ≤10 m
Voltaje de sobretensión: 0–8 kV / 0–16 kV / 0–32 kV (3 marchas)
Energía de descarga: 2048 J | Potencia de sobretensión: 2 KVA
Batería: 10.4 Ah Li-ion, ~2 h de carga, 5 h de autonomía
Peso: ≤120 kg | Temperatura: -20°C – +50°C

2. XHDD503E — Localizador de fallas en cables

Sincronización Acústico-Magnética — Precisión ≤0.1 m

Localizador digital profesional que utiliza sincronización acústico-magnética para una localización precisa de fallas. Cuando el generador de impulsos HV aplica impulsos de sobretensión, el punto de falla produce ondas de vibración, ondas sonoras y ondas electromagnéticas a través de una descarga de sobretensión. La sonda dedicada captura estas señales y la unidad principal procesa y muestra de forma inteligente la diferencia de tiempo acústico-magnética en tiempo real. Con cuatro modos de filtro seleccionables (paso total, paso bajo, paso alto, paso banda) y 16 niveles de ganancia de salida (0–112 dB), se adapta a diversos entornos de campo. El operador identifica la ubicación exacta de la falla, a ≤0.1 m directamente sobre el cable, a través de una clara guía visual y auditiva.

Precisión de posicionamiento: ≤0.1 m | Voltaje de paso: ≤0.5 m | Ruta: ≤0.5 m
Modos de filtro: Paso total (100–1600 Hz), Paso bajo (100–300 Hz), Paso alto (160–1600 Hz), Paso banda (200–600 Hz)
Ganancia de salida: 16 niveles (0–112 dB) | Impedancia: 350 Ω
Ajuste de canal: 8 niveles cada uno para sonido, magnético y voltaje
Batería: 4×18650 de litio, >8 h en espera
Dimensiones: 428L×350W×230H mm | Peso: 7 kg
Temperatura: -25°C – +65°C | Humedad: ≤90%

Especificaciones completas del sistema

Parámetro	Especificación
Modelo del sistema	XHHV535-4TSB + XHDD503E
Frecuencia de muestreo TDR	1 MHz – 400 MHz
Rango de prelocalización	≥120 km
Resolución de prelocalización	0.07 m (zona ciega ≤10 m)
Error de medición	≤±(0.5%×L+1 m)
Precisión de localización	≤0.1 m
Voltaje de sobretensión	0–8 kV / 0–16 kV / 0–32 kV (3 marchas)
Energía de descarga	2,048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
Voltaje del cable objetivo	Cables de energía de 35 kV y menos
Marca	XZH TEST
Origen	China
Certificación	CE, ISO

Flujo de trabajo completo de localización de fallas

Prueba de aislamiento de cables y caracterización de fallasRealizar una medición inicial de resistencia de aislamiento para confirmar la presencia de fallas y caracterizar el tipo de falla: baja resistencia, alta resistencia, cortocircuito, circuito abierto o sobretensión.
Prelocalización de fallas (TDR XHHV535-4TSB)Conectar el prelocalizador TDR integrado y seleccionar el método de prueba óptimo según las características de la falla. Utilizar impulso LV para fallas de baja resistencia/circuito abierto o sobretensión HV para fallas de alta resistencia. La captura automática de formas de onda identifica la distancia de la falla en segundos en el rango de ≥120 km.
Generación de impulsos de sobretensión (Unidad HV XHHV535-4TSB)Aplicar impulsos de alto voltaje periódicos en el nivel de voltaje seleccionado para crear una descarga de sobretensión en el punto de falla. El ciclo automático de 4 segundos garantiza la generación constante de señales acústicas y electromagnéticas para el localizador.
Rastreo y marcado de la ruta del cableRastrear la ruta del cable en la superficie del suelo utilizando la detección de señales electromagnéticas y marcar la ruta para guiar la fase de localización. Medir la profundidad de enterramiento en puntos clave para la planificación de excavaciones.
Localización precisa (XHDD503E)Recorrer la ruta marcada del cable con el localizador acústico-magnético. Monitorear 4 pantallas simultáneas de diferencia de tiempo: el punto donde el retardo de tiempo acústico-magnético se acerca a cero está directamente sobre la falla, dentro de ≤0.1 m.
Reparación y verificación de cablesExcavar con precisión en el punto marcado, reparar el cable y verificar la restauración del servicio con una prueba de aislamiento final para confirmar la integridad operativa.

Preguntas frecuentes

P1: ¿Qué tipos de cables y niveles de voltaje puede probar este sistema?

El sistema XHHV535-4TSB está diseñado para cables de energía con una clasificación de 35 kV y menos. Maneja todos los tipos de aislamiento comunes, incluyendo XLPE, PILC y EPR. El voltaje de sobretensión de 3 marchas (8/16/32 kV) permite a los operadores igualar la energía del impulso a la clase de voltaje del cable (voltaje más bajo para cables de distribución, salida máxima para alimentadores de transmisión de 35 kV), evitando el estrés del aislamiento y garantizando un acondicionamiento de fallas confiable.

P2: ¿Cómo logra el XHDD503E una precisión de localización de ≤0.1 m?

El XHDD503E utiliza sincronización acústico-magnética: cuando el generador de sobretensión HV causa una sobretensión en el punto de falla, las ondas acústicas (vibración/sonido) y electromagnéticas se propagan hacia afuera a diferentes velocidades. El sensor de tierra del localizador captura ambas señales simultáneamente. La unidad principal procesa los datos de diferencia de tiempo y muestra 4 lecturas en tiempo real. A medida que el operador se acerca directamente sobre la falla, la diferencia de tiempo se acerca a cero. Combinado con la ganancia de 16 niveles (0–112 dB) y 4 modos de filtro seleccionables, este método logra una precisión de ≤0.1 m incluso en entornos ruidosos.

P3: ¿Es este sistema realmente portátil para uso en campo?

Sí. La unidad integrada XHHV535-4TSB pesa ≤120 kg con un factor de forma compacto, lo que la hace transportable en camiones ligeros o furgonetas para equipos de campo móviles. El prelocalizador funciona con una batería de litio de 10.4 Ah integrada (autonomía de 5 horas), por lo que las pruebas de cables pueden comenzar inmediatamente al llegar sin necesidad de energía de red. El localizador XHDD503E pesa solo 7 kg con 4 baterías de litio 18650 (>8 horas en espera), lo que permite un trabajo de inspección de terreno prolongado. El sistema completo puede configurarse y estar operativo en cuestión de minutos por un equipo pequeño.

P4: ¿Qué capacitación y soporte postventa se proporcionan?

XZH TEST proporciona manuales de usuario completos en inglés con cada sistema. Se pueden organizar la puesta en marcha in situ y la capacitación del operador previa solicitud. Se incluye soporte técnico remoto por correo electrónico, videollamada y teléfono. Nuestro equipo de ingeniería está disponible para ayudar con orientación específica de la aplicación, interpretación de formas de onda y solución de problemas para maximizar su retorno de la inversión.

P5: ¿Cuáles son los términos de entrega, embalaje y compra?

El tiempo de entrega estándar es de 5 a 8 días hábiles después de la confirmación del pedido. Cada componente del sistema se embala en cajas de madera reforzadas de grado de exportación con acolchado interno de espuma para un envío internacional seguro. La cantidad mínima de pedido es de 1 juego, con condiciones de pago T/T. La capacidad de suministro anual es de 2,000 juegos, lo que garantiza la disponibilidad tanto para compras individuales como para programas de adquisición a gran escala.
