Descripción

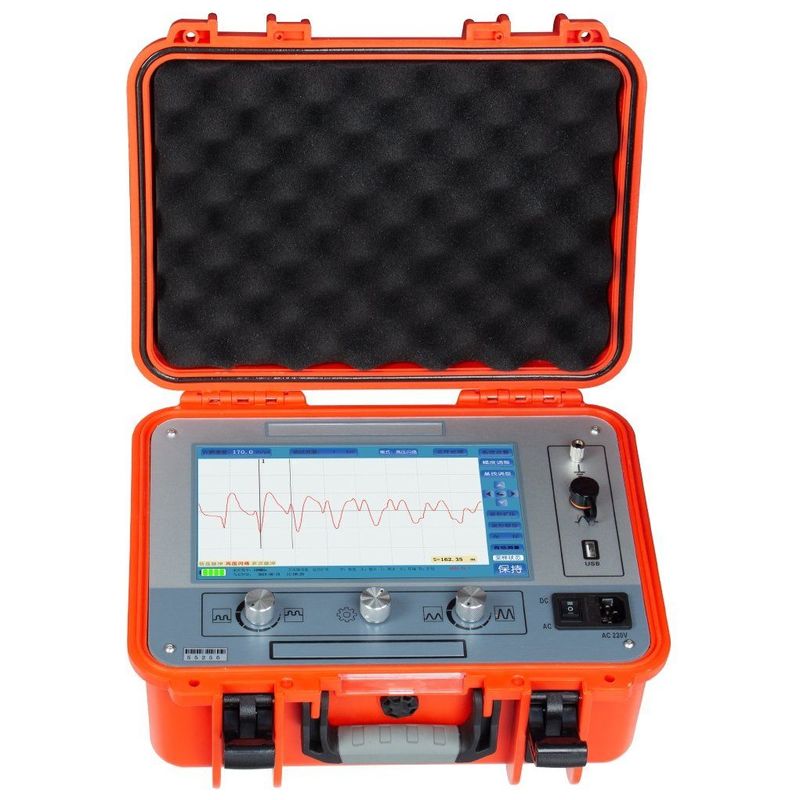

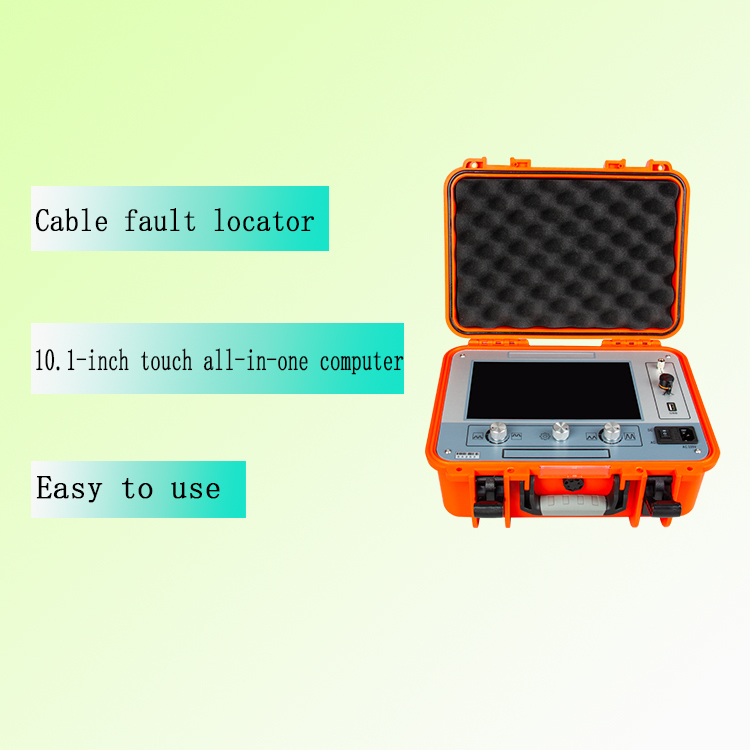

El probador de fallas de cable adopta un ordenador de grado industrial de 10,1 pulgadas con toque integrado, una interfaz de software de operación simple, circuitos y dispositivos integrados de grado industrial,y una batería de iones de litio de gran capacidad incorporada, que es estable, confiable y fácil de usar.
Este probador de fallas de cables es un instrumento especial para medir y analizar el estado y la distancia de fallas de los cables de alimentación.Este probador de fallas de cable utiliza una combinación de tecnología electrónica moderna y tecnología informática para lograr el filtrado de la señal, adquisición, procesamiento de datos, visualización gráfica y análisis gráfico, medición de velocidad de cable, prueba de longitud de cable, prueba de distancia de falla de cable.
Este probador de fallas de cable es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxial de alta frecuencia, cables de faro,y alambres enterrados hechos de diversos materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y flashover de alta resistencia. Fallo de red. Los parámetros técnicos cumplen con "GB/T 18268.1 Requisitos contra las interferencias para los equipos de ensayo utilizados en las instalaciones industriales", "DL/T 849.1-2019 Condiciones técnicas generales para los probadores especiales de equipos eléctricos Parte 1: Probador de fallas en el cable",Requisitos de la norma "JJF1042-2020" "Especificaciones de calibración para los probadores de fallas de cables".
Modo de trabajo: TDR (impulso de baja tensión), flashover de alta tensión (ICE) (corriente de impulso) /decaimiento
Características
• pantalla táctil TFT a todo color de 10,1 pulgadas;
• Sistema integrado, modo de visualización y operación seguro, estable y sencillo;
• Con la función de comprobar la velocidad de onda del cable, la longitud del cable y la distancia de falla;
• Muestreo continuo totalmente automático, captura de forma de onda en todo momento, oportuna y precisa.
• Equipado con ajuste automático del rango de ensayo, análisis automático de la forma de onda y visualización de la distancia de ensayo.
• Menú completo en inglés, dos modos de operación de botones táctiles y codificados, sencillos, rápidos y fiables.
• Equipado con tecnología de ensayo del método de pulso de bajo voltaje, el método de flashover de alto voltaje, la pantalla de forma de onda es suave y fácil de interpretar.
• El instrumento tiene potentes capacidades de procesamiento de datos, lo que facilita a los usuarios la gestión y el archivo de archivos de forma de onda.
• Tiene una función de almacenamiento masivo de forma de onda de prueba:Las formas de onda probadas en el sitio pueden almacenarse convenientemente en el instrumento en el orden especificado por la denominación china para ser retiradas y observadas en cualquier momento.; puede almacenar más de 8.000 registros de pulsos de bajo voltaje y de formas de onda flashover de alto voltaje, y múltiples pulsos Más de 250 registros de formas de onda pueden registrarse,y los archivos de forma de onda se pueden importar en el software de ordenador para la gestión y el análisis utilizando la comunicación USB.
• Ultra alto brillo, la luminosidad de la luz de fondo LED alcanza 280 nit, resolución 1024 * 600, conveniente para entornos expuestos a la luz solar directa en funcionamiento.
Especificación técnica
| Frecuencia de muestreo |
80frecuencia de radio |
| Amplitud del pulso de baja tensión |
1El valor de las emisiones de CO2 |
| Rango de variación |
≥65En kilómetros |
| Sonido de pruebaEl |
300 m/ año1 km/5 kilómetros/25En kilómetros/65En kilómetros |
| Ancho del pulso |
0.125Los Estados Unidos- ¿Qué quieres decir?50Los Estados Unidos- ¿Por qué?50Los Estados Unidos- ¿Qué quieres decir?25Los Estados Unidos- ¿Qué quieres decir?0Los Estados Unidos |
| Resolución mínima |
0.1- ¿ Qué? |
| Área ciega de ensayo |
No más20m |
| Error de medición |
≤±(0,5%×L+1m), L es la longitud del cable |
| Modo de alimentación |
cargar AC110V~240V, 50Hz/60Hz |
| Volumen y peso |
El peso de los productos incluidos en el anexo I del Reglamento (UE) n.o 528/2012 es el mismo que el peso total de los productos incluidos en el anexo II del Reglamento (UE) n.o 528/2012 y el peso total de los productos incluidos en el anexo II del Reglamento (UE) n.o 528/2012 |
| Condiciones de trabajo |
Temperatura -20oC~+65oC, humedad relativa 90%, presión atmosférica 750±30 mmHg |
Lista de embalaje
Se trata de un sistema de control de velocidad.
Introducción El localizador de fallas del cable XHDD503B utiliza el método de sincronización acústica y magnética para determinar el punto de falla del cable de alimentación.El flashover electrónico es generado por el generador de descargas de impacto, recogido y amplificado por la sonda correspondiente, y la ubicación exacta del punto de falla se determina mediante el juicio auditivo y visual.Es un dispositivo que completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximado y recoge la diferencia de tiempo acústica y magnéticaIntegra tecnología de posicionamiento, pruebas asistidas por trayecto y otras tecnologías.proporcionando múltiples modos de prueba e información rápida rica y diversa para completar de manera eficiente y precisa la ubicación de fallas del cable.
Indicadores técnicos
| Acústicoel- Función de punto fijo magnético síncrono |
| Acústicoel- Función de punto fijo magnético síncrono |
Canal de sonido |
a) Ancho de banda
Todos pasan: 100Hz ~ 1500Hz.
Bajo paso: 100 Hz ~ 400 Hz.
Qualcomm: 150Hz ~ 1500Hz. ¿Qué es eso?
Pase de banda: 200 Hz ~ 600 Hz.
b) Señales máximas el aumento: >= 100 dB.
c) Precisión en punto fijo: 0,1 m. |
| Canal de campo magnético |
El aumento máximo de la señal: >= 100 dB |
| Modo de posicionamiento del tiempo de tránsito acustomagnético: visualización de la forma de onda, visualización acústica y magnética del tiempo de tránsito. |
| Aumento de señal: ajustable de 1 a 8 niveles. |
| Canal de campo magnético: ajustable de 1 a 8 niveles |
| La intensidad de la señal de sonido se indica en el gráfico de barras y el umbral de activación del sonido (0 a 99 niveles) es ajustable. |
| La intensidad de la señal electromagnética se indica mediante un gráfico de barras, el umbral de activación del campo magnético (0 a 99 niveles) es ajustable y tiene una función de aviso de activación del campo magnético. |
| Indicación gráfica de barra de la intensidad de la señal electromagnética, umbral de activación del campo magnético ajustable, con función de activación del campo magnético. |
| Modo de posicionamiento de la diferencia de tiempo acústica-magnética: visualización de la forma de onda, la diferencia de tiempo acústica-magnética máxima es de 80 ms, que puede calcularse automáticamente y analizarse manualmente;Puede registrar la última vez que la diferencia de tiempo acústico-magnético. |
| Fuente de alimentación: |
a) Batería: batería de iones de litio incorporada, tensión 8.4V, capacidad 2.4Ah
b) Tiempo de uso: tiempo de uso continuo > 8 horas;
c) Cargador: entrada AC220V±10%, 50Hz; salida nominal 8,4V, 1A
d) Tiempo de carga: <3horas. |
| Modo de visualización: LCD a color de 5 pulgadas, resolución 854*480, con función táctil. |
| Temperatura del entorno de funcionamiento: -20°C-65°C, humedadNo másEl 90% RH, altitud <4500 m. |
