Generador de sobretensiones dedicado de 35 kV ¢ XHHV535-4T
Modelo: XHHV535-4T 2450J Descarga 3 modos de funcionamiento
Diseñados para:Equipos de mantenimiento de redes de cable de 35 kV, contratistas de localización de fallas, equipos de prueba de subestaciones de servicios públicos
Valor básico:Un generador de sobretensiones de 35 kV construido específicamente sin conmutación de varios voltajes, sin compromiso. 2450 julios de energía de descarga optimizada para una clase de voltaje,con tres modos de funcionamiento para que coincida con su estrategia de localización de fallas.
Por qué una unidad dedicada de 35 kV
Los generadores de sobretensiones de múltiples voltajes se comprometen en cada paso de voltaje El XHHV535-4T elimina este compromiso al dedicar toda su etapa de potencia y condensador de 4μF a la clase 35kVEl resultado: 2450 joules de energía de descarga limpia y controlada optimizada para redes de cableado de media tensión de 33 kV a 35 kV.
Para las empresas de servicios públicos y los contratistas cuya flota opera principalmente con cables de distribución y subtransmisión de 35 kV, una unidad dedicada significa que no hay errores en el selector de voltaje,No hay energía accidental en el rango equivocado, y características de aumento consistentes a través de cada evento de ubicación de fallas.
Tres modos de funcionamiento: un instrumento, cualquier estrategia de fallo
DC Resistente
Salida continua de corriente continua para cables que soporten pruebas de voltaje según las normas IEC. Establezca el voltaje objetivo, mantenga durante el tiempo especificado, verifique la integridad del aislamiento.
Pulso único
El accionamiento manual del gatillo
Ciclo automático
El modo estándar para la localización acústico-magnética del tren de pulsos rítmicos crea firmas acústicas consistentes para la detección de XHDD503.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Rango de tensión de salida | 035 kV de corriente continua, ajustable en continuo |
| Condensador interno | 4 μF (dedicado al rango de 35 kV) |
| Energía máxima de descarga | 2,450 J (a 35kV / 4μF) |
| Clasificación de potencia de sobretensiones | 2 kVA |
| Precisión de medición HV | 2Divididor de tensión de grado 0,5, medidor analógico doble (kV + mA) |
| Modos de funcionamiento | DC Resistente · Pulso único (manual) · Ciclo automático (intervalo de ~ 5 s) |
| Sistemas de seguridad | Interbloqueo de arranque en posición cero, descarga automática del condensador en el momento de detenerse, protección contra sobrecorriente/sobrevoltaje |
| Funciones adicionales | Modulo integrado de muestreo de la forma de onda de la falla del cable (salida Q9 para el localizador TDR), modo de prueba de tensión de resistencia a la corriente continua |
| Las dimensiones | Diseño montado en un carrito con ruedas integradas y manija de transporte |
| Peso | ~ 119 kg |
| Fuente de alimentación | AC 220V ± 10%, 50Hz ± 2Hz (se pueden personalizar otras frecuencias) |
| Temperatura de funcionamiento | -20 °C a +50 °C |
| Muestra | Medidor analógico doble ‡ voltímetro + amperiómetro |
| Marca y origen | Se trata de una prueba de XZH / Xi'an, Shaanxi, China. |
| Certificación | CE, ISO |
2450J frente a los generadores típicos de múltiples voltajes:A 35kV con 4μF, el XHHV535-4T produce hasta un 20% más de energía de descarga que las unidades de múltiples voltajes en configuraciones comparables. This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.

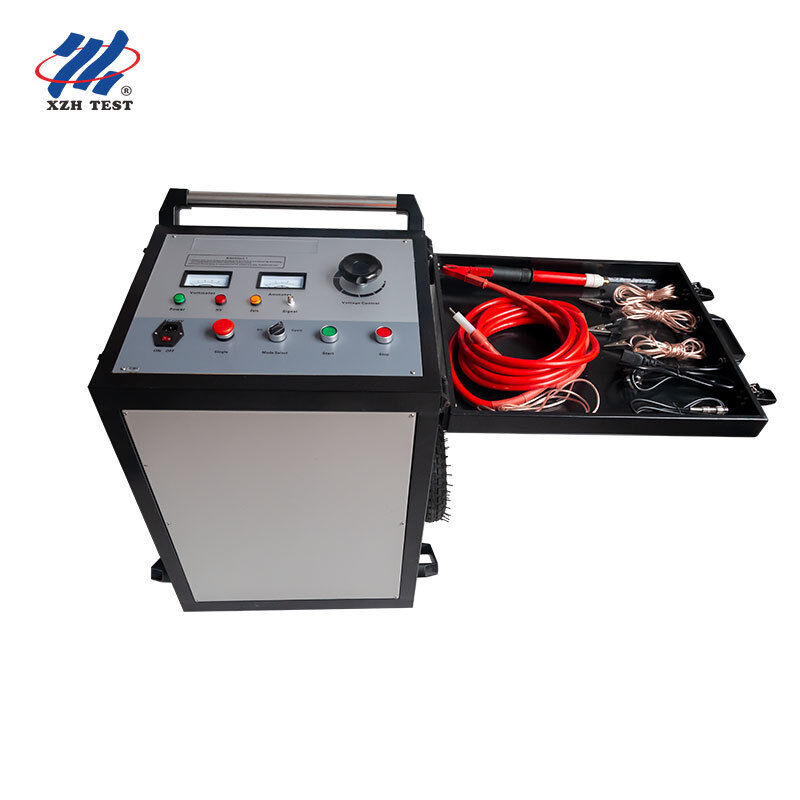

Control de paneles diseñados para la memoria muscular
El diseño de control del XHHV535-4T sigue una secuencia de operación lógica de izquierda a derecha, minimizando el tiempo de entrenamiento y reduciendo el error del operador en condiciones de campo:
| Control / indicador | Función |
|---|
| Amperiómetro / Voltímetro | Medidores analógicos dobles de grado 2.5 ′′ Amperiómetro izquierdo muestra corriente lateral de bajo voltaje, voltómetro derecho muestra salida HV en tiempo real en kV |
| Indicador cero (amarillo) | Se ilumina cuando el mando de voltaje está en posición cero |
| Indicador HV (rojo) | Luces cuando la salida de alta tensión está activa sirve como advertencia visual para todo el personal dentro del área de ensayo |
| Indicador de potencia (verde) | Confirma que la entrada de AC 220V está presente después de que el interruptor de alimentación principal está activado |
| Selector de modo | Interruptor rotativo de tres posiciones: DC Resist · Pulso único · Ciclo automático |
| Botón de inicio | Permite la salida HV sólo eficaz en la posición cero (bloqueo de inicio cero). |
| Botón de parada | Inmediatamente corta la salida de HV, deja caer el relé de arranque y activa la descarga automática del condensador. |
| Pulsera de control de tensión | Ajustable continuamente de 0 a 35kV |
Arquitectura de sistemas integrados
- Fuente de alta tensión de CC:Transformador y rectificador incorporados, que producen una salida de CC limpia de 0 a 35 kV sin fuente de alimentación HV externa
- Condensador de almacenamiento de energía:Condensador dedicado de 4μF, adaptado a la etapa de salida de 35 kV para una densidad de energía óptima y un tiempo de descarga óptimo
- Ensamblaje de la esfera de descarga:Oportunidad de descarga con maquinaria de precisión dentro de un recinto blindado, que produce características de sobretensiones controladas y repetibles para cada ciclo de descarga
- Circuito de descarga automática:En el comando de detener o pérdida de energía, el condensador interno se descarga automáticamente a través de una resistencia de sangrado de seguridad ‡ el voltímetro cae a cero, confirmando el estado seguro antes de desconectar el cable
Flujo de trabajo de localización de fallas estándar con XHHV535-4T
- Pre-localización:Se conectará un localizador de fallos del cable TDR (serie XZH TEST 502) para determinar la distancia aproximada de fallo.El módulo de muestreo de forma de onda interno del 4T proporciona una señal de disparo Q9 limpia para la adquisición sincronizada de TDR
- Modo de ajuste:Seleccionar el modo Auto Cycle para la localización acústica-magnética o DC Resist para la verificación del aislamiento antes de la reparación.
- Control cero y arranque:Confirmar el indicador amarillo cero está encendido, pulse Inicio, a continuación, aumentar el voltaje al nivel de sobretensiones objetivo a través de la perilla de control de voltaje
- Punto exacto:En el modo Auto Cycle, el 4T entrega 2450J descargas cada ~ 5 segundos.Despliegue un puntero acústico-magnético (XHDD503) a lo largo de la sección del cable pre-ubicada para capturar el sonido de descarga y las señales electromagnéticas, reduciendo la búsqueda a la posición exacta de la falla
- Detener y descargar:Presione Detener el 4T automáticamente corta la salida HV y descarga el condensador interno.
Precauciones de seguridad ¥ Operaciones de 35 kV
- 35 kV es un nivel de voltaje letal sólo los técnicos de alta tensión calificados pueden operar este equipo
- El indicador amarillo de cero debe iluminarse antes de pulsar Inicio, este es un bloqueo de seguridad obligatorio.
- No toque cables de salida, barra de descarga, o cualquier conexión HV mientras el indicador HV rojo está encendido
- Presione Detener inmediatamente si se detectan lecturas anormales del medidor, sonidos de arco o olores de quemadura
- Verifique siempre que el voltímetro vuelve a cero y que la descarga automática esté completa antes de acercarse al área de ensayo o desconectar los cables.
- Conectar el terminal de tierra de la unidad a la red de tierra de la estación antes de encender la energía
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario y una solución de transporte de protección. Instalación en el sitio, puesta en marcha y formación de seguridad del operador están disponibles a petición.y los diodos HV se almacenan para su rápida sustitución.
