Localizador de fallos de cable exterior portátil con pantalla táctil 10.1

Detalles del producto:

Lugar de origen:	China
Nombre de la marca:	XZH TEST
Certificación:	CE/ISO

Información detallada

Lugar de origen:

China

Nombre de la marca:

XZH TEST

Certificación:

CE/ISO

Resaltar:

High Light

Resaltar:

localizador de fallos portátil de cable con pantalla táctil

localizador de fallos de cable exterior de 10

1 pulgadas

Trading Information

Cantidad de orden mínima:

1 conjunto

Detalles de empaquetado:

Envases de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/t

Descripción de producto

Localizador de fallas de cable versátil para exteriores

Unidad portátil lista para exteriores con interfaz de pantalla táctil y capacidades avanzadas de energía de sobretensión/golpe para una detección y localización precisas de fallas.

Características principales

Pantalla táctil TFT a color de 10.1 pulgadas con resolución de 1024×600
Sistema integrado para una operación segura y estable con una interfaz sencilla
Múltiples métodos de prueba: pulso de bajo voltaje, descarga de alta tensión, pulso múltiple (8 veces)
Muestreo continuo automático con captura de forma de onda en tiempo real
Capacidad de almacenamiento masiva: más de 8,000 formas de onda de bajo/alto voltaje, más de 250 registros de pulsos múltiples
Batería de litio de gran capacidad incorporada para operar sin alimentación externa
Energía de sobretensión/golpe de 2,048 Joule con pruebas de CC de hasta 32 kV
Unidad portátil con clasificación IP43 con cuatro ruedas para facilitar la movilidad

Especificaciones técnicas

Características generales

Pantalla	Panel a color TFT de grado industrial de 10.1" con retroiluminación LED (450 cd/m²)
Operación	Interfaz de perilla giratoria única con capacidad multitáctil
Normas de seguridad	Cumplimiento CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034
Condiciones de trabajo	-25°C a +65°C, humedad relativa ≤90%

Generador de sobretensión de alto voltaje

Voltaje de salida	0-8kV, 0-16kV, 0-32kV
Energía de descarga	2048J a cada nivel de voltaje
Corriente de quemado	Hasta 60 mA a 32 kV, 120 mA a 16 kV, 240 mA a 8 kV
Dimensiones	534×444×805 mm (130 kg)

Localizador de fallas de cable TDR

Métodos de prueba	Pulso de bajo voltaje, corriente de impulso, voltaje de impulso, pulso múltiple ARC
Alcance de medición	≥120 km con precisión de ±(0.5%×L+1m)
Resolución mínima	0.07m

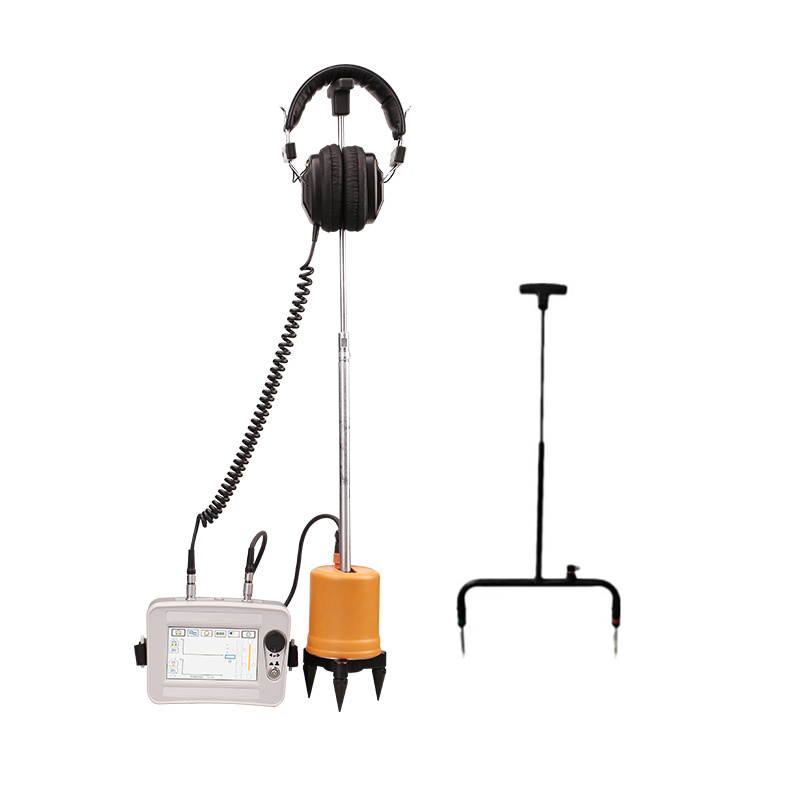

Localizador síncrono acústico/magnético

Precisión de posicionamiento	0.1 m para punto fijo, trayectoria y voltaje de paso
Tiempo de trabajo	Más de 8 horas con 4×18650 baterías de litio
Peso	Host 0.6 kg; Sensor 1.4 kg

Cables de prueba

Cable de salida de alto voltaje	Núcleo de 2.5 mm², clasificación de 50 kV CC, longitud estándar de 5 m
Cable de tierra	Núcleo principal de 16 mm², longitud estándar de 5 m

Nota:Se requieren cables especiales de alto voltaje; mantenga una distancia segura durante la operación.

Métodos de prelocalización

ARC Multishot: Compara trazas de bajo/alto voltaje con 8 mediciones comparativas por disparo
Pulso ICE/Sobretensión: Mide el componente de corriente de la onda viajera después de la descarga del capacitor
DECAY: Mide el componente de voltaje después de la ignición de la fuente de CC de alto voltaje para cables largos
IFL: Localización intermitente de fallas para fallas con características cambiantes
