Localizador de fallas del cable
>

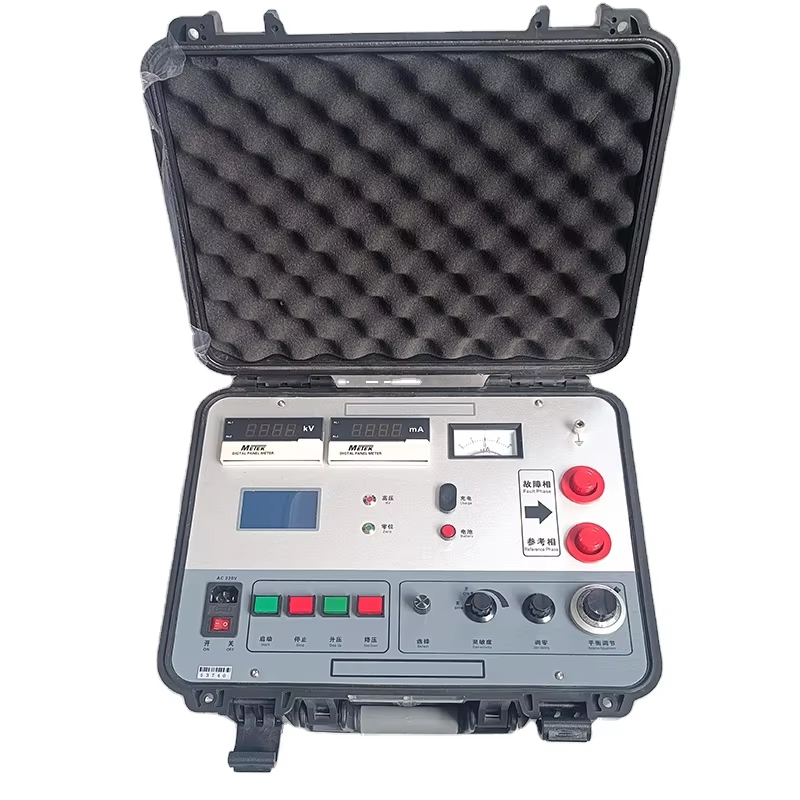

Conjunto de localizador de fallas de la funda exterior del cable para cables de 10 kV-500 kV

Conjunto de localizador de fallas de la funda exterior del cable para cables de 10 kV-500 kV

Detalles del producto:
Lugar de origen: China
Nombre de la marca: XZH TEST
Certificación: CE/ISO
Número de modelo: Se trata de un sistema de control de la calidad.
Información detallada
Lugar de origen:
China
Nombre de la marca:
XZH TEST
Certificación:
CE/ISO
Número de modelo:
Se trata de un sistema de control de la calidad.
Resaltar:

High Light

Resaltar:

Localizador de fallos de cable de 10 kV a 500 kV

,

detector de fallas de la envolvente del cable

,

conjunto de localizadores de cables de alto voltaje

Trading Information
Cantidad de orden mínima:
1 unidad
Detalles de empaquetado:
Envases de madera
Tiempo de entrega:
5 a 8 días hábiles
Condiciones de pago:
T/t
Capacidad de la fuente:
2000unit/año
Descripción de producto
Localizador de Fallas en la Cubierta Exterior de Cables
Detección de Fallas en la Cubierta Exterior de Cables mediante Puente MURRAY / Voltaje Paso y Corriente de Pinza
El Localizador de Fallas en la Cubierta Exterior de Cables identifica rápida y con precisión peligros ocultos, incluyendo fallas a tierra y corriente de fuga excesiva en la cubierta exterior de cables de núcleo simple y triple de 10kV-500kV de alto y extra alto voltaje. Este sistema también puede realizar pruebas de voltaje de soportabilidad de CC de 5kV-10kV durante 1 minuto en cubiertas de cables de polietileno de alta densidad y cloruro de polivinilo.
Aplicaciones Clave
Esencial para el mantenimiento de sistemas de cables de alto voltaje de núcleo simple y triple de 10kV-500kV
Herramienta crítica para empresas de ingeniería de cables de extra alto voltaje
Activo valioso para operaciones de ingeniería de transmisión y transformación de energía
Características del Modelo XHHG521A
Diseñado basado en el principio del puente MURRAY, el XHHG521A localiza puntos de ruptura en varios cables, incluyendo defectos con valores de baja resistencia de aislamiento. El sistema presenta:
Fuente de corriente constante de alto voltaje con regulador de voltaje eléctrico y transformador tipo R
Ajuste de voltaje controlado por botón (voltaje sin carga de 7500V, corriente de cortocircuito de 100mA)
Amplificador de alta sensibilidad y galvanómetro para indicación de balance
Fuente de alto voltaje y puente integrados en caja protectora portátil
Operación con un solo toque con cálculo automático de la distancia de falla
Medición de resistencia de cuatro terminales elimina errores de resistencia de los cables
Especificaciones Técnicas
Parámetro Valor
Voltaje sin carga ≥7500V
Corriente de cortocircuito ≥100mA (recomendado 5-40mA para ajuste de balance)
Precisión de posicionamiento ±(0.2%*L±1)m
Peso 25kg
Fuente de alimentación CA 220V (±10%), 50Hz±1Hz; Batería incorporada de 8.4V
Technical Diagram of Cable Fault Locator
