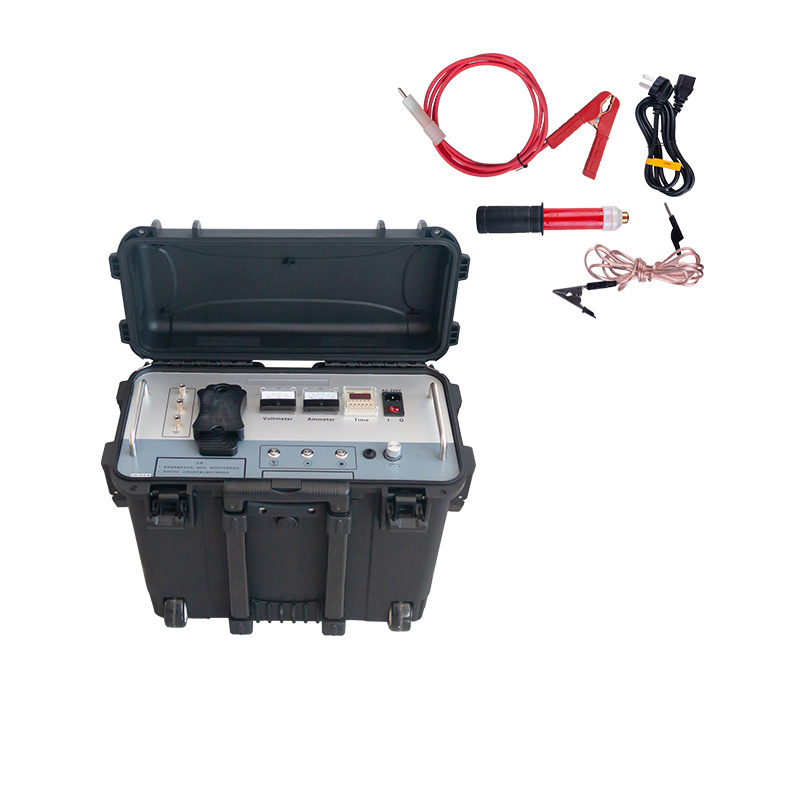

Generador de sobretensiones portátil de 10 kV 864J para pruebas de fallas en cables

ElGenerador de pulsos de alto voltaje XHHV510-10Lestá diseñado para descargar descargas de choque durante los ensayos de fallas en los cables y los ensayos de tensión de corriente continua de los equipos eléctricos.cajas de operación, y condensadores de almacenamiento de energía de pulso con una solución ligera y portátil.

• Protección automática contra sobrecorriente, sobrevoltura y sobrecalentamiento
• Funciones de descarga de voltaje y de descarga por impacto de corriente continua
• Impulso de salida de alto voltaje uniforme y controlable
• Protección contra el súper cortocircuito con capacidad de cortocircuito en tierra
• Dos indicadores de 2,5 niveles para visualización de corriente y voltaje
• Medición en tiempo real del voltaje lateral de alta tensión
• Protección contra arranque cero y función de salida cero del potenciómetro
• Diseño único de medición de alto voltaje que muestra el voltaje del condensador
• Tiempo de descarga ajustable en intervalos apropiados

Consideraciones operativas clave:

• Asegurar la correcta puesta a tierra de la carcasa del instrumento y de los componentes de alta tensión
• Siga la secuencia de arranque correcta: ajuste de voltaje en sentido contrario a las agujas del reloj antes de pulsar el botón de arranque
• Monitorear el amperiómetro y el voltímetro durante el funcionamiento
• Utilice el botón de descarga para la descarga manual (duración ≤ 1 s)
• Establecer el intervalo de tiempo de descarga según sea necesario

Aplicación primaria en la localización de fallas en cables subterráneos y detección de fallas en cables de alimentación.
