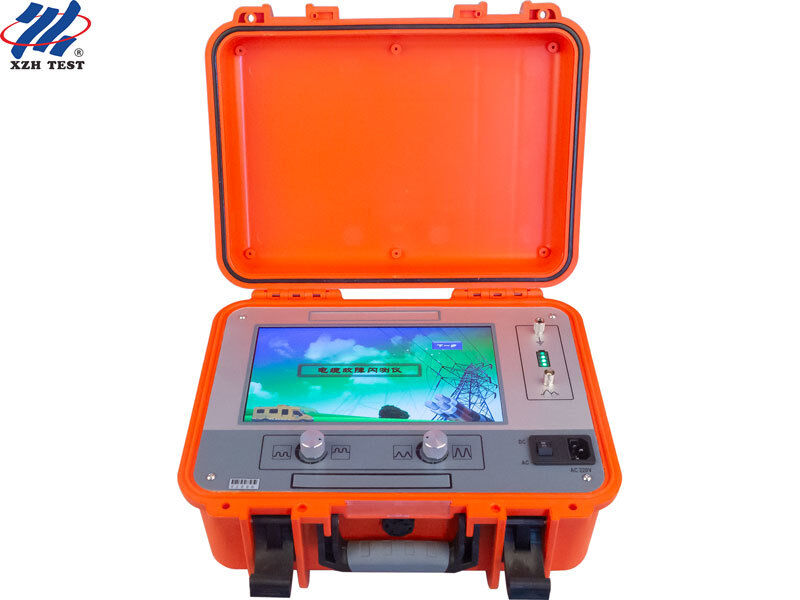

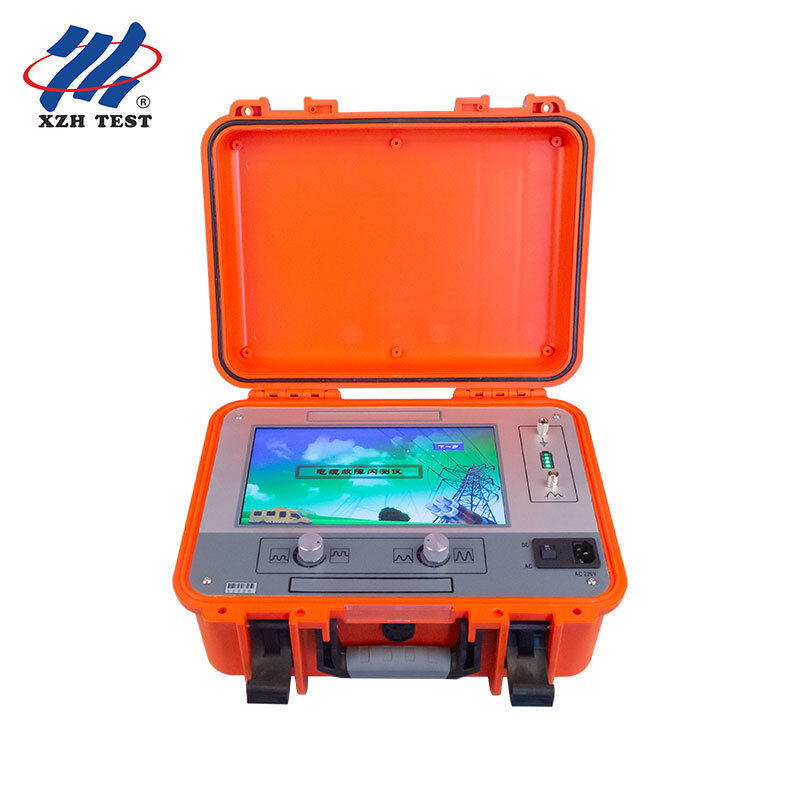

Localizador de fallas de cable TDR portátil de 10 pulgadas 16 km 100MHz IP54 XHGG501D

El XHGG501D es un localizador de fallas por cable basado en TDR diseñado para diagnósticos rápidos en el sitio.elimina la complejidad asociada con los instrumentos de laboratorioLos operadores conectan los cables de prueba, seleccionan el rango preestablecido y presionan el botón de arranque. El instrumento adquiere, toma muestras y procesa automáticamente la forma de onda para determinar la distancia de falla.Apoyo tanto a los métodos de muestreo de pulso de bajo voltaje como a los de flashover, el XHGG501D cubre fallas de baja resistencia, circuitos abiertos, cortocircuitos, fugas, fallas de alta resistencia y fallas de alta resistencia de flashover en cables de alimentación, cables de control,Cables de comunicaciónConstruido en un chasis de protección IP54 y alimentado por una batería de litio intercambiable en campo, es el instrumento de elección para los equipos de mantenimiento de servicios públicos, contratistas eléctricos,y ingenieros de servicio de campo que necesitan resultados confiables sin la curva de aprendizaje.

La mayoría de los localizadores de fallos de cable asumen un entorno controlado: energía estable, un banco de trabajo y un operador capacitado con tiempo para configurar.30 pmAquí está lo que parece un despliegue típico:

No hay computadora portátil, no hay software externo, no hay entrenamiento especializado, el instrumento hace el trabajo pesado, el operador lee la distancia y dirige al equipo de excavación.

Muchos probadores de fallas de cables "portátiles" se envían con una pantalla resistiva de 4.3 pulgadas o 5 pulgadas que requiere un lápiz y asume iluminación interior.El XHGG501D utiliza una pantalla LCD TFT de 10 pulgadas la misma clase de pantalla que se encuentra en las tabletas con operación táctil que funciona con manos guantesNo se trata sólo de la estética:

• Visibilidad de onda completa:En una pantalla de 5 pulgadas, una forma de onda de largo alcance se comprime hasta el punto en que el pico de reflexión de fallas es de unos pocos píxeles de ancho.Los operadores pueden identificar visualmente el punto de inflexión de la falla sin depender únicamente del algoritmo de análisis automático.Cuando el algoritmo señala una reflexión límite — común en cables viejos con múltiples juntas — el operador puede confirmar o anular visualmente la lectura automatizada.
• Control de dos modos:Pantalla táctil para una navegación rápida a través de menús y ajustes preestablecidos; botones físicos codificados para el posicionamiento preciso del cursor al medir la forma de onda de la falla.Dos operarios pueden trabajar simultáneamente, uno que mide on complejos rastros de múltiples fallas.
• Leíble a la luz del sol con anti-reflexión:LCD de grado industrial con luz de fondo LED mantiene la visibilidad a 280 nits de brillo.

El XHGG501D toma muestras a una velocidad real de 100 MHz ¥ 100 millones de puntos de datos por segundo ¥ sin interpolación de software.el instrumento alcanza 0Resolución mínima de 0,5 m, suficiente para distinguir una falla en una unión de cable de una falla en el interior de la misma unión.capturando el pulso de reflexión independientemente de si llega a 0Combinado con una zona ciega de ≤20 m, uno de los mejores de su clase, el XHGG501D detecta de forma fiable las fallas de los terminales de salida hacia el exterior.
