Localizador de cables multifunción Pathfinder XHLJ504L inteligente para tuberías subterráneas con transmisor y receptor de señal

Name: Localizador de cables multifunción Pathfinder XHLJ504L inteligente para tuberías subterráneas con transmisor y receptor de señal
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7,970.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	China
Nombre de la marca:	XZH TEST
Certificación:	CE/ISO
Número de modelo:	XHLJ504L

Información detallada

Lugar de origen:

China

Nombre de la marca:

XZH TEST

Certificación:

CE/ISO

Número de modelo:

XHLJ504L

Resaltar:

High Light

Resaltar:

Detección del buscador de vías de tuberías multifunción

Receptor de transmisor de señal inteligente

Localizador de profundidad de enterramiento de cables preciso

Trading Information

Cantidad de orden mínima:

Prueba de XZH

Precio:

Negociable

Detalles de empaquetado:

envasado de madera

Tiempo de entrega:

5 a 8 días hábiles

Condiciones de pago:

T/T

Capacidad de la fuente:

2000 unidades por año

Descripción de producto

🎯 Diseñado para Equipos de Localización de Infraestructura Municipal y Servicios Públicos Múltiples

🏙️ Departamentos de Planificación MunicipalMapeo de redes subterráneas de tuberías y cables para la documentación de infraestructura urbana

🔧 Servicios de Localización de Servicios Públicos MúltiplesDetección de cables, tuberías y conductos antes de la excavación de calles y obras viales

📊 Gerentes de Activos de InfraestructuraVerificación y documentación de trazados de servicios públicos enterrados para cumplimiento y referencia futura

Descripción General del Producto

El Localizador Inteligente Multifunción de Tuberías Subterráneas XHLJ504L es un sistema de detección versátil diseñado para localizar no solo cables de alimentación, sino también tuberías, conductos y otros servicios públicos enterrados. A diferencia de los trazadores de rutas de cables de un solo propósito, este sistema inteligente combina un transmisor de señal de alta potencia con un receptor sensible de inducción electromagnética para mapear con precisión los trazados de la infraestructura subterránea y medir las profundidades de enterramiento en una gama más amplia de tipos de servicios públicos.

El sistema consta de un transmisor de audiofrecuencia de alta potencia que inyecta una señal intermitente de 0~50Vpp en la línea objetivo, y un receptor portátil que detecta el campo electromagnético inducido sobre el suelo. Este método no invasivo permite un levantamiento rápido sin excavación, lo que lo convierte en una herramienta esencial para la planificación de infraestructura urbana, las comprobaciones de seguridad previas a la excavación y la documentación de activos de servicios públicos.

🔍 Localizador Multifunción de Tuberías vs. Trazador de Cables de un Solo Propósito: Mientras que un trazador de rutas de cables dedicado (como la configuración básica del XHLJ504L) se enfoca en la detección de rutas de cables de alimentación, este Localizador Inteligente Multifunción de Tuberías extiende la capacidad de detección a una gama más amplia de servicios públicos enterrados, incluyendo conductos de telecomunicaciones, tuberías metálicas de agua, gas y otra infraestructura. Su procesamiento de señal inteligente proporciona un trazado más preciso y rápido con un rendimiento estable en diversas condiciones subterráneas, lo que lo convierte en la opción preferida para los equipos municipales que gestionan redes de servicios públicos diversas.

Especificaciones Técnicas

Número de Modelo

XHLJ504L

Frecuencia de Salida

Audio Frecuencia

Señal de Salida

Intermitente, 0~50Vpp

Potencia de Salida

100W (Alta Potencia)

Corriente de Salida

0~2A

Fuente de Alimentación

CA 220V (±10%), 50Hz (±5%)

Modo de Recepción

Inducción Electromagnética

Certificación

CE / ISO

Marca

XZH TEST

Origen

China

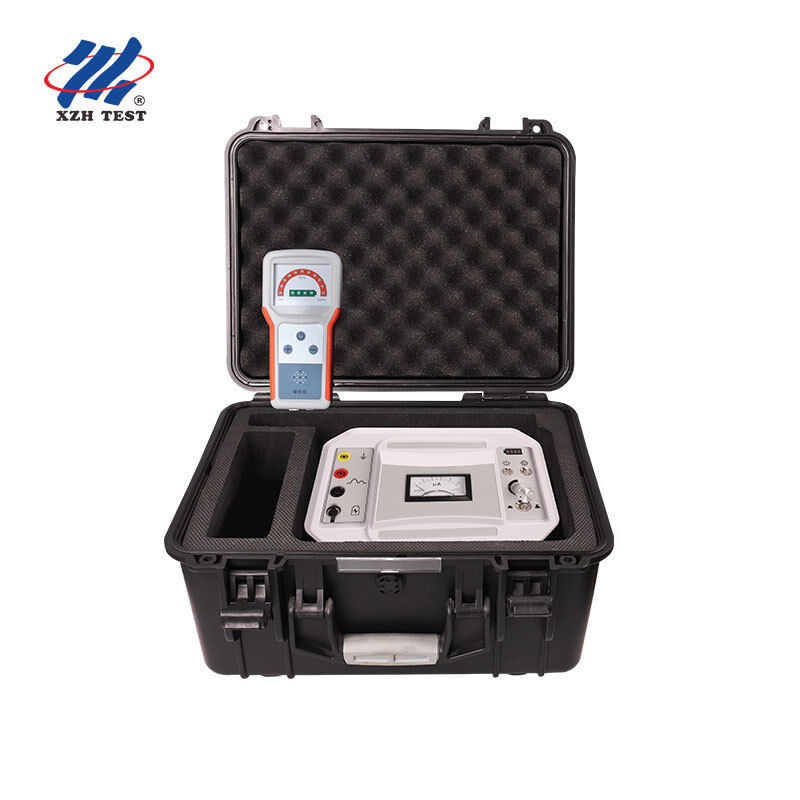

Componentes del Sistema

Componente	Función
Transmisor de Señal	Generador de audiofrecuencia de alta potencia con diseño antivibración. Presenta una fuerte capacidad antiinterferencias, rendimiento estable y fiable, y protección integral contra sobrecorriente, circuito abierto y cortocircuito. Inyecta una señal intermitente de 0~50Vpp en la tubería o cable objetivo.
Receptor (Detector de Precisión)	Sensor portátil de inducción electromagnética con procesamiento de señal inteligente. Detecta la señal transmitida sobre el suelo para trazar rutas de tuberías, medir la profundidad de enterramiento e identificar posiciones de trazado con mayor precisión y velocidad que los detectores convencionales.

Características Principales

Detección multifunción para cables de alimentación, conductos de telecomunicaciones, tuberías metálicas y servicios públicos enterrados
Salida de audiofrecuencia de alta potencia de 100W para una fuerte penetración de la señal a través de diversos tipos de suelo
Patrón de señal intermitente de 0~50Vpp para una detección clara y distinguible sobre el suelo
Recepción inteligente por inducción electromagnética con procesamiento de señal mejorado para un trazado más rápido
Construcción duradera antivibración para un rendimiento fiable en campo
Fuerte capacidad antiinterferencias que garantiza una detección estable cerca de infraestructura eléctrica activa
Protección integral: salvaguardas contra sobrecorriente, circuito abierto y cortocircuito
Detección no invasiva: no se requiere excavación para la medición de la ruta de la tubería y la profundidad de enterramiento

Preguntas Frecuentes

P1: ¿Para quién está diseñado el Localizador de Tuberías XHLJ504L?

El XHLJ504L está diseñado para departamentos de infraestructura municipal, servicios de localización de servicios públicos múltiples y equipos de gestión de activos que necesitan detectar y mapear una variedad de servicios públicos enterrados, no solo cables de alimentación, sino también conductos de telecomunicaciones, tuberías metálicas de agua y gas, y otra infraestructura subterránea. Es el instrumento ideal para los departamentos de planificación urbana que realizan estudios subterráneos exhaustivos antes de obras viales, excavaciones de calles o nuevos proyectos de construcción.

P2: ¿En qué se diferencia de un trazador de rutas solo para cables?

Un trazador de rutas de cables dedicado está optimizado para la detección de cables de alimentación. El Localizador Inteligente Multifunción de Tuberías XHLJ504L extiende esta capacidad a una gama más amplia de servicios públicos metálicos enterrados: tuberías, conductos y cables por igual. Su procesamiento de señal inteligente proporciona una detección más rápida y precisa con un rendimiento estable en diversas condiciones subterráneas. Para los equipos municipales que gestionan infraestructura diversa, esta capacidad multifunción significa que un instrumento puede manejar la mayoría de las tareas de localización que de otro modo requerirían múltiples dispositivos especializados.

P3: ¿Qué servicios públicos puede detectar el XHLJ504L?

El XHLJ504L puede detectar cualquier servicio público metálico enterrado que pueda conducir la señal de audiofrecuencia, incluyendo: cables de alimentación (activos y desenergizados), cables de cobre de telecomunicaciones, tuberías metálicas de agua, gasoductos, sistemas de conductos y otra infraestructura metálica subterránea. Las tuberías no metálicas (PVC, HDPE) también pueden detectarse si contienen un cable trazador metálico o si se puede insertar una sonda conductora. La salida de alta potencia de 100W y el modo de recepción de inducción electromagnética proporcionan una detección fiable en la mayoría de los tipos de servicios públicos encontrados comúnmente.

P4: ¿Cómo mejora el procesamiento de señal inteligente la velocidad de detección?

El receptor inteligente del XHLJ504L procesa la señal electromagnética de audiofrecuencia con algoritmos mejorados que filtran el ruido de fondo y amplifican el patrón de señal objetivo. Esto permite a los operadores trazar rutas de tuberías más rápidamente porque el receptor proporciona una indicación más clara y estable de la presencia y dirección de la señal. El resultado es una finalización de levantamiento más rápida y un mapeo de ruta más preciso en comparación con los receptores analógicos básicos que requieren una mayor interpretación manual.

P5: ¿Qué características de seguridad y protección se incluyen?

El transmisor XHLJ504L incluye protección eléctrica integral: protección contra sobrecorriente que evita daños por consumo excesivo de corriente; protección contra circuito abierto que protege la etapa de salida cuando no hay carga conectada; y protección contra cortocircuitos que se activa automáticamente si los terminales de salida se cortocircuitan accidentalmente. La construcción duradera antivibración, la fuerte capacidad antiinterferencias y la detección de inducción electromagnética sin contacto (sin conexión física a líneas activas durante el levantamiento) contribuyen a una operación de campo segura y fiable.

Acerca de XZH TEST

XZH TEST es un fabricante profesional especializado en soluciones de prueba, detección y diagnóstico de cables y tuberías para compañías eléctricas, departamentos de infraestructura municipal y clientes industriales en todo el mundo. Con una línea de productos completa que incluye localizadores de tuberías, identificadores de cables, trazadores de rutas y localizadores de fallas, XZH TEST ofrece equipos de campo fiables diseñados para las aplicaciones profesionales más exigentes.

Contáctenos hoy mismo para una solución personalizada adaptada a sus requisitos de localización de servicios públicos subterráneos.
