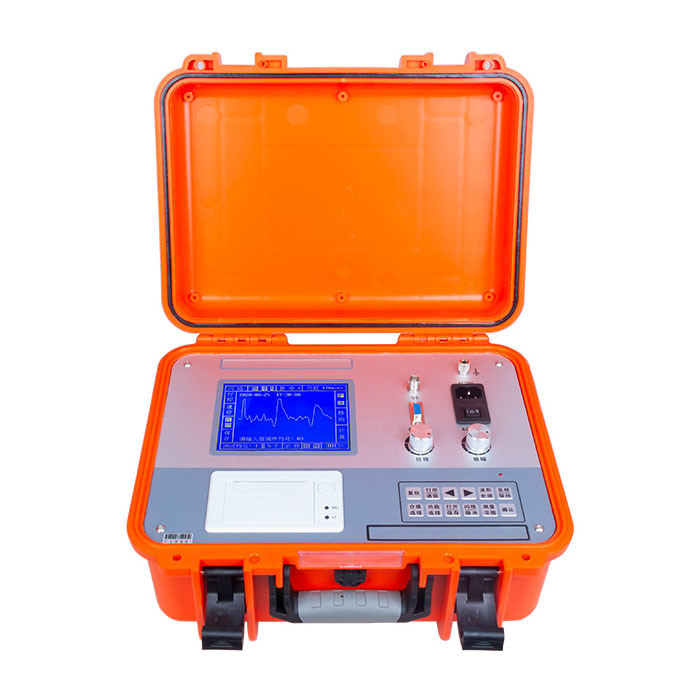

El prelocalizador de fallas de cable TDR XHGG501B se utiliza para medir la ubicación de fallas de cables subterráneos. Y probar el cable de alimentación de diferentes secciones, diferentes medios de diversos materiales, cable coaxial, cables de alumbrado público y cortocircuito, falla de línea corta de circuito abierto del cable subterráneo de baja resistividad. Sistema de gestión de cables superior, genera automáticamente informes de prueba.
Uso de XHGG501B de Muestreo de flashover y método de impulso de bajo voltaje para prelocalizar la falla del cable de alimentación de una manera rápida y
precisa para garantizar una base óptima para la localización precisa.
Sitio de experimento:
Ubicación del sitio de falla del cable para la empresa de instalación eléctrica
Fecha de la prueba: 12 de junio de 2017
Modelo de cable : Cable XLPE de 10 kV.
Dispositivo de prueba: 1. Localizador de fallas de cable subterráneo TDR (prelocalizador)
2. Generador de alto voltaje de CC
| Nombre del producto |
probador de cable tdr |
| Método de medición: |
Muestreo de flashover y método de impulso de bajo voltaje |
| Distancia de medición: |
< 60 km |
| Estándar: |
DL/T849.1-2004 |
| Precisión: |
+/- 2% |
| Margen de pulso: |
100Vp-p |
| Pantalla: |
Pantalla LCD de 5.7 pulgadas |
| Frecuencia de muestreo: |
25 / 50 /100MHz |
| Resolución: |
Mínimo 0.5M |
| Fuente de alimentación: |
Fuente de alimentación incorporada de 12V 10Ah |
| Uso: |
Cables de alumbrado público y cortocircuito, falla de línea corta de circuito abierto del cable subterráneo de baja resistividad |
Xi'an Xu&Hui Electromechanical Technology Co., Ltd es una de las marcas famosas de fabricantes de probadores de equipos eléctricos en China, que produce principalmente localizadores de fallas de cables subterráneos, capacitores, probadores de resistencia de aislamiento, probadores de aceite de transformadores, generadores de alto voltaje y probadores de resistencia de tierra, etc. Tenemos varias patentes en esta industria, y nuestros productos se exportan bien en el mercado global, como América, Brasil, Turquía, Rusia, Israel, Tailandia, India, etc.
