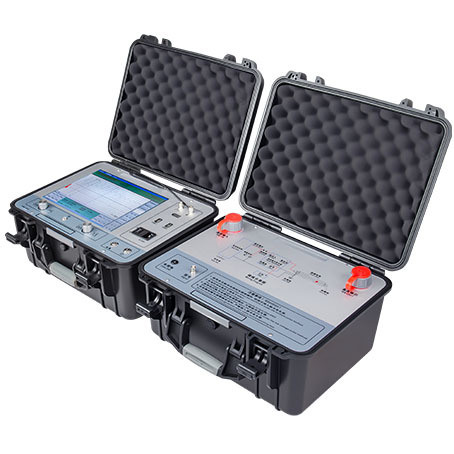

El localizador de fallas de cable subterráneo XHGG502 tdr adopta una computadora táctil de grado industrial de 12,1 pulgadas todo en uno y una interfaz de software de operación simple para realizar pruebas de interacción humano-computadora.Adoptar circuitos y dispositivos integrados de grado industrial, batería de iones de litio de gran capacidad, estable y fiable, y fácil de usar.
Este probador de fallas de cable es un instrumento especial para medir y analizar el estado del cable de alimentación y la distancia de fallas.Este probador de fallas de cable adopta la combinación de tecnología electrónica moderna y tecnología informática para realizar el filtrado de señal, adquisición, procesamiento de datos, visualización gráfica, análisis gráfico, para completar la medición de la velocidad del cable, pruebas de longitud del cable, pruebas de distancia de falla del cable.
Este localizador de fallas de cable es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de faro,y alambres enterrados de diversos materiales con diferentes secciones y diferentes medios, así como fugas de alta resistencia y parpadeo de alta resistencia. falla de red.
| Nombre del producto |
Pre-localizador de fallas de cable subterráneo (TDR) |
| Modelo |
Se trata de un producto de calidad superior a los productos de calidad inferior. |
| Cuota de producción |
1 Unidad |
| Función principal |
Para la medición de la distancia aproximada de la falla del cable subterráneo |
| Tasa de muestreo de datos |
60 MHz, 120 MHz, 240 MHz, 400 MHz |
| Distancia de ensayo |
> 60Km |
| Se establece la longitud del cable de ensayo |
El número de personas que pueden participar en el programa de formación es el siguiente: |
| Amplitud del pulso |
El valor de las emisiones de CO2 |
| Ancho del pulso |
0.1uS y 2uS |
| Resolución de lectura |
0.1m |
| exactitud del ensayo del sistema |
Menos de 0,5 m |
| El acoplador de pulso soporta la tensión |
La velocidad de la corriente eléctrica |
| Condiciones de trabajo |
temperatura -25oC~+55oC, humedad relativa 85%, presión atmosférica 750±30 mmHg. |
| Método de medición |
Método de pulso de bajo voltaje, método de flashover de alto voltaje, método de pulsos múltiples |
Detectar con precisión y rapidez el fallo de aislamiento principal de los cables de alimentación con niveles de voltaje de 35KV o menos; calibrar la longitud del cable; probar aproximadamente la distancia de falla del cable
Pre-localización de fallas en el cable con el reflector XHGG502 basado en el
el método de reflexión de pulso de bajo voltaje (TDR),
cambio de dirección de alta tensiónel método (por ejemplo, ICE, DECAY),
método de reflexión por arco y reflexión por pulso (ARC)tiro único y tiro múltiple ARC)
| Pre-localizador de fallas del cable |
XHGG502: para el ensayo de la distancia de falla del cable, incluir un receptor y un acoplador |
Bienvenido a contactar con nosotros para obtener más información y servicio.
Pre-ubicación de fallas en el cable: con el reflectómetro XHGG502 basado en el método de reflexión por impulso de bajo voltaje (TDR) y el método de desintegración (flashover) de alto voltaje (DECAY), Método de reflexión por arco ((un solo disparo/múltiples disparo).
Hay tres modos de prueba de XHGG502, pulso de bajo voltaje, flashover de alto voltaje, ARC multi-shot.
La imagen siguiente muestra la distancia de falla del cable medida utilizando el modo de ensayo ARC de múltiples disparos de XHGG502.
- ¿ Qué es lo que está pasando? - ¿ Qué pasa?
La imagen siguiente muestra la distancia de falla del cable medida utilizando el modo de prueba de flashover de alto voltaje de XHGG502
- ¿ Qué es lo que está pasando? - ¿ Qué pasa?
La imagen siguiente muestra la longitud del cable o la distancia de falla del circuito abierto del cable medida utilizando el modo de prueba de pulso de baja tensión de XHGG502.no es necesario conectar el generador de pulsos de alta tensiónSe utilizarán otros métodos de ensayo junto con un generador de pulsos de alta tensión.
