Localizador de fallas de cable Xzh Test Latest Tdr, ubicación de distancia de falla

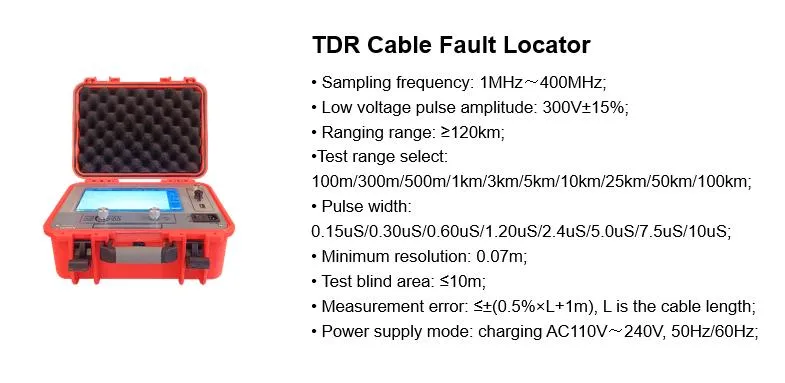

Falla de cable pre-localizador  XHGG502A1

Descripción
El comprobador de fallas de cable adopta una computadora integrada táctil de 10.1 pulgadas de grado industrial, una interfaz de software de operación simple, circuitos y dispositivos integrados de grado industrial y una batería de iones de litio de gran capacidad incorporada, que es estable, confiable y fácil de usar.

Este comprobador de fallas de cable es un instrumento especial para medir y analizar el estado y la distancia de falla de los cables de alimentación. Este comprobador de fallas de cable utiliza una combinación de tecnología electrónica moderna y tecnología informática para lograr el filtrado de señales, la adquisición, el procesamiento de datos, la visualización gráfica y el análisis gráfico. Medición de la velocidad del cable, prueba de la longitud del cable, prueba de la distancia de falla del cable.

Este comprobador de fallas de cable es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados hechos de varios materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y descarga disruptiva de alta resistencia. Falla de la red.

Especificación técnica


2. Falla de cable localización localizador (XHDD503C)

Descripción

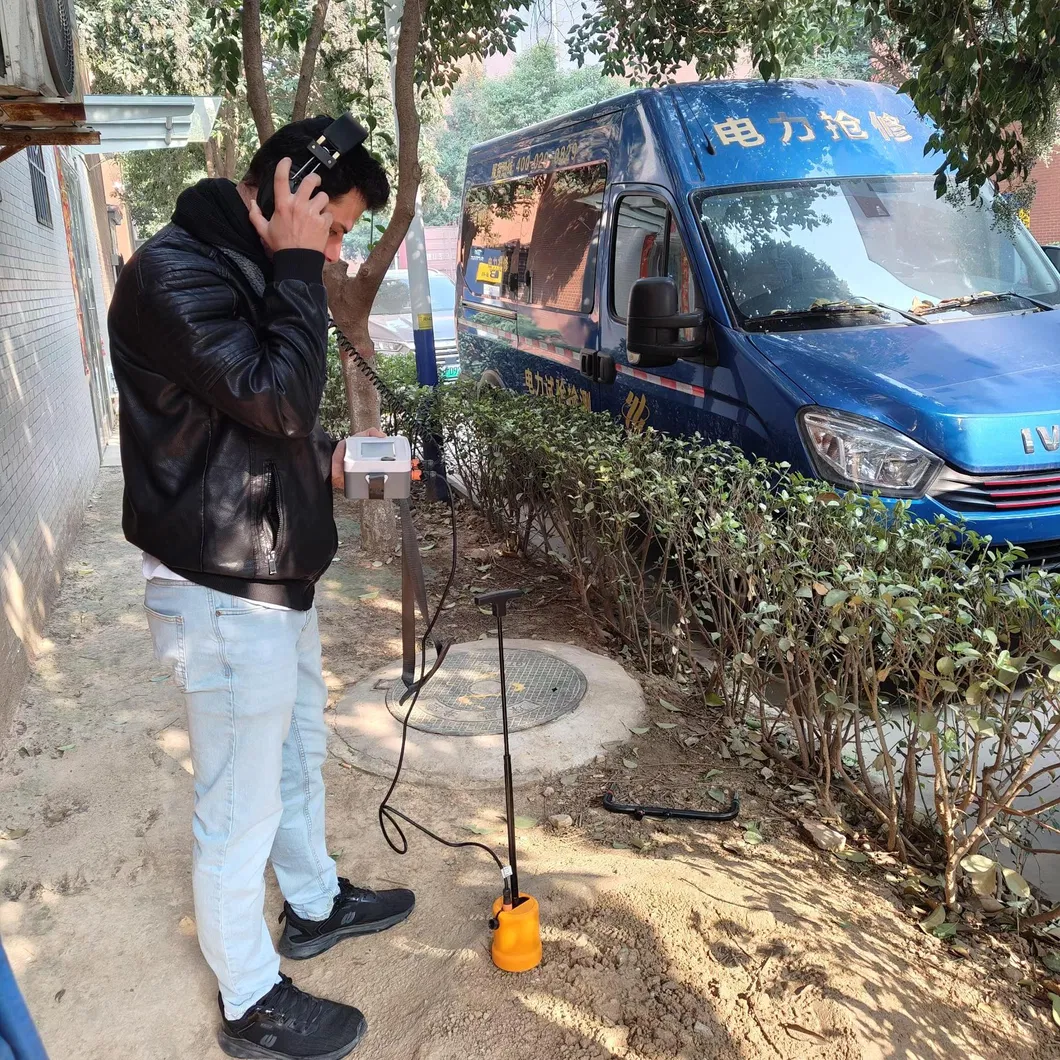

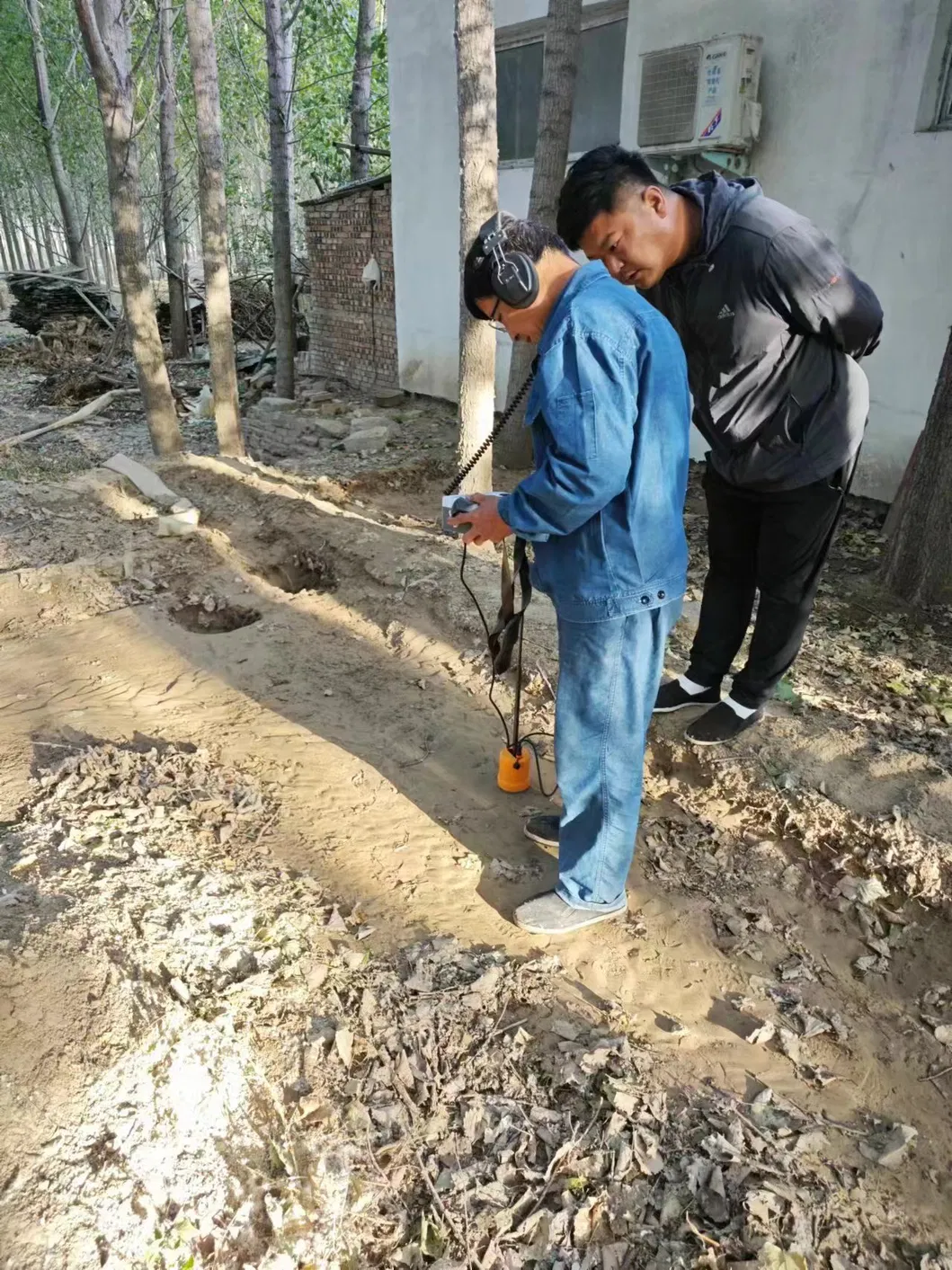

El instrumento de localización de fallas de cable utiliza el método de sincronización acústica y magnética para determinar el punto de falla del cable de alimentación. La descarga disruptiva electrónica es generada por el generador de descarga de impacto, recogida y amplificada por la sonda correspondiente, y la ubicación precisa del punto de falla se determina mediante el juicio auditivo y visual. Es un dispositivo que completa el posicionamiento preciso del punto de falla del cable dentro del rango de medición aproximada y recopila la diferencia de tiempo acústico y magnético. Integra tecnología de posicionamiento, pruebas asistidas por ruta y otras tecnologías, proporcionando múltiples modos de prueba e información de aviso rica y diversa para completar de manera eficiente y precisa la ubicación de la falla del cable.
Este instrumento de punto fijo es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados hechos de varios materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y falla de descarga disruptiva de alta resistencia.


Características

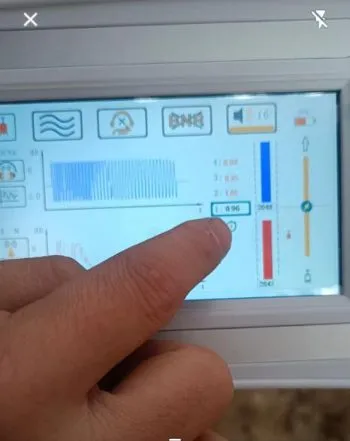

1. La pantalla LCD de alto brillo táctil de 5 pulgadas garantiza la visibilidad bajo la luz solar.
2. Adopte la tecnología de posicionamiento síncrono acústico y magnético para calcular automáticamente la diferencia de tiempo acústico y magnético.
3. El valor de ganancia y el valor de disparo de la señal acústica y la señal magnética se pueden ajustar manualmente para adaptarse a varios entornos.
 4. Tiene tecnología de reducción de ruido de fondo y puede elegir entre una variedad de métodos de filtrado.
 5. Tiene funciones de reducción de ruido de fondo BNR y reducción de ruido de silencio.
 6. Tiene indicación de desviación de ruta.
 7. Equipado con sensores de señal de aislamiento físico de múltiples capas, grado de impermeabilidad IP65.
 8. Batería de litio de gran capacidad incorporada, tiempo de espera prolongado, equipado con cargador rápido.
9. Pequeño y ligero, fácil de operar y una interfaz hombre-máquina simple.


Indicadores técnicos
