Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: El XHHD530M
Price: 2,500.00 USD
Availability: InStock

Hogar > Productos >

Detalles del producto:

Información detallada

Lugar de origen:

PORCELANA

Nombre de la marca:

XZH Test

Certificación:

CE/ISO

Número de modelo:

El XHHD530M

Resaltar:

High Light

Resaltar:

Trading Information

Cantidad de orden mínima:

1unidad

Detalles de empaquetado:

Caja de madera

Tiempo de entrega:

5-8 días de trabajo

Condiciones de pago:

T/T

Capacidad de la fuente:

2000unit/año

Descripción de producto

XHHD530M

Descripción

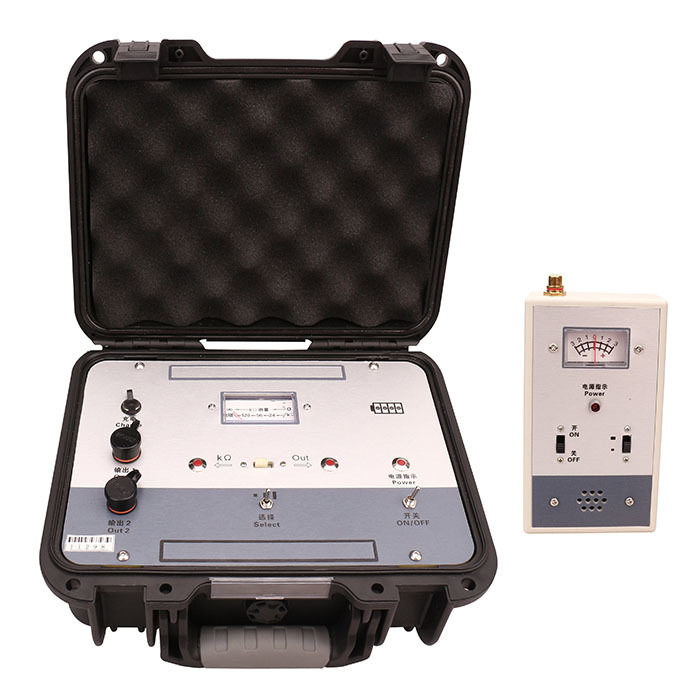

El panel del transmisor está equipado con "interruptor de encendido", "indicación de encendido"; "selección de salida", "alta, media, baja"; "indicación de salida" e interruptores de conmutación "medición K", y la luz indicadora indica la posición del interruptor; "salida y medición KΩ" comparten un terminal de salida, que se conmuta mediante los interruptores "salida/indicación" y "medición KΩ"; se establece el terminal de salida "salida 2"; el medidor indica la salida y la resistencia KΩ. Puede verificar si la línea está encendida, apagada, mezclada y medir el tamaño de la resistencia de fuga a tierra.
Forma de la señal de salida	período de pulso 1.34±0.15mS. Ancho 0.2±0.1mS período intermitente 1.8±1S.
Voltaje de salida	período de pulso Upp rango alto mayor que 1000V, rango medio mayor que 60V, rango bajo mayor que 30V.
Medición KΩ	Puede verificar el estado de encendido, apagado, mezclado y el tamaño del grupo de fuga de la línea lateral, y determinar la naturaleza de la falla.
El terminal de salida "salida 2"	Puede emitir una corriente de cortocircuito de pulso pico de 1-5A.
Potencia de salida	Potencia de pulso mayor que 2.5W (cuando la resistencia de carga del extremo alto es de 80KΩ).
Fuente de alimentación	8.4V.

Receptor

Interruptor de encendido, indicador de encendido, "marcha alta", "marcha baja" interruptor; cuando hay una señal en el medidor, indica la dirección positiva o negativa; hay un terminal de entrada en el lado superior, que se puede insertar en la sonda o en el enchufe respectivamente.
Forma de la señal recibida	período de pulso 1.360.15mS
Forma de la señal recibida	ancho 0.20.1mS, período intermitente 1.81S.
Fuente de alimentación	6V (4 baterías No. 5)
Rango de detección de fallas y precisión de detección	Cuando la longitud de detección es de 3 km, la profundidad de enterramiento es de 2 m de cortocircuito a tierra, y la resistencia de fuga de la falla de fuga es inferior a 500 kΩ, el error de posicionamiento de la medición de inserción es inferior a 0.2 m.
	Al detectar una falla de núcleo roto con una longitud de 1 km y una profundidad de enterramiento de 2 m y buen aislamiento a tierra, el error de posicionamiento de la inspección es inferior a 0.4 m.
	La longitud de detección real puede exceder 1-5 km y la profundidad de enterramiento es de 2-3 m.
Rendimiento antiinterferencias	La señal recibida es clara y puede detectar fallas de cables subterráneos bajo líneas de 220 kV.
Condiciones de trabajo del instrumento	Este instrumento puede funcionar continuamente en un entorno con una temperatura ambiente de -15 y una presión atmosférica de 86-108 Kpa.
