P: ¿Qué principio utiliza el localizador de fallas en cables de puente de alto voltaje?

R: El localizador de fallas en cables de puente de alto voltaje utiliza el principio del puente MURRAY para localizar con precisión los puntos de avería y los puntos de defecto de baja resistencia de aislamiento en cables y alambres después de la instalación, y también es eficaz para identificar puntos de defecto en instalaciones de fabricación de cables.

P: ¿En qué aplicaciones es particularmente eficaz?

R: Está diseñado específicamente para identificar puntos de avería en varios cables y alambres instalados, así como puntos de defecto con baja resistencia de aislamiento, incluso aquellos que no se han averiado. También es aplicable en fábricas de cables para localizar defectos en los cables.

P: ¿Puede detallar los componentes del equipo?

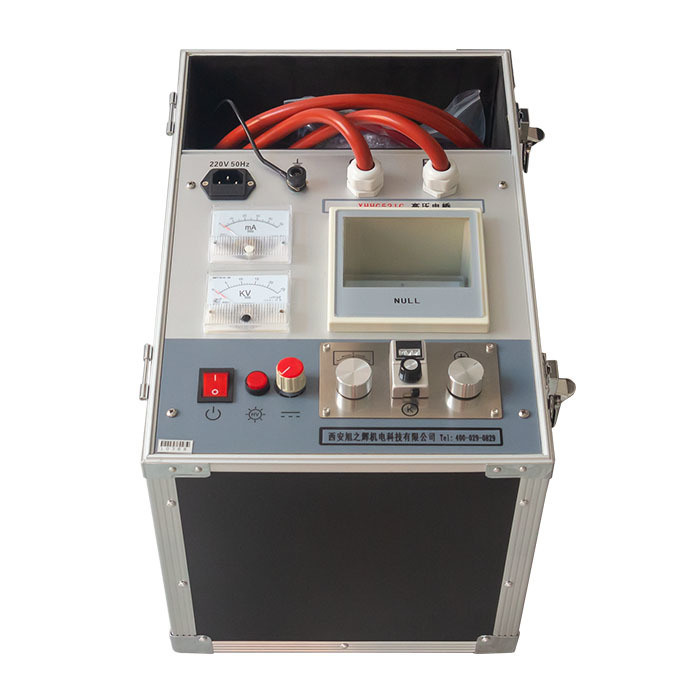

R: El equipo emplea una fuente de alimentación conmutada para generar una fuente de corriente constante de alto voltaje, caracterizada por un voltaje sin carga de 15KV y una corriente de cortocircuito de 50mA. Un amplificador de alta sensibilidad y un galvanómetro proporcionan una indicación de equilibrio precisa, mientras que un potenciómetro proporcional forma el puente de equilibrio. Todo el sistema se coloca a alto potencial, con un cable de medición de caucho de alto voltaje de doble núcleo especialmente diseñado que utiliza el método de medición de resistencia de cuatro terminales para mitigar los errores causados por la resistencia del conductor. La capa de blindaje trenzado del cable garantiza una conexión a tierra confiable. Para la seguridad operativa, el botón de operación del panel de control se encuentra a bajo potencial, y el puente se manipula utilizando una varilla aislante. La fuente de corriente constante de alto voltaje y el puente se alojan en una caja portátil de aleación de aluminio.

P: ¿Cuáles son las principales ventajas del método de equilibrio de puente sobre otros métodos?

R: En comparación con el método de reflexión de ondas, el método de equilibrio de puente carece de áreas ciegas y es particularmente ventajoso para localizar puntos de avería en cables cortos y cerca de las terminaciones de los cables, con el beneficio adicional de una fácil operación.

Características



El voltaje de salida es ajustable;
La frecuencia de choque es ajustable;
Con protección contra sobrecorriente;
No hay punto ciego en el rango de prueba;
Ajuste de frecuencia de señal;
Protección a cero.
 Los puentes de alto voltaje son particularmente adecuados para
1. El punto de avería de alta resistencia del cable después de la instalación, especialmente el punto de avería lineal de alta resistencia que es difícil de quemar a baja resistencia, como la avería lineal de alta resistencia de la junta intermedia del cable.
2. Punto de avería tipo descarga eléctrica. Después de la avería, la fuente de corriente constante puede mantener el arco, una corriente estable fluye a través del puente y el puente tiene suficiente sensibilidad.
3. Los puntos de defecto que aún no se han averiado pero que tienen baja resistencia, como los puntos de defecto de aislamiento que tienen un valor de baja resistencia del cable pero no se averían bajo el voltaje de operación se encuentran utilizando un megóhmetro.
Debido a las características anteriores, los puentes de alto voltaje son especialmente adecuados para los siguientes usuarios:
Equipos dedicados al posicionamiento profesional: como clases de reparación y prueba de cables para oficinas de suministro de energía grandes y medianas y grandes empresas de electricidad. La mayoría de los puntos de avería de los cables se pueden encontrar rápidamente con un puente de alto voltaje para encontrar la ubicación aproximada de la avería. Se puede utilizar junto con el método de reflexión de ondas y el medidor de punto fijo para aprender de las fortalezas de cada uno y hacer que el posicionamiento sea más rápido y confiable.
1. Pequeños usuarios: como pequeñas oficinas de suministro de energía y empresas de electricidad medianas. No hay muchos cables, la dirección general es clara, el instrumento no se localiza, el precio es alto y se requiere alta calidad y experiencia del usuario, por lo que no es la mejor opción. Es una mejor manera de elegir este dispositivo, que es fácil de operar y puede satisfacer las necesidades diarias.
2. Planta de producción de cables: En la fábrica, se puede utilizar para localizar el punto de avería de varios cables, y se puede seleccionar un medidor de capacitancia digital para encontrar el punto de desconexión. El dispositivo es liviano y fácil de transportar al campo para servicios de posicionamiento para usuarios de cables.







Parámetros del producto

Voltaje sin carga	≤15KV
Corriente de cortocircuito	≤100mA
Precisión de posicionamiento	±(0.1%·L±1)M
Peso	16 kg
Fuente de alimentación	AC 220 y batería de 9V
