Introducción

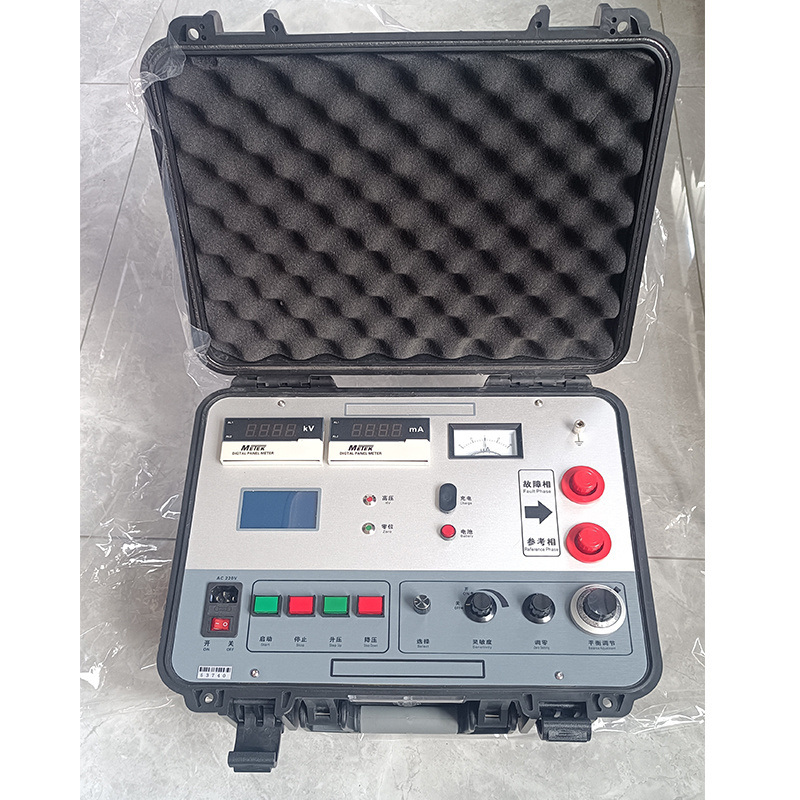

El probador de fallas de la cubierta exterior del cable XHHG521Aestá diseñado sobre el principio del puente MURRAY y puede usarse para localizar los puntos de avería de varios cables y los puntos de defecto que no tienen avería pero tienen valores de resistencia de aislamiento bajos.

Para crear una fuente de corriente constante de alto voltaje, el equipo utiliza tanto un regulador de voltaje eléctrico como un transformador tipo R. La operación con botones permite aumentar o disminuir el voltaje. Con un voltaje sin carga de 7,500 V y una corriente de cortocircuito de 100 mA, el dispositivo utiliza un amplificador de alta sensibilidad y un galvanómetro para la indicación de equilibrio. Forma un puente equilibrado junto con un potenciómetro proporcional, y todo el sistema se coloca a un alto potencial. Un cable de caucho especialmente diseñado de dos núcleos de alto voltaje sirve como cable de medición. Al utilizar el método de medición de resistencia de cuatro terminales, se evitan los errores causados por la resistencia del cable. Todo el panel está a bajo potencial. La operación con un solo toque permite a los usuarios ingresar la longitud del cable y obtener la distancia de falla calculada automáticamente. La fuente de alto voltaje y el puente se alojan en una caja protectora portátil. Como resultado, el dispositivo tiene alto voltaje, es liviano, fácil de operar y seguro de usar.

Los puentes de alto voltaje son particularmente adecuados para
1. El punto de avería de alta resistencia del cable después de la instalación, especialmente el punto de avería lineal de alta resistencia que es difícil de quemar a baja resistencia, como la avería lineal de alta resistencia de la junta intermedia del cable.
2. Punto de avería tipo descarga eléctrica. Después de la avería, la fuente de corriente constante puede mantener el arco, una corriente estable fluye a través del puente y el puente tiene suficiente sensibilidad.
3. Defectos que aún no se han averiado pero que tienen baja resistencia, como defectos de aislamiento encontrados con un telurómetro que tienen baja resistencia de cable pero no se averían bajo el voltaje de operación.
