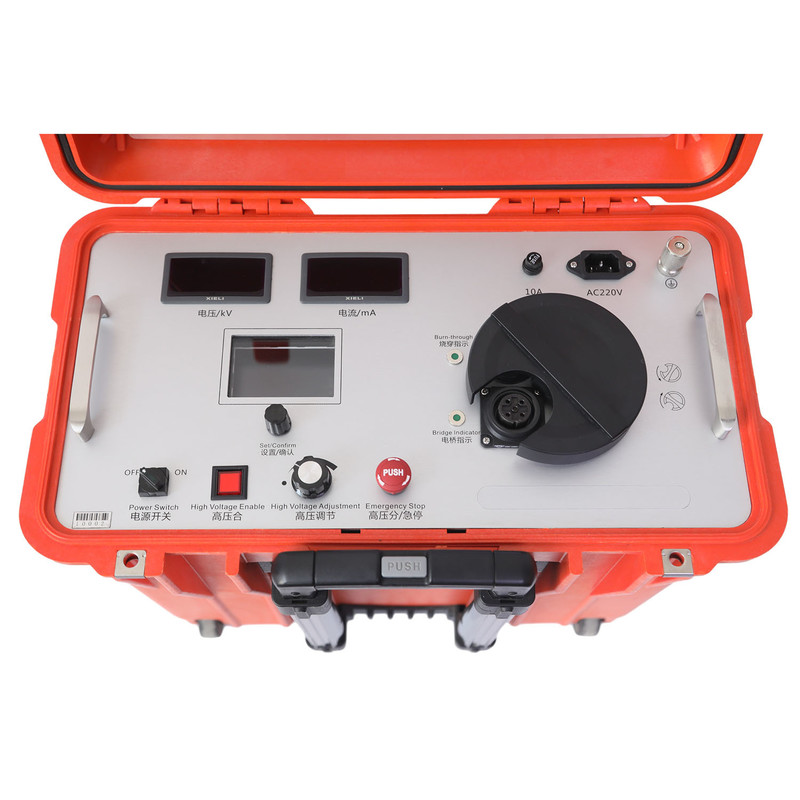

XHSC-60Q Cable fault location intelligent bridge, set burn through and intelligent bridge in one. El voltaje calificado en modo de quemado es de 60 kV, el cortocircuito de corriente es de 600 mA, y la tensión máxima en modo de quemado es de 60 kV.que puede quemar rápidamente fallo de alta resistencia a baja resistenciaLa corriente de trabajo calificada de puente inteligente es de 600mA, lo que mejora enormemente la precisión de la ubicación de fallas.Sistema de cable complejo de sección grande y largaEn la actualidad, se ha desarrollado una serie de investigaciones sobre el problema, tales como la ubicación de la falla de aislamiento de cable de alta tensión complejo con terminal GIS e interconexión cruzada.The location can be completed quickly without removing the GIS switch and short circuit cross interconnection La ubicación se puede completar rápidamente sin eliminar el interruptor GIS y la interconexión de circuito corto.
El puente inteligente de localización de fallas de cable se puede utilizar para localizar todos los fallos de aislamiento y envolvente de cable, excepto algunos fallos de línea corta.
Características:
1El equipo adopta una fuente de alimentación de conmutación para formar una fuente de corriente constante de alto voltaje, alta tensión y corriente estable.
2El módulo de detección del puente está integrado con una pantalla LCD de gran tamaño con un alto potencial.El botón de funcionamiento en el panel está en potencial de tierra y el puente se opera a través de la barra de aislamiento.
3.El cable de medición de alto voltaje de cuatro núcleos con escudo, la capa de escudo trenzada con malla de cobre, está conectada a tierra de manera fiable y segura para su uso.El método de medición de la resistencia de los cuatro extremos evita el error de la resistencia al plomo.
4.La fuente de corriente constante de alto voltaje y el puente están integrados en una caja de plástico portátil.
5El método de puente no tiene punto ciego en comparación con el método de reflexión de ondas y es especialmente adecuado para determinar los puntos de ruptura de cables cortos y cerca de los extremos.
6La alta tensión y la alta corriente son especialmente adecuadas para la detección de fallas en el aislamiento y la envolvente de sistemas complejos de cables de alta tensión de gran longitud y gran sección.
Parámetros técnicos
| Grabar a través del modo |
El voltaje de salida |
0 ~ 60 kV ajustable de forma continua |
| Corriente de cortocircuito en modo de encendido |
El valor de las emisiones de CO2 |
| Un modelo de puente |
El voltaje de salida |
0 ~ 4 kVAjustable de forma continua |
| Corriente de cortocircuito en puente |
de una potencia máxima de 750 mA |
| LCD La pantalla de visualización |
3.5 pulgadas de pantalla TFT de color |
| Precisión de posicionamiento |
± 0,2%·L+1) m |
| Rango de ensayo |
1 ~ 50000m |
| El teclado de funcionamiento |
Una operación clave |
| La fuente de alimentación |
El valor de las emisiones de dióxido de carbono en el agua de los gases de efecto invernadero es el valor de las emisiones de dióxido de carbono en el agua de efecto invernadero. |
| potencia |
2 kVA, fuente de alimentación del generador (superior a 2 kW) |
| peso |
29 kg de peso |
| Dimensiones (longitud × anchura × altura) |
30 cm y 46 cm y 50 cm. |
| Temperatura de funcionamiento |
-10oC~+55oC |
Lista de embalaje
| número de serie |
nombre |
cantidad |
| 1 |
Ubicación de la falla del cable en el cuerpo principal del puente inteligente |
1 |
| 2 |
Caja de ensayo de puente |
1 |
| 3 |
Se aplicará el método siguiente: |
5 |
| 4 |
Paquete de accesorios |
1 |
| 5 |
Accesorios para bolsas |
|
| 5.1 |
Línea de ensayo de posición del puente |
1 |
| 5.2 |
Se quema a través de la línea de salida de la fuente |
1 |
| 5.3 |
Cortocircuito de posición de puente de baja resistencia |
1 |
| 5.4 |
Cables cortos especiales para el posicionamiento del puente |
1 |
| 5.5 |
Cables de tierra dedicados |
1 |
| 5.6 |
Cables de tierra de barra de descarga |
1 |
| 5.7 |
cable de alimentación |
1 |
| 5.8 |
barra de descarga |
1 |
|
Accesorios opcionales |
|
|
Línea de cortocircuito de baja resistencia de 10 m
(puede utilizarse para cables de 110 kV ~ 220 kV) |
1 |
|
Kit de escape del cable |
1 |
