Introducción del producto
El localizador de fallas de cable XHDD503C es un instrumento de sincronización acústico-magnética de precisión diseñado para localizar fallas en cables de alimentación subterráneos dentro de un rango de medición aproximado. Capta y amplifica el sonido de descarga y las señales electromagnéticas generadas por un generador de impulsos de alto voltaje en el punto de falla, luego calcula la diferencia de tiempo acústico-magnético para guiar a los operadores a la ubicación exacta de la falla con una precisión de menos de 0,1 m.
A diferencia de los localizadores acústicos tradicionales que dependen únicamente de la experiencia y el oído del operador, el XHDD503C captura simultáneamente señales de campo acústicas y magnéticas, muestra visualmente su diferencia de tiempo en una pantalla LCD táctil de 5 pulgadas y utiliza la reducción de ruido digital BNR para filtrar la interferencia ambiental, lo que permite incluso a los técnicos con menos experiencia localizar fallas de manera rápida y confiable en condiciones de campo.
Características principales
Sincronización Acústico-Magnética: Calcula automáticamente la diferencia de tiempo entre las señales electromagnéticas y acústicas. Cuanto menor sea la diferencia de tiempo, más cerca estará del punto de falla, mostrado en tiempo real en la pantalla.
Precisión de localización de 0,1 m: Precisión de posicionamiento inferior a 0,1 m; precisión de identificación de ruta inferior a 0,5 m. Cumple con las normas DL/T 849.2-2019 y GB/T 18268.1 para equipos de prueba de campo industrial.
Pantalla LCD táctil de 5 pulgadas legible bajo el sol (800 nits): Pantalla táctil capacitiva de resolución 854 × 480 permanece claramente visible bajo la luz solar directa. Interfaz táctil intuitiva con operación alternativa de una sola perilla.
Reducción de ruido digital BNR: Tecnología de reducción de ruido de fondo (BNR) incorporada con modo de silencio. Cuando el operador sujeta el mango, el host se silencia instantáneamente para evitar daños por ruido durante un uso prolongado.
4 Modos de Filtro: Paso total (100–1600 Hz), Paso bajo (100–300 Hz), Paso alto (160–1600 Hz) y Paso de banda (200–600 Hz). Adaptable a diferentes condiciones del suelo, desde pavimento duro hasta arena blanda, para una claridad de señal óptima.
Sonda impermeable IP65: Sensor de aislamiento físico multicapa con clasificación IP65. Funciona de manera confiable en zanjas húmedas, condiciones de lluvia y entornos de construcción polvorientos.
Indicación de Desviación de Ruta: Guía de ruta en tiempo real izquierda/derecha en la pantalla. El instrumento muestra si la sonda está a la izquierda o a la derecha de la ruta del cable, ayudando a los operadores a corregir rápidamente su ruta de caminata.
Amplificación de Ganancia de Señal 500.000×: Ganancia de salida de 16 niveles (0–112 dB) capta eficazmente señales de descarga acústicas y magnéticas débiles de fallas enterradas profundamente o de alta impedancia.
Más de 8 horas de duración de la batería: Alimentado por 4 baterías de litio de alta capacidad 18650 con cargador rápido dedicado. Operación al aire libre durante todo el día con una sola carga.

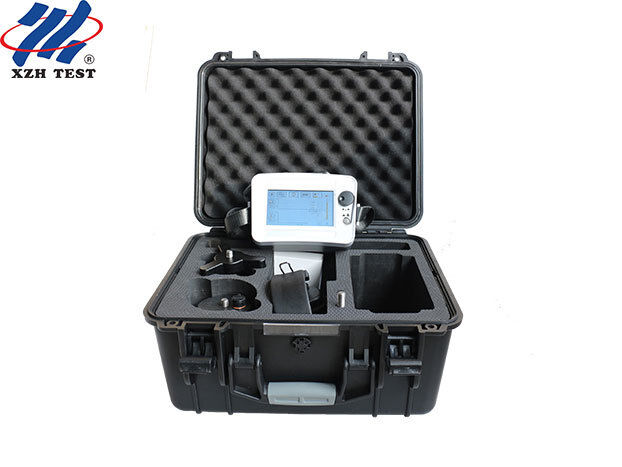

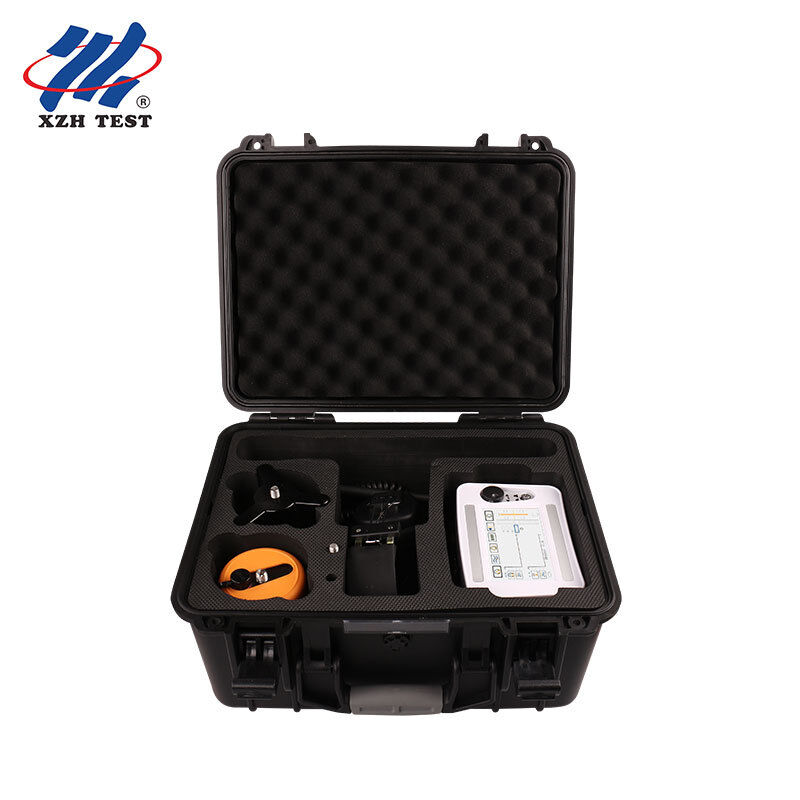

Kit completo de campo: Incluye host localizador, sonda con varilla de conexión y base de trípode, cable de señal de 7 hilos, auriculares de monitoreo con cancelación de ruido, cargador rápido, llave multifunción y estuche de almacenamiento portátil a prueba de golpes.
Especificaciones técnicas
| Localizador Acústico-Magnético |
| Precisión de Posicionamiento |
<0,1 m (sincronización acústico-magnética) |
| Precisión de Identificación de Ruta |
<0,5 m |
| Pantalla |
LCD táctil capacitiva de 5 pulgadas, 854 × 480 píxeles, brillo de 800 nits |
| Operación |
Pantalla táctil + control de una sola perilla |
| Modos de Filtro |
Paso total: 100–1600 Hz; Paso bajo: 100–300 Hz; Paso alto: 160–1600 Hz; Paso de banda: 200–600 Hz |
| Ganancia de Canal |
8 niveles ajustables (acústico + magnético independiente) |
| Ganancia de Salida |
16 niveles (0–112 dB) |
| Impedancia de Salida |
350 Ω |
| Amplificación de Ganancia de Señal |
Hasta 500.000× |
| Reducción de Ruido |
Reducción de ruido digital BNR + modo de silencio |
| Clasificación de la Sonda |
Impermeable IP65, aislamiento físico multicapa |
| Fuente de Alimentación |
4 baterías de litio estándar 18650; >8 horas de operación continua |
| Temperatura de Operación |
-25 ℃ a +65 ℃; Humedad relativa ≤90% |
| Cumplimiento |
DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
Principio de Funcionamiento
El XHDD503C emplea el método de sincronización acústico-magnética, un avance significativo sobre la localización acústica tradicional. Cuando un generador de impulsos de alto voltaje descarga en el punto de falla, se generan dos señales simultáneamente: una señal acústica (el sonido "pop" que viaja a través del suelo) y una señal electromagnética (que viaja casi instantáneamente a través del cable). La sonda del instrumento capta ambas señales en tiempo real. Dado que la propagación electromagnética es mucho más rápida que el sonido, la brecha de tiempo entre las dos señales se correlaciona directamente con la distancia a la falla. Al monitorear continuamente esta diferencia de tiempo y mover la sonda a donde alcanza el mínimo, el operador localiza la ubicación exacta de la falla.
Los métodos tradicionales dependen completamente del oído del operador para distinguir el breve sonido de descarga del ruido ambiental, una habilidad que requiere años de experiencia. El XHDD503C elimina esta dependencia al proporcionar visualización de forma de onda, lectura de diferencia de tiempo y guía de desviación de ruta, lo que hace que la localización de fallas sea confiable incluso para operadores con experiencia limitada en campo.
Aplicaciones
| Compañías de Servicios Públicos de Electricidad |
Localización de fallas en cables de distribución y transmisión de energía subterráneos de media/alta tensión |
| Mantenimiento de Redes de Telecomunicaciones |
Localización de fallas en cables troncales de cobre y bucle local; diagnóstico de cables coaxiales de alta frecuencia |
| Iluminación Pública Municipal |
Localización de fallas en cables subterráneos de alumbrado público y semáforos |
| Plantas Industriales |
Diagnóstico de fallas de cables subterráneos en planta para instalaciones de fabricación y procesamiento |
| Sistemas Ferroviarios y Metro |
Localización de fallas de cables de señal y alimentación a lo largo de corredores ferroviarios |
Accesorios Incluidos
Host localizador de fallas de cable XHDD503C
Sonda con varilla de conexión y base de trípode
Cable de señal de 7 hilos
Auriculares de monitoreo con cancelación de ruido
Cargador rápido (CA 220V)
Llave multifunción
Estuche de transporte portátil a prueba de golpes
Postventa y Garantía
Garantía gratuita de 12 meses contra problemas de calidad del producto a partir de la fecha de compra. Mantenimiento y soporte técnico de por vida. Certificado CE e ISO. Contáctenos para consultas técnicas o requisitos de configuración personalizados.
Contáctenos hoy mismo para obtener una cotización o consulta técnica sobre el localizador de fallas de cable XHDD503C.
